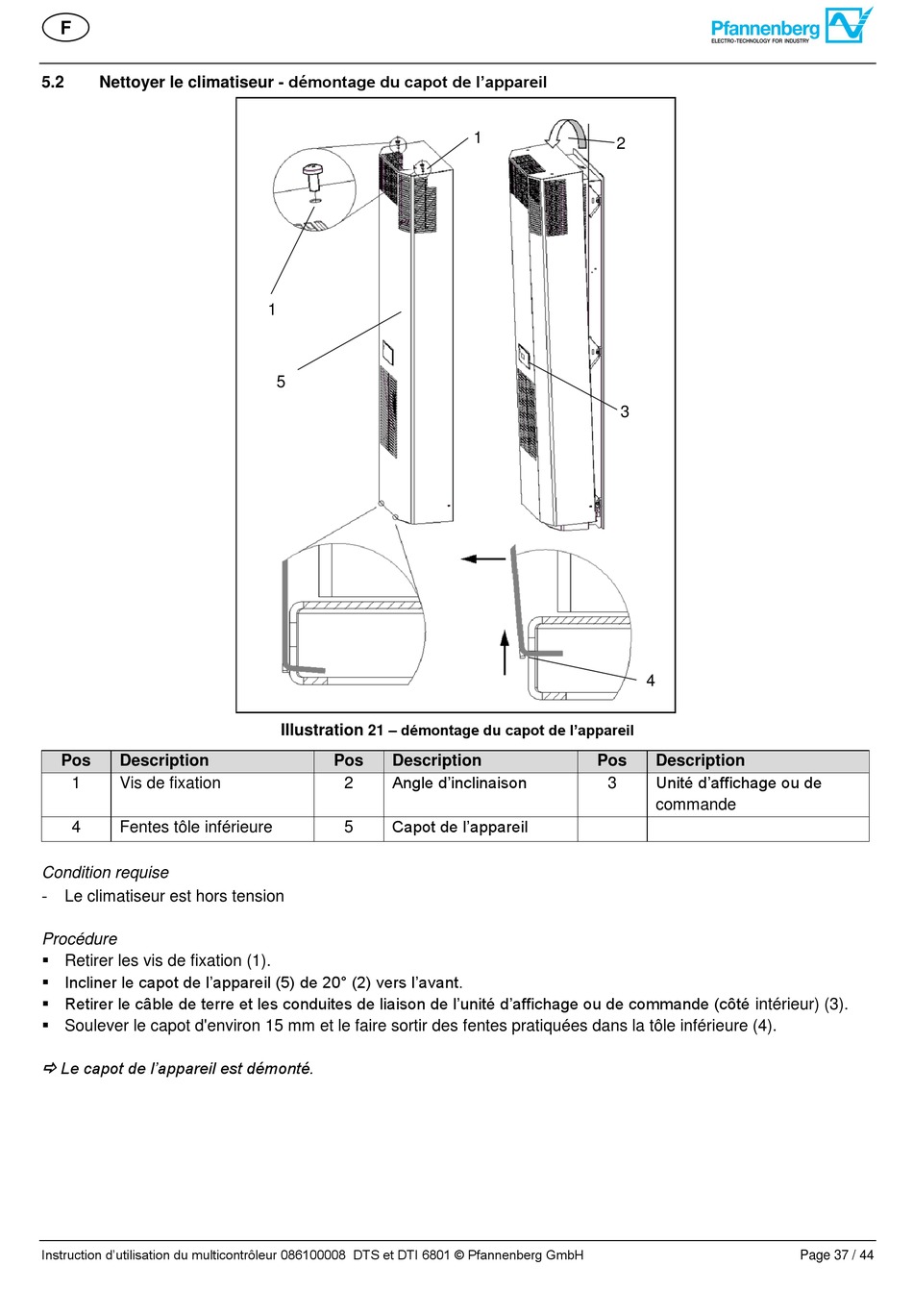

Nettoyer le climatiseur - démontage du capot de l'appareil
5.2
Pos Description
1 Vis de fixation
4 Fentes tôle inférieure
Condition requise
-
Le climatiseur est hors tension
Procédure
 Retirer les vis de fixation (1).
 Incliner le capot de l'appareil (5) de 20° (2) vers l'avant.
 Retirer le câble de terre et les conduites de liaison de l'unité d'affichage ou de commande (côté intérieur) (3).
 Soulever le capot d'environ 15 mm et le faire sortir des fentes pratiquées dans la tôle inférieure (4).

Le capot de l'appareil est démonté.
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
1
5
21 – démontage du capot de l'appareil
Illustration
Pos Description
Angle d'inclinaison
2
Capot de l'appareil
5
1
2
3
4
Pos
3
Description
Unité d'affichage ou de
commande
Page 37 / 44
