Collegare elettricamente il condizionatore
Pos Denominazione
1 Connettore
3 Cacciavite (a taglio)
Requisito
-
Tutti i requisiti generali per un funzionamento sicuro e affidabile sono soddisfatti, si veda
alimentazione - rete.
-
Il condizionatore è privo di tensione.
Procedura
 Collegare il cavo(4) secondo lo schema elettrico con il connettore(1)/(kit in dotazione), si veda
elettrico.
 Per il collegamento elettrico, inserire il cacciavite(3) nel morsetto a gabbia(2) e collegare i cavi (4) con il
connettore(1) al condizionatore.
 Inserire bene il cacciavite nel morsetto a gabbia(2). Non ruotare mai, per evitare di danneggiare il morsetto a
gabbia(2).
 Prima della messa in funzione, assicurarsi che la tensione di rete corrisponda al prefusibile, si veda
Collegamento elettrico.
 Il condizionatore è collegato elettricamente.
Istruzioni per l'uso DTS e DTI 6801 Multi-Controller (SC) 086100008 © Pfannenberg GmbH
1
1

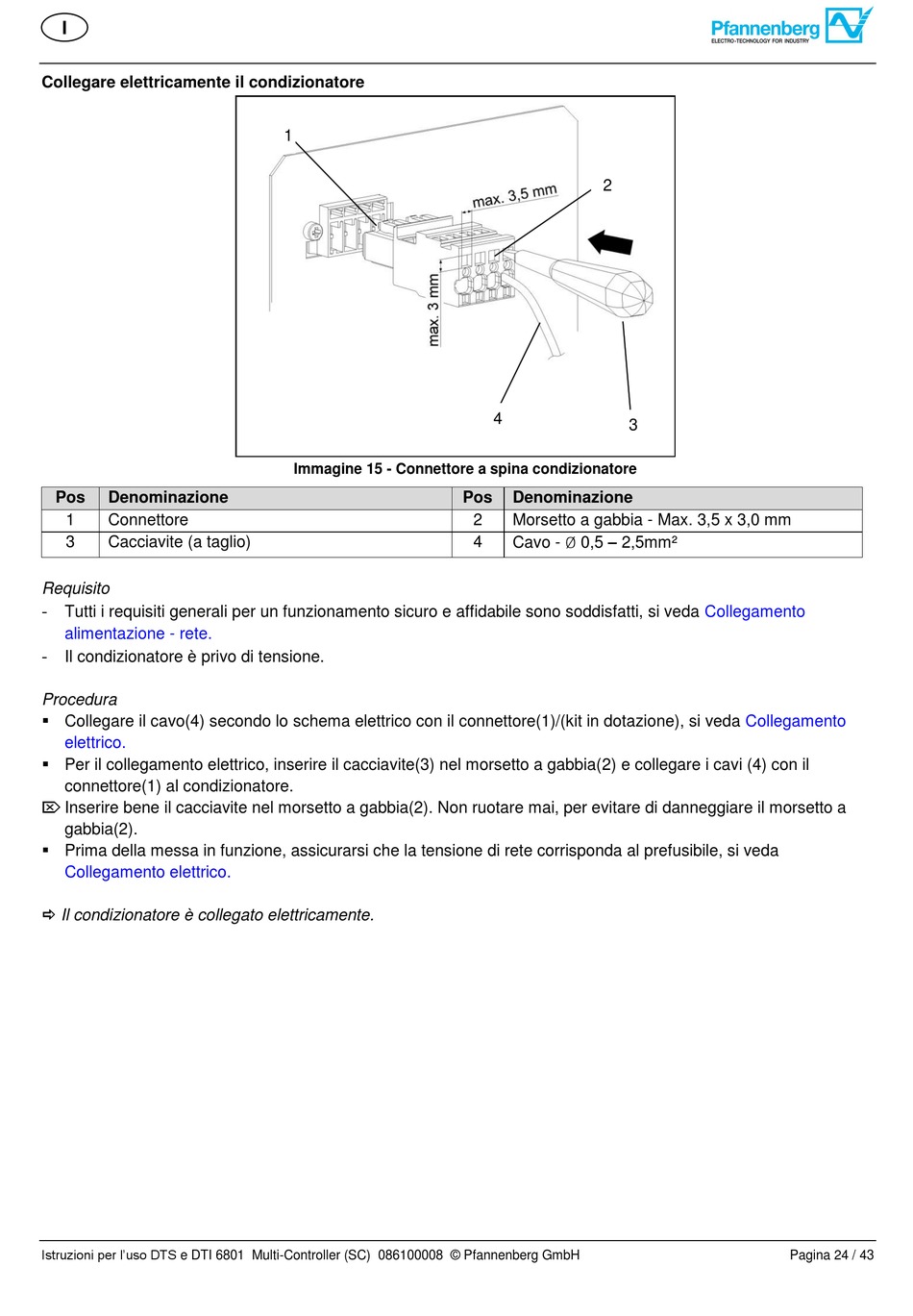

Immagine 15 - Connettore a spina condizionatore
