Montaje del armario eléctrico para climatizadores DTI (empotrado)
N.º Leyenda
1 Resorte de sujeción
3 Climatizador DTI
4 B Recorte de la carcasa
6 Pared / puerta del armario eléctrico
 Encontrará el vídeo sobre los climatizadores DTI (con indicaciones de montaje)
Montaje del armario eléctrico
Prerrequisitos
- Deberán haberse colocado los recortes para el climatizador DTS, véase la figura
- El climatizador no recibe alimentación.
Herramienta y materiales necesarios
- Herramienta de montaje, resortes de fijación (2)/(5) (paquete adicional)
Procedimiento
 Colocar el climatizador (3) desde fuera en el recorte, véase la figura Montaje del climatizador DTI.
 Deslizar el climatizador (3) dentro del armario eléctrico (6) hasta que el sellado de la unidad quede ajustado.
 El resorte de sujeción (1) de la parte superior de la unidad encaja de forma audible. Queda ahora asegurado
que el climatizador (3) no se caerá.
 Haga encajar los resortes de fijación (2)/(5) en el interior del armario eléctrico (6).
 Hacer presión con la mano en los resortes de fijación de forma que el ángulo de sujeción pueda entrar en el
recorte de la carcasa (4 A).
 En el caso de armarios eléctricos con armazón de refuerzo, colocar los resortes de fijación en los recortes
posteriores de la carcasa (4 B).
 Montar el climatizador (3) de forma que el desagüe de emergencia para el condensado se encuentre en la base
de la unidad.
El climatizador DTI se ha colocado en el armario eléctrico y está listo para la conexión eléctrica,
Instrucciones de servicio del multicontrolador (MC) 086100008 para DTS y DTI 6801 © Pfannenberg GmbH
1
2
3
4 A
4 B
5
6

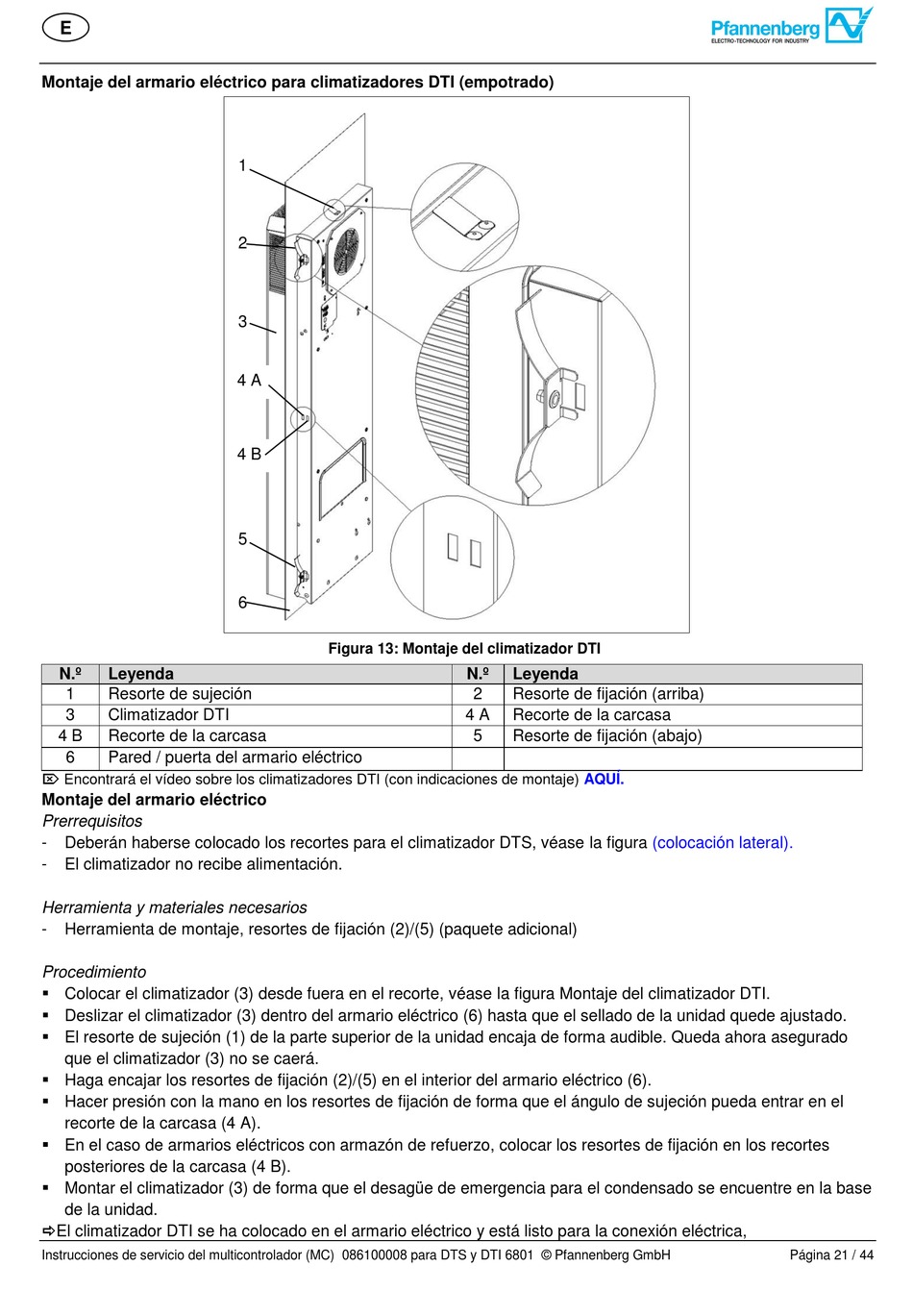

Figura 13: Montaje del climatizador DTI
