5 Elektrische Installation
5.1.7 Netzanschluss für B4, C1 und C2
5

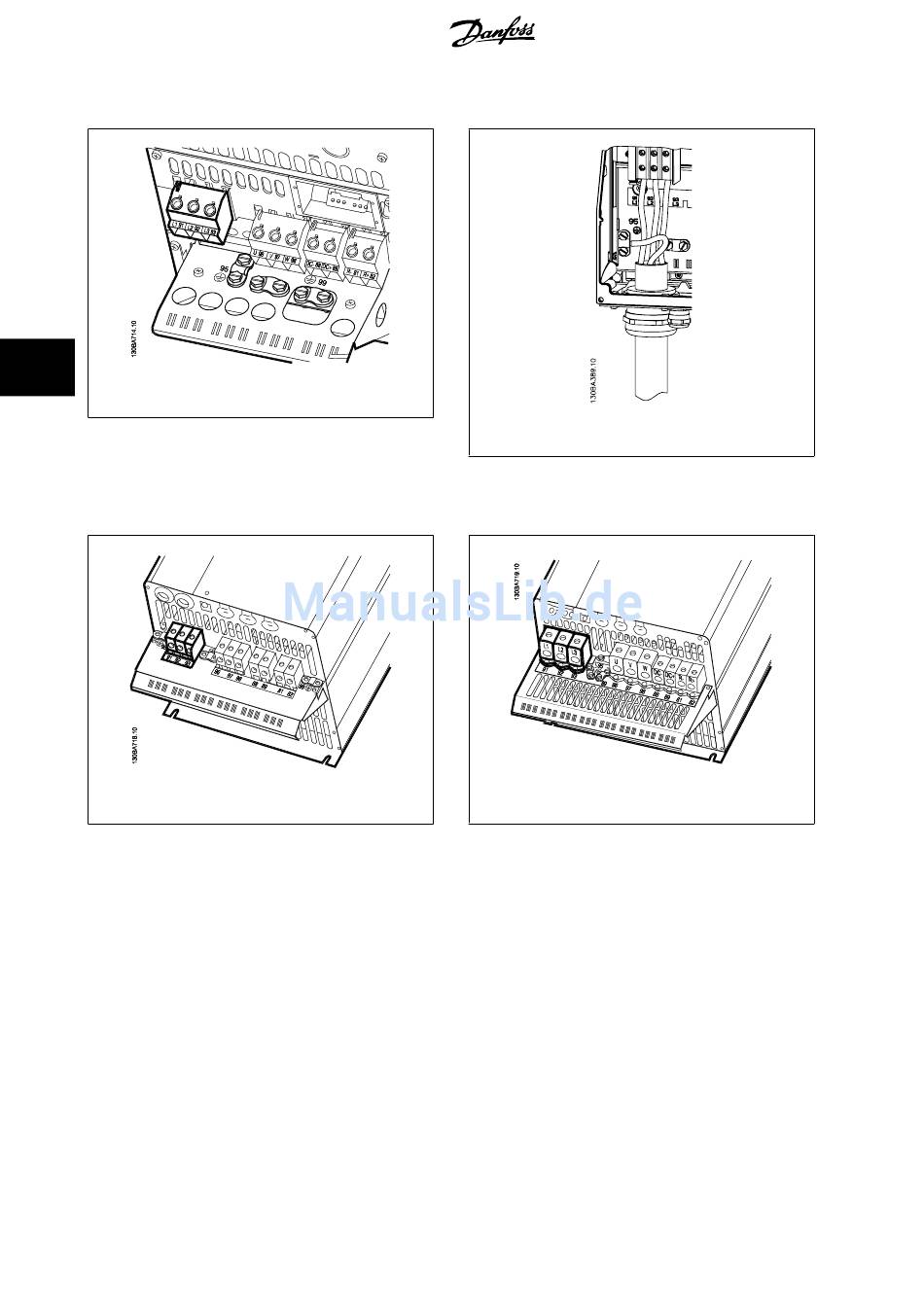

Abbildung 5.11: Netzanschluss und Erdung für B4.
5.1.8 Netzanschluss für C3 und C4
Abbildung 5.13: Netzanschluss und Erdung für C3

5.1.9 Anschluss des Motors - Vorbemerkungen

Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
• Benutzen Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten (oder installieren Sie das Kabel in einem
Metall-Installationsrohr).
• Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Minimum zu beschränken.
• Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an (z. B. EMV-Verschraubun-
gen). (Das Gleiche gilt für beide Enden des Metall-Installationsrohrs, wenn es statt der Schirmung verwendet wird.)
• Stellen Sie die Schirmverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel oder durch Benutzung einer EMV-Kabelverschrau-
bung) her. Dies kann unter Verwendung des im Lieferumfang des Frequenzumrichters enthaltenen Zubehörs erfolgen.
• Vermeiden Sie verdrillte Schirmenden („Pigtails"), die hochfrequent nicht ausreichend wirksam sind.
• Wenn der Kabelschirm unterbrochen werden muss (z. B. um einen Motorschutz oder einen Reparaturschalter zu installieren), muss die Abschir-
mung hinter der Unterbrechung mit der geringstmöglichen HF-Impedanz fortgeführt werden.
26
Abbildung 5.12: Netzanschluss und Erdung (C1 und C2.
Abbildung 5.14: Netzanschluss und Erdung für C4
Allgemeine technische Daten
®
