5. Elektrische Installation
5.1.8. Netzversorgung für C1 und C2.
5

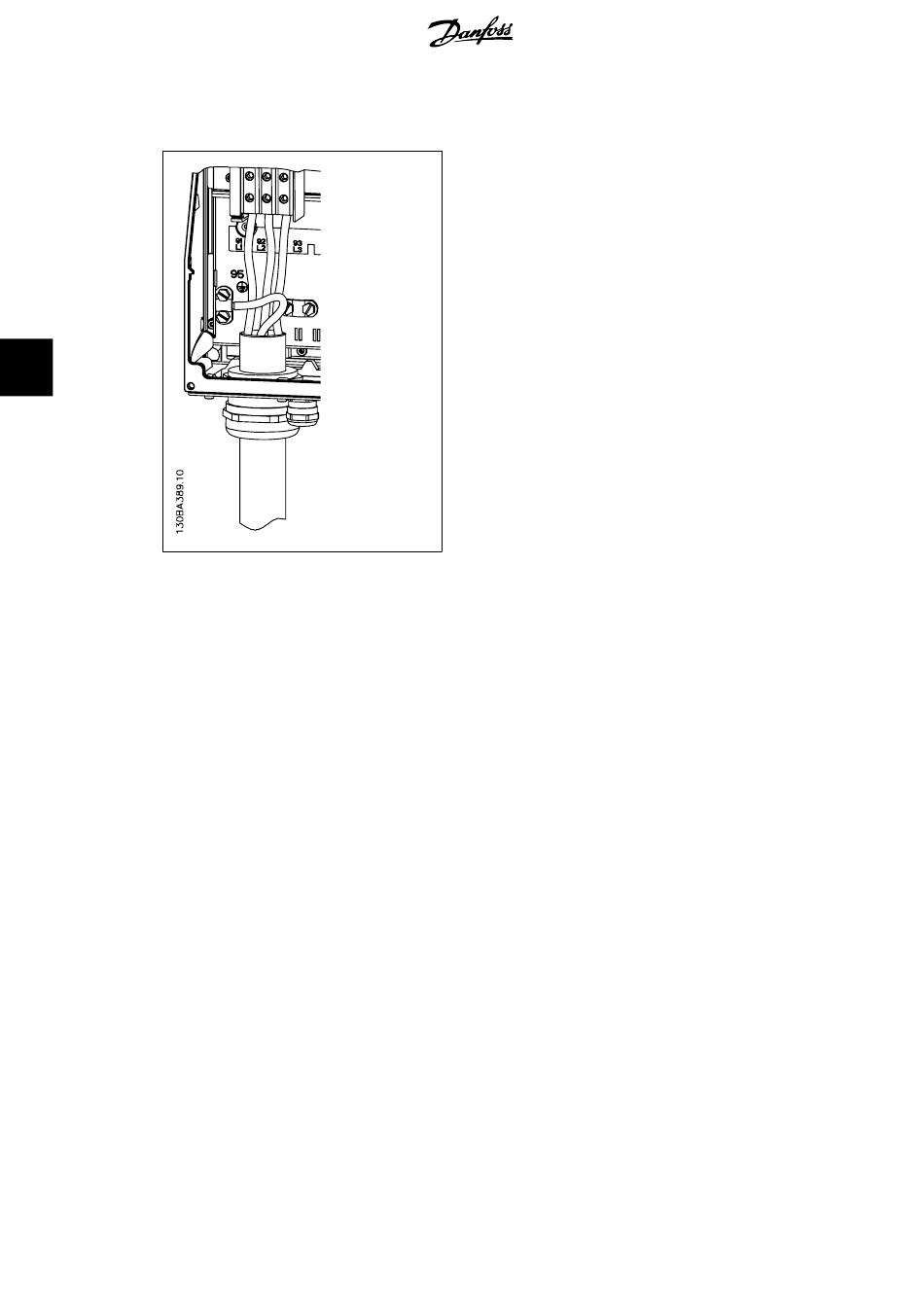

Abbildung 5.9: Netzanschluss und Erdung

5.1.9. Anschluss des Motors - Vorbemerkungen

Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
meine technische Daten
•
•
•
•
•
•
Kabellänge und -querschnitt
Der Frequenzumrichter ist mit einer bestimmten Kabellänge und einem bestimmten Kabelquer-
schnitt getestet worden. Wird der Kabelquerschnitt erhöht, so erhöht sich auch der kapazitive
Widerstand des Kabels - und damit der Ableitstrom - sodass die Kabellänge dann entsprechend
verringert werden muss.
28
.
Benutzen Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie
einzuhalten (oder installieren Sie das Kabel in einem Metall-Installationsrohr).
Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Mini-
mum zu beschränken.
Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am
Metallgehäuse des Motors an (z. B. EMV-Verschraubungen). (Das Gleiche gilt für beide
Enden des Metall-Installationsrohrs, wenn es statt der Schirmung verwendet wird.)
Stellen Sie die Schirmverbindungen mit einer möglichst großen Kontaktfläche (Schirm-
bügel oder durch Benutzung einer EMV-Kabelverschraubung) her. Dies kann unter
Verwendung des im Lieferumfang des Frequenzumrichters enthaltenen Zubehörs erfol-
gen.
Vermeiden Sie verdrillte Schirmenden („Pigtails"), die hochfrequent nicht ausreichend
wirksam sind.
Wenn der Kabelschirm unterbrochen werden muss (z. B. um einen Motorschutz oder
einen Reparaturschalter zu installieren), muss die Abschirmung hinter der Unterbrechung
mit der geringstmöglichen HF-Impedanz fortgeführt werden.
