Produkthandbuch für VLT Micro Drive FC 51

3.2. Netzanschluss

3.2.1. Netzanschluss
1. Schritt: Schließen Sie zunächst das Erdkabel an den Frequenzumrichter
an.
2. Schritt: Stecken Sie die Leiter in die Klemmen L1/L, L2 und L3/N und
ziehen Sie sie fest.
Schließen Sie bei einem dreiphasigen Netzeingang die Leiter an allen drei
Klemmen an.
Bei einem einphasigen Anschluss die Leiter an Klemmen L1/L und L3/N
anschließen.

3.3. Motoranschluss

3.3.1. Anschluss des Motors

Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
• Ein abgeschirmtes Motorkabel verwenden, um die Anforderungen der EMV-Richtlinie einzuhalten. Kabel an Abschirmblech und Metall am Motor
anschließen.
• Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Minimum zu beschränken.
Weitere Informationen zur Montage des Abschirmblechs enthält die Anleitung MI.02.BX.YY.
MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
3. Elektrische Installation

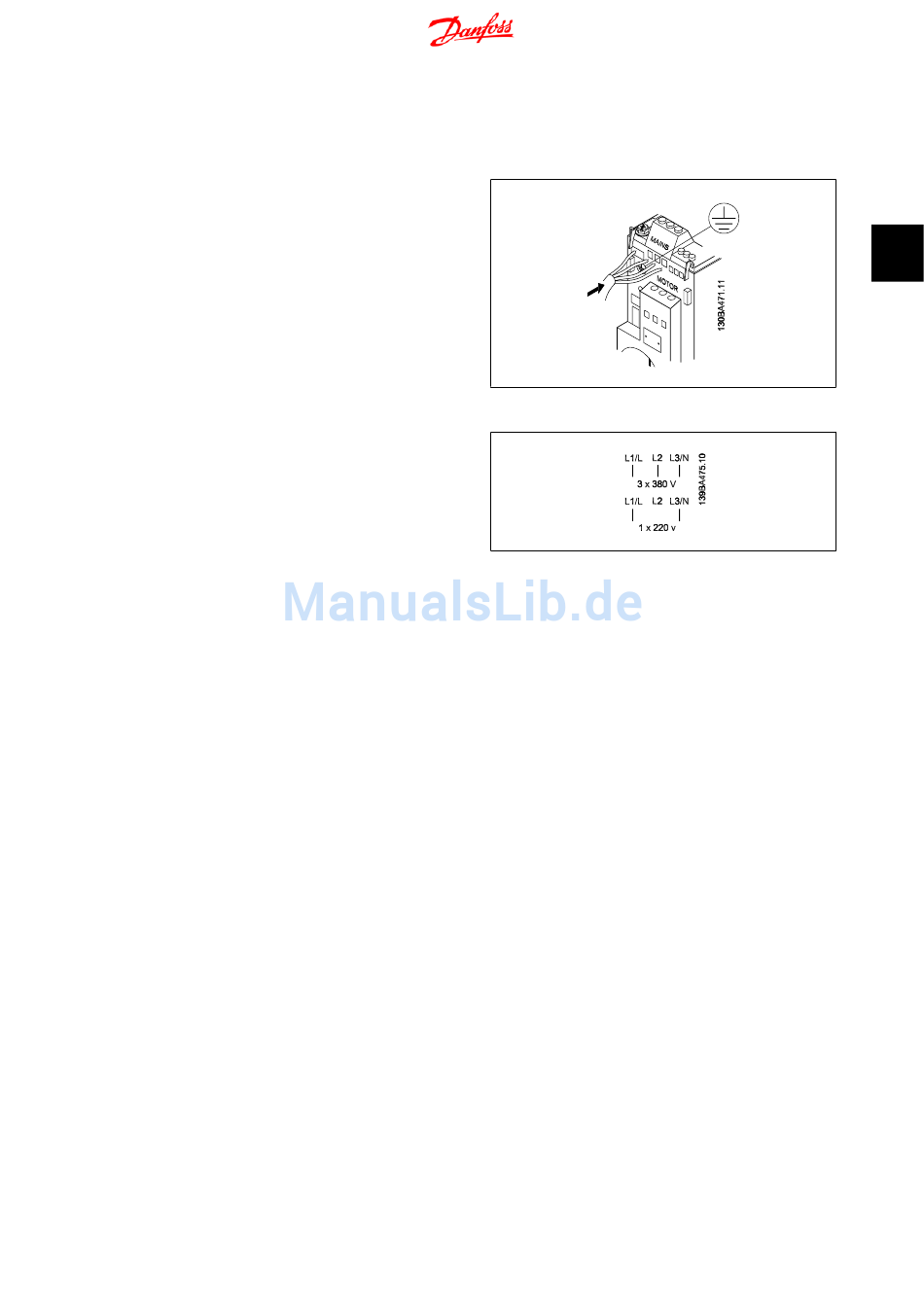

Abbildung 3.1: Netzanschluss und Erdung
Abbildung 3.2: Kabelanschluss bei dreiphasigem und einpha-
sigem Netzeingang.
Allgemeine technische Daten .
