8.5.2 Beispiel mit Layer-2-Redundanz (HIPER-Ring)
Dem HIPER-Ring ist das VLAN 1 zugeordnet.
Weisen Sie den angeschlossenen VLANs andere VLAN-IDs zu und be-
lassen Sie den HIPER-Ring einzig in VLAN 1. So gewährleisten Sie die
Vermittlung der Multicast-Datenströme auf Layer 3.
Wenn Sie dem HIPER-Ring mehrere VLANs als Transfernetze zuweisen,
dann vermittelt der Switch während der Flut- und Abmeldephase (Flood and
Prune) die Multicast-Datenströme in jedes Transfernetz. Das heißt, der
Switch vermittelt die Multicast-Datenströme in jedes VLAN und somit verviel-
facht sich die Netzlast im HIPER-Ring.
IP: 10.0.1.2/24
GW: 10.0.1.1
Interface: 9.2
VLAN 2
IP: 10.0.1.1/24

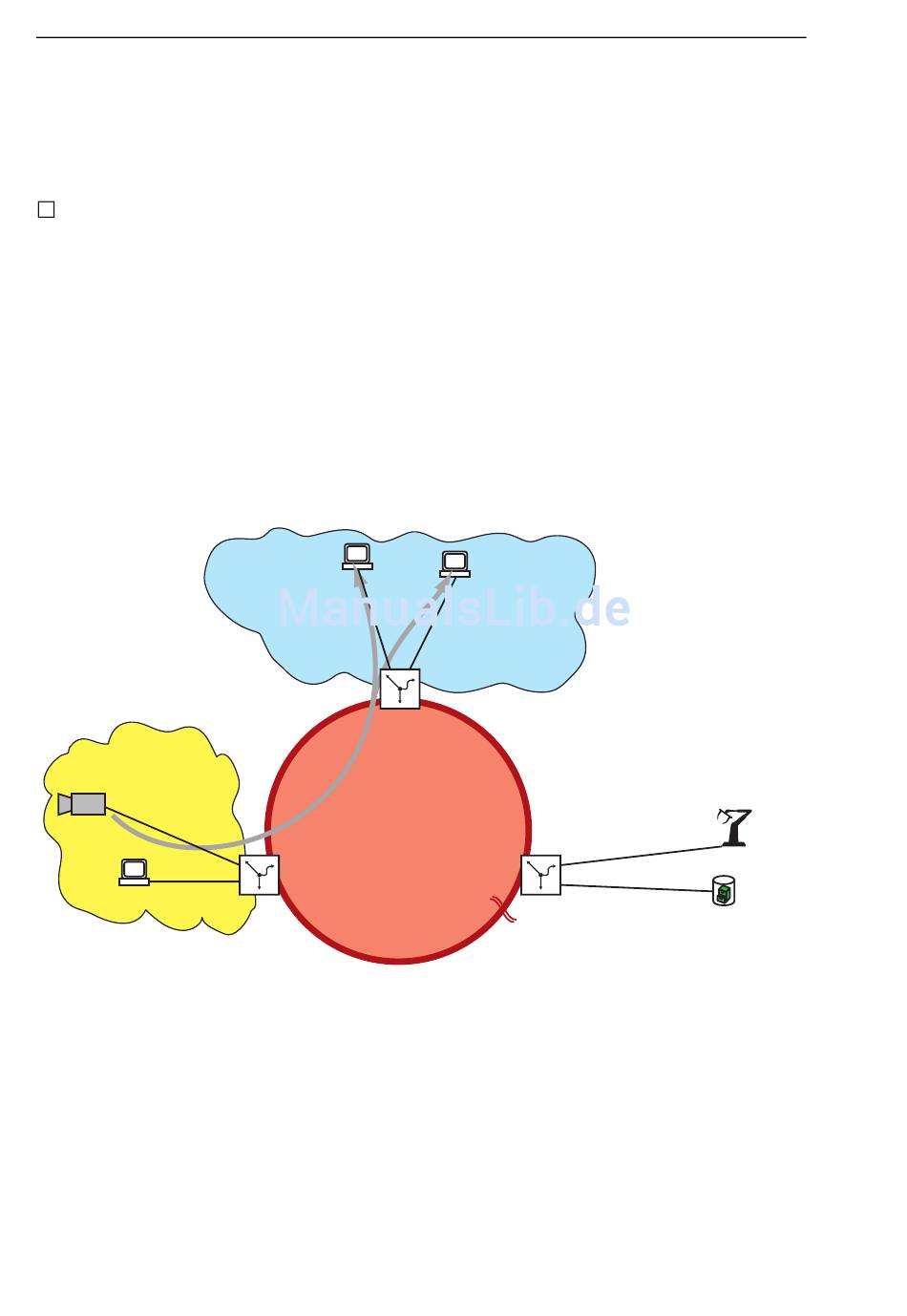

Abb. 32: Multicast-Beispielkonfiguration mit HIPER-Ring
