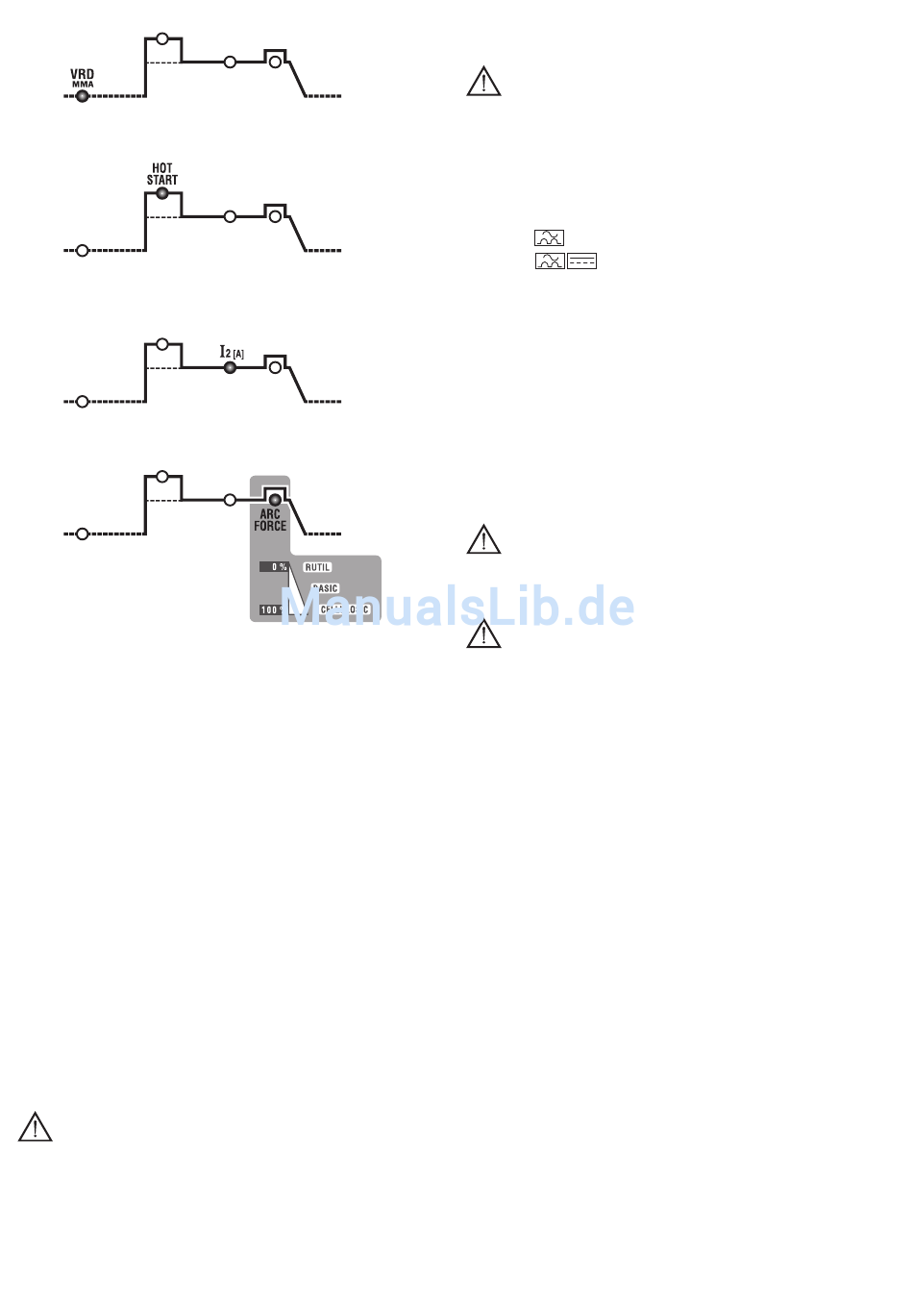

5a VRD MMA
Az MMA üzemmódban lehetővé teszi a Feszültség Csökkentő Készülék
„VRD" bekapcsolását.
5b HOT START
Az MMA üzemmódban a „HOT START" dinamikus túláramot jelenti
(szabályozás 0 ÷ 100%). Jelzi a kijelzőn a százalékos növekedést az előre
kiválasztott hegesztőáram értékéhez képest. Ez a szabályozás javítja a
hegesztés folytonosságát.
5c FŐÁRAM (I )
2
A TIG, MMA üzemmódban az I
Amperben van mérve.
5d ARC FORCE
Az MMA üzemmódban az „ARC-FORCE" dinamikus túláramot jelenti
(szabályozás 0 ÷ 100%), valamint jelzi a kijelzőn a százalékos növekedést az
előre kiválasztott hegesztőáram értékéhez képest. Ez a szabályozás javítja a
hegesztés folytonosságát és megakadályozza az elektróda munkadarabhoz
való letapadását.
6- Paramétereket beállító kódoló szabályozógomb (5) és paramétereket kiválasztó
nyomógomb (5).
7- Alfanumerikus kijelző.
8- TÁVOLI VEZÉRLÉS led. Lehetővé teszi a hegesztési paraméterek ellenőrzésének
továbbítását a távvezérlőhöz.
9- RIASZTÁS kijelző LED (a gép blokkolt).
A visszaállítás automatikus a riasztás okának megszűnése után.
A kijelzőn jelzett riasztási üzenetek (7) D1 ÁBRA:
- "AL. 1" : a primer áramkör Termikus védelmének beavatkozása (ha előírt).
- "AL. 2" : a szekunder áramkör Termikus védelmének beavatkozása
- "AL. 3" : a tápvonal túlfeszültség-védelmének beavatkozása
- "AL. 4" : a tápvonal alacsony feszültség-védelmének beavatkozása
- "AL. 8" : segédfeszültség tartományon kívül
10- Zöld led, bekapcsolt áramellátás.
4.3 G.R.A. Vízhűtő egység AKTIVÁLÁSI és KIKAPCSOLÁSI módozata (ha van)
Aktiválási eljárás:
1- Kapcsolja be a gépet a főkapcsoló (1) használatával, ezzel egyidejűleg nyomja be
és tartsa benyomva a jobb gombot az elülső panelen (6a).
2- A kijelzőn a bekapcsolási folyamat után megjelenik a "G.r.a - OFF" felirat (gyári
konfiguráció: kikapcsolt hűtőegység).
3- Forgassa el a kódoló szabályozógombját (9) oly módon, hogy a kijelzőn
megjelenjen a "G.r.a - on" felirat.
4- Erősítse meg a választást a kódoló gombjának (9) egyszeri benyomásával.
A hűtőegység így aktiválva lesz.
Kikapcsolási eljárás:
Ismételje meg ugyanazt a folyamatot és állítsa be a "G.r.a - OFF" feliratot, amennyiben
azt ki szeretné kapcsolni.
MEGJ.: Ha a hegesztőgép "G.r.a - on" üzemmódba van beállítva, de semmilyen
hűtőegység csatlakoztatása nem valósult meg, akkor néhány másodpercnyi működés
után bekapcsol a védelem a hűtőrendszer rossz működése miatt ("AL.9" felirat).
5. ÜZEMBEHELYEZÉS
FIGYELEM! MINDEN EGYES ÜZEMBEHELYEZÉSI ÉS ELEKTROMOS
BEKÖTÉSI MŰVELETET KIKAPCSOLT ÁLLAPOTBAN LEVŐ ÉS A HÁLÓZATI
ÁRAMFORRÁSRÓL LEVETT HEGESZTŐVEL VÉGEZZEN EL.
AZ ELEKTROMOS BEKÖTÉSEKET KIZÁRÓLAG SZAKEMBER VÉGEZHETI EL.
5.1 ÖSSZESZERELÉS
Csomagolja ki a hegesztőt, szerelje össze a csomagban található különálló részeket.
5.1.1 A csipesz és a visszakötő kábel összeszerelése (E ÁBRA)
5.1.2 Az elektródafogó csipesz és hegesztőkábel összeszerelése (F ÁBRA)
5.2 A HEGESZTŐ ELHELYEZKEDÉSE
Jelölje ki a hegesztőgép felállításának helyét úgy, hogy ne legyenek akadályok a a
kimeneti áramot jelenti. A paraméter
2
hűtőlevegő ki- és beáramlását lehetővé tevő nyílásoknál (ventilátoros levegőforgatás,
ha jelen van); egyidejűleg győződjön meg arról is, hogy nem kerülnek beszívásra
vezetőporszemek, korrozív gőzök, nedvesség, stb.
Hagyjon legalább 250mm szabad területet a hegesztőgép körül.
FIGYELEM! A hegesztőt egy súlyának megfelelő teherbírású, sík
felületre kell helyezni a felbillenés és egyéb veszélyes elmozdulások elkerülése
érdekében.
5.3 HÁLÓZATRA KAPCSOLÁS
- Bárminemű villamos összeköttetés létesítése előtt ellenőrizze, hogy a hegesztőgép
tábláján feltüntetett értékek megfelelnek a felállítás helyén érvényes hálózati
feszültség és frekvencia értékeivel.
- A hegesztőgépet csak egyetlen földelt semleges vezetékkel ellátott hálózati
tápegységre szabad rákapcsolni.
- A közvetett érintéssel szembeni védelem biztosításához az alábbi típusú
differenciálkapcsolókat használják:
- A típus ( ) az egyfázisú gépekhez;
- B típus ( ) a három fázisú gépekhez.
- Az EN 61000-3-11 (Flicker) Szabvány követelményeinek kielégítése érdekében
ajánlatos a hegesztőgép csatlakoztatása a táphálózat olyan interfész pontjaihoz,
amelyek kisebb impedanciát mutatnak, mint:
Zmax = 0.234 Ohm (3P+T 230V)
Zmax = 0.286 Ohm (3P+T 400V)
Zmax = 0.234 Ohm (1/N/PE 230V) 200A AC/DC
Zmax = 0.218 Ohm (1/N/PE 230V) 220A DC
- A hegesztőgépre nem vonatkoznak az IEC/EN 61000-3-12 szabvány követelményei.
Ha a hegesztőgépet egy közüzemi táphálózatba csatlakoztatják, akkor a beszerelő
vagy a felhasználó felelősségébe tartozik annak vizsgálata, hogy a hegesztőgépet
be lehet-e kötni vagy sem (szükség esetén kérje ki az elosztó hálózat kezelője
véleményét).
5.3.1 Villásdugó és csatlakozó
Kösse össze a hálózati áramforrás kábelét egy megfelelő méretű normál csatlakozóval
(2P + P.E) (1~); (3P + P.E) (3~), és biztosítson egy olyan hálózati csatlakozót, amely
rendelkezik olvadóbiztosítékkal vagy automata kapcsolóval; az erre a célra szolgáló
földelővéget a (sárga-zöld színű) földelővezetékre kell rákapcsolni. A táblázat (1.
TÁB.) feltünteti a késleltetett olvadóbiztosítékokra vonatkozó amperértékeket,
melyeket a hegesztő által kibocsátott legnagyobb névleges áram illetve a névleges
tápfeszültség alapján választottak ki.
FIGYELEM! A fentiekben írt szabályok be nem tartása a gyártó által
megvalósított (I. osztályú) biztonsági rendszer hatékonytalanságához vezet,
illetve további súlyos személyi (pl. áramütés) és anyagi károk (pl. tűzveszély)
kockázatával jár.
5.4 A HEGESZTŐÁRAMKÖR ÖSSZEKÖTÉSE
FIGYELEM! A KÖVETKEZŐ ÖSSZEKÖTÉSEK ELVÉGZÉSE ELŐTT
GYŐZŐDJÖN MEG RÓLA, HOGY A HEGESZTŐ KIKAPCSOLT ÁLLAPOTBAN ÉS
A HÁLÓZATI ÁRAMFORRÁSRÓL LEVETT ÁLLAPOTBAN VAN.
AZ (1. TÁB.) táblázat felsorolja a hegesztőkábelre vonatkozó javasolt értékeket (mm
-ben) a hegesztő által kibocsátott legnagyobb áram függvényében.
5.4.1 TIG hegesztés
Fáklya csatlakozás
- Illessze be az áramhordozó kábelt az erre szolgáló gyorscsipeszbe (-) / ~. Kösse
össze a hárompólusú csatlakozót (fáklya gomb) a megfelelő villamos csatlakozóhoz.
Kösse össze a fáklya gázvezetékét a megfelelő csatlakozással.
Hegesztőáram visszavezető kábel csatlakoztatása
- A hegesztendő darabhoz vagy ahhoz a fém munkaasztalhoz kell csatlakoztatni,
amelyre az rá van helyezve, a lehető legközelebb az elkészítendő illesztéshez.
Ezt a kábelt a (+) jellel jelölt sarokhoz kell bekötni (~ azon TIG gépeknél, amelyekkel
lehetséges az AC-ben történő hegesztés).
Összekapcsolás gázpalackkal.
- A nyomáscsökkentőt a gázpalack szelepére kell csavarozni, közbeiktatva a
szerelvényként szolgáltatott csökkentőt, Argon gáz keverék használata esetén.
- A gázbevezető csövet össze kell kapcsolni a csökkentővel és megszorítani a készlet
csőbilincsét.
- A tartály szelepének megnyitása előtt meg kell lazítani a nyomáscsökkentő
szabályozásának pánatjat.
- Nyissa ki a palackot és szabályozza be a gázmennyiséget (l/min) a felhasználás
becsült adatai alapján, ld. táblázat (3. TÁBL.); a gázkibocsátás mennyiségének
esetleges újraszabályozása a hegesztés alatt is lehetséges a nyomáscsökkentő
szelep forgatásával. Ellenőrizze a csövek és csatlakozások szorításait.
FIGYELEM! A munka végeztével mindig zárja el a gázpalack szelepét.
5.4.2 MMA hegesztés
A burkolt elektródok szinte mindegyikét a generátor pozitív (+) pólusára kötjük; csak a
savas burkolású elektród kerül kivételesen a negatív (-) pólusra.
A hegesztőkábel és az elektródfogó csipesz öszekötése
Egy speciális kapocs, amely az elektród fedetlen részének a lezárására szolgál.
Ez a kábel a (+) jelű csipesszel kerül érintkezésbe.
A hegesztőáram kivezető kábeljének bekötése
Ezt a hegesztendő anyaghoz illetve ahhoz a fémfelülethez kell bekötni, amelyen az áll,
s a lehető legközelebb az illeszkedési ponthoz.
Ez a kábel a (-) jelű csipesszel kerül érintkezésbe.
Hasznos tanácsok:
- Tekerje el teljes mértékben a hegesztőkábel csatlakozóit a gyorscsatlakozókban
(ha jelen vannak) a tökéletes elektromos összeköttetés garantálása érdekében;
ellenkező esetben maguknak a csatlakozóknak a felmelegedése következik be,
amely azok gyors károsodását és hatékonyságvesztéséz idézi elő.
- Használja a lehető legrövidebb hegesztőkábelt.
- Kerülje a fémtartalmú cikkek használatát, amelyek nem a megmunkálás alatt álló
darab részei, a hegesztőáram kijövő kábelének helyettesítése által; ez ugyanis
egyrészt veszélyes lehet a biztonságra másrészt nem kielégítő eredményekre is
vezethet a hegesztés szempontjából.
6. HEGESZTÉS: A FOLYAMAT LEÍRÁSA
6.1 TIG HEGESZTÉS
A TIG hegesztés egy olyan hegesztési folyamat, mely az elektromos ív által termelt hőt
használja fel, s azt begyújtja majd fenntartja egy olvadásmentes elektród (Wolfram)
és egy hegesztésre váró anyag között. A Wolfram elektródot egy fáklya tartja, amely
a hegesztőáramot viszi neki, illetve védi magát az elektródot és a hegesztőfürdőt
- 60 -
