6c TIG - MMA
TIG HF
TIG LIFT
MMA
Tryb funkcjonowania: spawanie elektrodą otuloną (MMA), spawanie metodą
TIG z zajarzeniem łuku o wysokiej częstotliwości (TIG HF) oraz spawanie
metodą TIG z kontaktowym zajarzeniem łuku (TIG LIFT).
6d AC/DC
AC
DC
Podczas spawania metodą TIG umożliwia wybór pomiędzy spawaniem
prądem stałym (DC) oraz spawaniem prądem przemiennym (AC), (funkcja
występująca wyłącznie w modelach AC/DC).

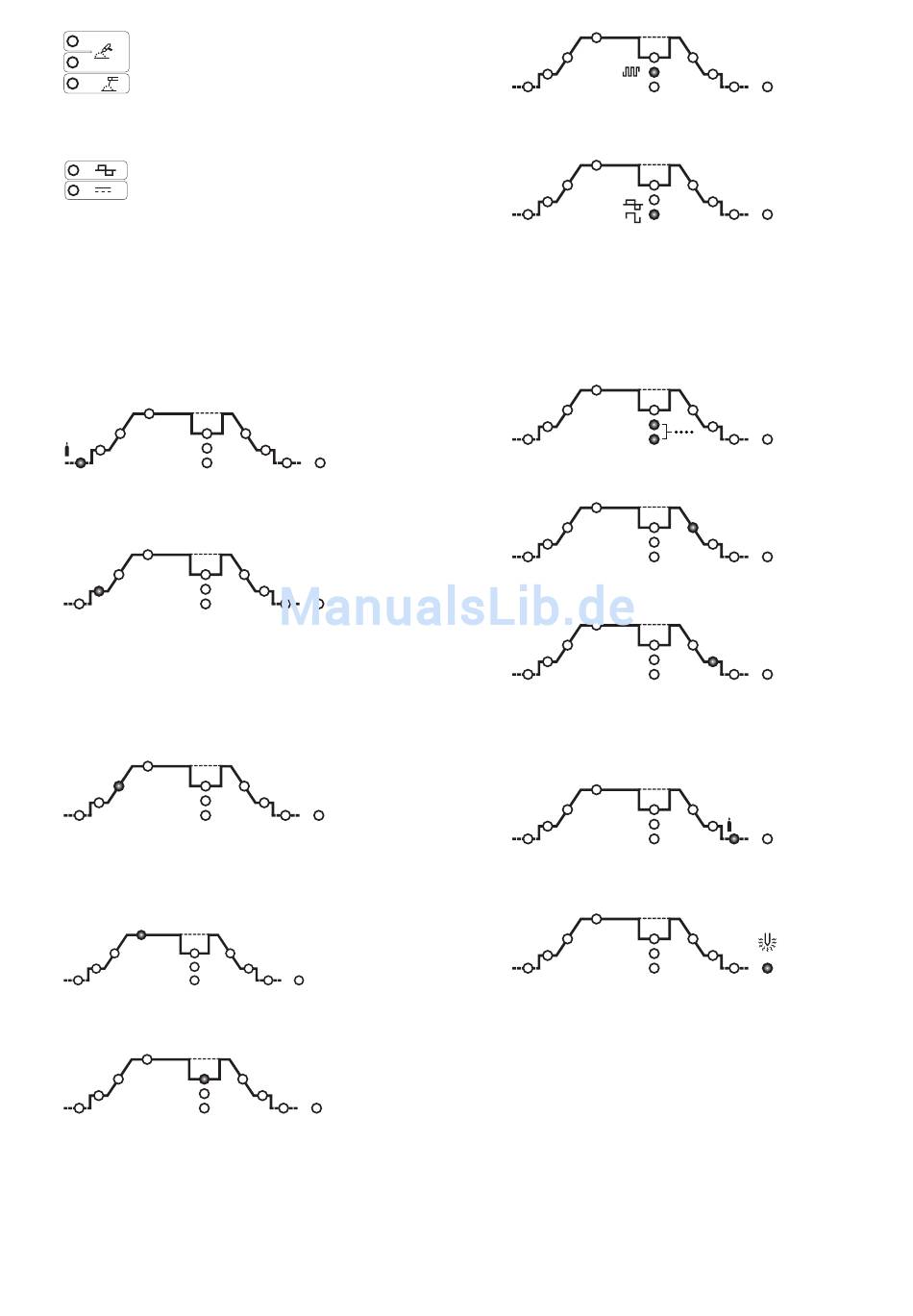

7- Parametry spawania regulowane przy pomocy pokrętła enkodera (9), połączone z
poprzednim ustawieniem 6a, 6b, 6c, 6d.
Aby ustawić każdy parametr należy postępować w następujący sposób:
a)
wybierz parametr przeznaczony do regulacji (wciskając pokrętło (9))
podświetlane przez świecącą się odpowiednią diodę;
b)
obróć pokrętło (9) i ustaw odpowiednią wartość;
c)
ponownie wciśnij pokrętło (9), aby przejść do regulacji następnego
parametru.
N.B.: Ustawienie parametrów jest dowolne. Istnieją jednakże kombinacje wartości,
które nie posiadają żadnego znaczenia praktycznego dla spawania; w tym
przypadku spawarka może nie funkcjonować prawidłowo.
7a PRE-GAS / VRD MMA
VRD
MMA
[sec]
W trybie TIG/HF reprezentuje czas trwania funkcji PRE-GAS (wyprzedzenie
gazu) w sekundach (regulacja od 0÷5 sek.). Ułatwia rozpoczęcie spawania.
W trybie MMA umożliwia włączenie urządzenia "VRD" (Voltage Reduction
Device).
7b PRĄD POCZĄTKOWY (I
I
s
[A]
W trybie TIG 2 taktowym oraz w trybie SPOT reprezentuje prąd początkowy I
utrzymywany przez cały czas, w ciągu którego pozostanie wciśnięty przycisk
uchwytu spawalniczego (regulacja w amperach).
W trybie TIG 4 taktowym reprezentuje prąd początkowy I
przez cały czas, w ciągu którego pozostanie wciśnięty przycisk uchwytu
spawalniczego (regulacja w amperach).
W trybie MMA reprezentuje przetężenie dynamiczne "HOT START"
(regulacja 0÷100%). Na wyświetlaczu wyświetlany jest procentowy wzrost
prądu spawania w stosunku do wartości ustawionej wstępnie. Ta regulacja
poprawia płynność spawania.
7c RAMPA POCZĄTKOWA (t
t
s
[sec]
W trybie TIG reprezentuje czas trwania rampy początkowej prądu (od I
(regulacja 0.1÷10sek.). Przy wyłączeniu (OFF) rampa nie występuje.
Parametry I
i t
mogą być wykorzystywane również przy sterowaniu
START
START
zdalnym za pomocą wyłącznika nożnego, jednakże regulacja musi być
wykonywana przed włączeniem sterowania.
7d PRĄD GŁÓWNY (I
)
2
I
2
[A]
W trybie TIG AC/DC lub MMA, I
PULSUJĄCYM i BI-LEVEL I
(maksymalny). Ten parametr jest mierzony w amperach.
7e PRĄD BAZOWY - ARC FORCE
W trybie TIG 4 taktowym, BI-LEVEL i PULSUJĄCYM, I
wartość prądu, który może występować podczas spawania na przemian z
prądem głównym I
. Wartość jest wyrażona w amperach.
2
W trybie spawania MMA reprezentuje przetężenie dynamiczne "ARC-
FORCE" (regulacja 0÷100%), na wyświetlaczu jest wyświetlany procentowy
wzrost prądu spawania w stosunku do wartości ustawionej wstępnie. Ta
regulacja poprawia płynność spawania i zapobiega przyklejaniu się elektrody
do spawanego przedmiotu.
)
START
)
START
reprezentuje prąd wyjściowy; w trybie
2
reprezentuje prąd na najwyższym poziomie
2
I
1
[A]
7f
CZĘSTOTLIWOŚĆ
W trybie TIG PULSUJĄCY reprezentuje częstotliwość pulsowania. W
modelach AC/DC, w trybie TIG AC (z wyłączonym pulsowaniem) reprezentuje
częstotliwość prądu spawania.
7g BALANCE
W trybie TIG PULSUJĄCY reprezentuje stosunek (procentowy) czasu,
w ciągu którego prąd znajduje się na wyższym poziomie (prąd główny
spawania) do całkowitego okresu pulsowania. Ponadto w modelach AC/
DC, w trybie TIG AC (z wyłączonym pulsowaniem) parametr wskazuje
stosunek czasu przepływu prądu dodatniego do czasu przepływu prądu
ujemnego: jeżeli wartość tego parametru jest ujemna, uzyskuje się większe
nagrzewanie i wnikanie w detal, jeżeli wartość parametru jest dodatnia,
uzyskuje się większą czystość powierzchni i większe nagrzewanie elektrody,
jeśli natomiast wartość parametru jest zerowa uzyskiwana jest równowaga
pomiędzy prądem ujemnym i dodatnim w okresie o częstotliwości AC. (TAB.
4).
7h CZAS SPOT
W trybie TIG (SPOT) reprezentuje czas trwania spawania (regulacja 0.1÷10
sek.).
7k RAMPA KOŃCOWA (t
W trybie TIG reprezentuje czas trwania rampy końcowej prądu (od I
(regulacja 0.1÷10 sek.). Przy wyłączeniu (OFF) rampa nie występuje.
7l
PRĄD KOŃCOWY (I
s
utrzymywany
s
W trybie TIG 2 taktowym reprezentuje prąd końcowy I
RAMPA KOŃCOWA (7k) jest ustawiona na wartość większą od zera (>0.1
sek.).
W trybie TIG 4 taktowym reprezentuje prąd końcowy I
cały czas, w ciągu którego przycisk uchwytu spawalniczego będzie wciśnięty.
Wielkości są wyrażone w amperach.
7m OPÓZNIENIE WYPŁYWU GAZU POSTGAS
do I
)
S
2
W trybie TIG reprezentuje czas trwania funkcji POSTGAS (opóźnienie
wypływu gazu) w sekundach (regulacja od 0÷10 sek.). i chroni elektrodę oraz
jeziorko spawalnicze przed utlenianiem.
7n OGRZEWANIE WSTĘPNE ELEKTRODY
W trybie TIG AC reguluje ogrzewanie wstępne elektrody, ułatwiając
rozpoczęcie spawania (regulacja 2.6 ÷ 53 A·sek.). Im większa jest ustawiona
wartość, tym większa będzie energia ogrzewania wstępnego. Przy
wyłączeniu (OFF) ogrzewanie wstępne nie występuje.
8- Dioda
ZDALNEGO
parametrami spawania na tryb zdalny.
9- Pokrętło enkodera służące do ustawiania parametrów (7) i przycisk wyboru
parametrów (7).
10- Wyświetlacz alfanumeryczny.
11- Zielona dioda - moc włączona.
12- DIODA sygnalizująca ALARM (urządzenie jest zablokowane).
reprezentuje
Reset następuje automatycznie po usunięciu przyczyny alarmu.
1
Wiadomości alarmu wyświetlane na wyświetlaczu (10) RYS.D:
- "AL.1" : zadziałanie zabezpieczenia termicznego obwodu pierwotnego, (jeśli
- "AL.2" : zadziałanie ogólnego zabezpieczenia (termiczne, przed zbyt wysokim
- "AL.9" : zadziałanie zabezpieczenia przed nieprawidłowym funkcjonowaniem
Po wyłączeniu spawarki może pozostawać wyświetlony przez kilka sekund napis
"AL.2".
4.2.3 Panel przedni (RYS.D1)
1- Szybkozłączka dodatnia (+) do podłączenia przewodu spawalniczego.
2- Szybkozłączka ujemna (-) do podłączenia przewodu spawalniczego.
- 131 -
Hz
( AC/DC model )
BAL
( DC model )
BAL
)
END
t
e
[sec]
)
END
I
e
[A]
STEROWANIA.
Umożliwia
przewidziany).
lub zbyt niskim napięciem sieci).
obwodu chłodzenia uchwytu spawalniczego wodą. Reset nie
następuje w trybie automatycznym.
do I
)
2
e
, wyłącznie, jeśli
e
, utrzymywany przez
e
[sec]
[A
sec]
przełączenie
sterowania
