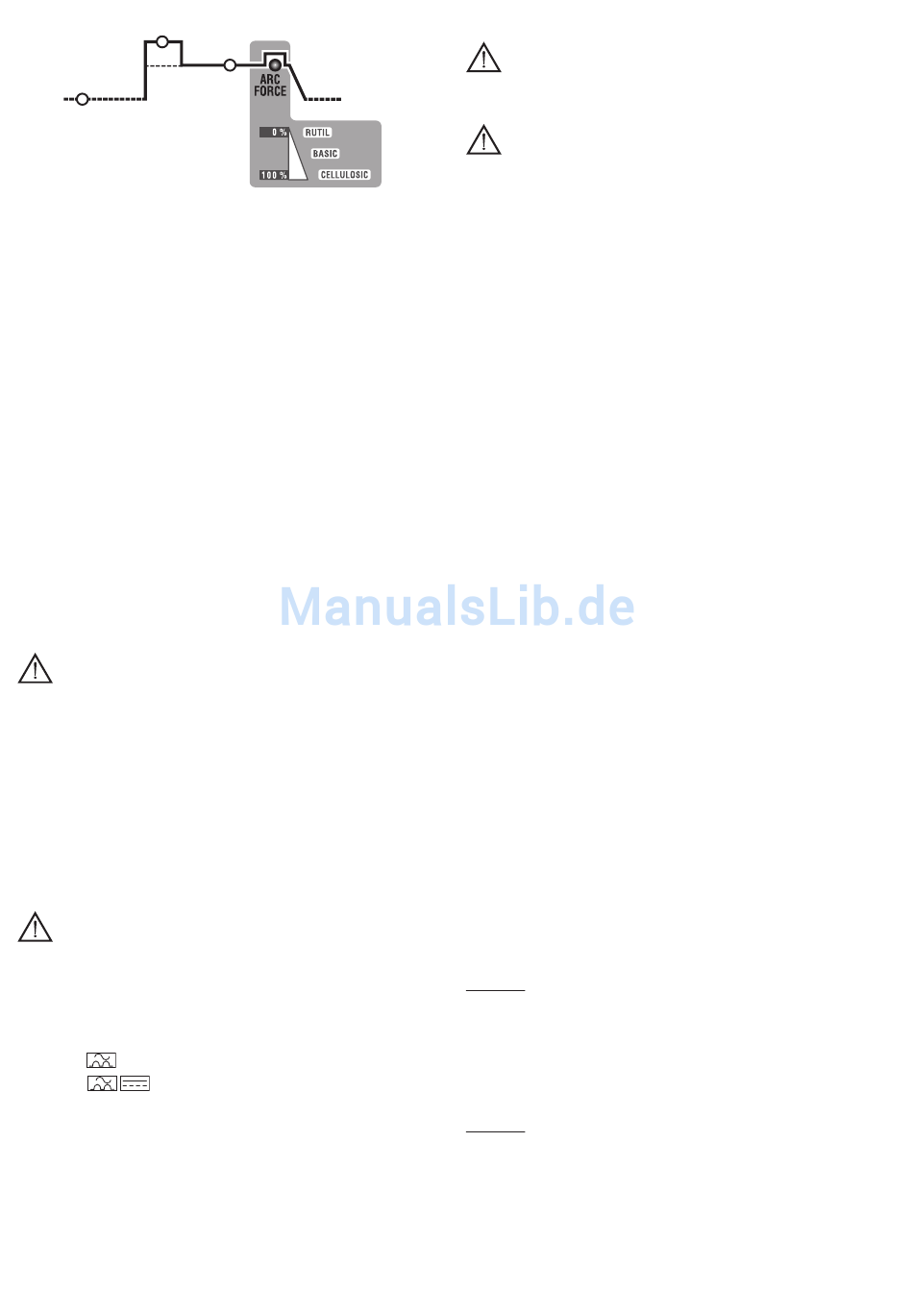

5d ARC FORCE
Režiimis MMA tähistab dünaamiline ülevool "ARC-FORCE" (reguleerimine 0
÷ 100%) protsentuaalse kasvu näiduga kuvaril eelnevalt valitud keevitusvoolu
väärtuse suhtes. See seadistus teeb keevitamise sujuvamaks ja aitab vältida
elektroodi kleepumist eseme külge.
6- Parameetrite (5) seadistamise kodeerimisseadme nupp ja parameetrite valimise
nupp (5).
7- Tähtnumbriline kuvar.
8- KAUGJUHTIMIS led. Võimaldab keevitusparameetrite edastamist kaugjuhtimisele.
9- HÄIRET tähistav LED (masin on blokeeritud).
Taastamine toimub automaatselt peale häire põhjuse lõppemist.
Kuvaril (7) ära toodud häireteated JOON. D1:
- "AL. 1" : primaarse ahela termokaitse sekkumine (kui ette nähtud).
- "AL. 2" : sekundaarse termokaitse sekkumine
- "AL. 3" : toiteliini ülepinge tõttu sekkuv kaitse
- "AL. 4" : toiteliini alapinge tõttu sekkuv kaitse
- "AL. 8" : vahemikust väljas varupinge
10- Roheline led, võimsus sisse lülitatud.
4.3 Režiim SISSELÜLITAMINE ja VÄLJALÜLITAMINE Vee jahutamise grupp
G.R.A. (kui ette nähtud)
Käivitamise toiming:
1- Lülitage seade üldlüliti (1) abil sisse, vajutades samaaegselt parempoolset nuppu
esipaneelil (6a).
2- Peale lülitusseeriat ilmub kuvarile tähis "G.r.a - OFF" (tehase seadistus:
jahutusgrupp välja lülitatud).
3- Keerake kodeerimisseadme nuppu (9) nii, et kuvarile ilmub tähis "G.r.a - on".
4- Valiku kinnitamiseks vajutage korraks kodeerimisseadme nuppu (9).
Jahutusgrupp on käivitatud.
Väljalülitamise toiming:
Korrake sama seeriat ja seadistage tähis "G.r.a - OFF", juhul, kui soovitakse see välja
lülitada.
N.B.: Kui keevitusseade on seadistatud režiimis "G.r.a -on", kuid juurde pole ühendatud
ühtegi jahutusgruppi, siis peale mõnesekundilist töötamist sekkub jahutusahela
puuduliku funktsioneerimise kaitse (tähis "AL.9").

5. PAIGALDAMINE

TÄHELEPANU! TEOSTAGE KÕIK PAIGALDUSTÖÖD JA ELEKTRILISED
ÜHENDUSOPERATSIOONID, KUI KEEVITUSAPARAAT ON KINDLALT VÄLJA
LÜLITATUD.
ELEKTRIÜHENDUSED PEAVAD OLEMA TEHTUD AINULT ERIALA EKSPERDI
VÕI KVALIFITSEERITUD TEHNIKU POOLT.
5.1 MONTAAŽ
Pakkige keevitusaparaat lahti ja monteerige pakendiga kaasas olevad lahtised osad
aparaadile.
5.1.1 Tagasisidekaabli/klemmi montaaž (PILT E)
5.1.2 Keevituskaabli-elektroodihoidjaklemmi montaaž (PILT F)
5.2 KEEVITUSAPARAADI ASUKOHT
Valige keevitusaparaadi paigalduskohaks selline koht, kus jahutusõhu sisenemise-
ja väljumisava (ventilaatoriga juhitav õhuringlus, kui olemas) ees ei oleks takistusi;
samaaegselt kontrollige, et elektrit juhtivad tolmud, söövitatavaid aurud, niiskus, jne.
ei sisene masinasse.
Hoidke vähemalt 250mm vaba keevituspiirkond keevitusaparaadi ümber.
TÄHELEPANU! Et vältida keevitusaparaadi maha kukkumist või ohtlikku
ümberpaigutumist, asetage see tasasele, seadme kaalu kannatavale pinnale.
5.3 ÜHENDUS VOOLUVÕRKU
- Enne mistahes elektriühenduse teostamist kontrollige, et andmeplaadil olevad
andmed vastavad töökohal kasutatavale pingele ja voolusagedusele.
- Keevitusaparaat peab olema ühendatud ainult toitesüsteemiga, mis omab maaga
ühendatud neutraaljuhet.
- Et tagada kaitse võimaliku rikkevoolu tekkimise korral, tuleb kasutada
diferentsiaalseid lüliteid, mille tüüp on järgmine:
- Tüüp A ( ) ühefaasilistele aparaatidele;
- Tüüp B ( ) kolmefaasilistele aparaatidele.
- Vastamaks Määruses EN 61000-3-11 (Flicker) ära toodud nõuetele, on soovitatav
keevitusseade ühendada toitevõrgu kasutajaliikme neis punktides, mille näivtakistus
on alla:
Zmax = 0.234 Ohm (3P+T 230V)
Zmax = 0.286 Ohm (3P+T 400V)
Zmax = 0.234 Ohm (1/N/PE 230V) 200A AC/DC
Zmax = 0.218 Ohm (1/N/PE 230V) 220A DC
- Keevitusseade ei vasta Määruse IEC/EN 61000-3-12 nõuetele.
Kui seade ühendatakse avaliku toitevõrguga , siis on paigaldaja või kasutaja
ülesandeks kontrollida, kas keevitusseadet on võimalik ühendada (kui vaja,
konsulteerida jaotusvõrgu haldajaga).
5.3.1 Pistik ja pistikupesa
Ühendage voolujuhtmele piisava võimega standardpistik, (2P + P.E) (1~), (3P + P.E)
(3~) ja kasutage pistikupesa, mis omab kaitsekorki või automaatset voolukatkestajat;
ettenähtud maandusterminal peab olema ühendatud toiteliini maandusjuhtmega
(kollane-roheline). Tabelis (TAB. 1) on näidatud hilinenud kaitsekorkide soovitatavad
väärtused amprites, mis on valitud keevitusaparaadi poolt toodetud maksimaalse
nimivoolu ja vooluvõrgu nimipinge alusel.
TÄHELEPANU! Ülaltoodud reeglite eiramine muudab tootja poolt
ettenähtud kaitsesüsteemi (klass I) võimetuks, põhjustades tõsise ohu isikutele
(nt. elektrišokk) ja asjadele (nt. tulekahju).
5.4 KEEVITUSSFÄÄRI ÜHENDUSED
TÄHELEPANU! ENNE JÄRGNEVATE ÜHENDUSTE TEOSTAMIST,
KONTROLLIGE, ET KEEVITUSAPARAAT ON VÄLJA LÜLITATUD.
Tabelis (TAB. 1) on näidatud soovitatavad keevituskaablite väärtused (mm
keevitusaparaadi poolt jaotatud maksimaalse voolu alusel.

5.4.1 TIG-keevitus

Põleti ühendus
- Sisestage voolu edastav kaabel vastava kiirklemmiga (-) / ~. Ühendage kolme
poolusega ühendusotsik (põleti lüliti) vastava pistikupesaga. Ühendage põleti
gaasivoolik vastava ühendusotsikuga.
Keevitusvoolu tagasivoolukaabli ühendus
- Ühendage keevitatavale elemendile või metalltöölauale, kuhu element on asetatud
ning võimalikult ühenduskoha lähedale.
Käesolev kaabel tuleb ühendada (+) sümboliga klemmile (~ TIG-masinatele, millega
on ettenähtud AC-keevitus).
Ühendus gaasiballooniga (kui kasutusel).
- Kruvige kinni survevähendaja gaasiballooni ventiiliga ja asetage nende vahele
vastav lisaseadmena kaasaolev adapter, kui kasutate Argoon-gaasi.
- Ühendage gaasi sisestav voolik survevähendajaga ja kinnitage kaasaoleva
mähisega.
- Lõdvestage survevähendaja reguleerimisratas enne ballooni ventiili avamist.
- Avage balloon ja reguleerige gaasi kogus (l/min) kasutuse orienteeruvate andmete
kohaselt, vaata tabelit (TAB. 4); vajaduse korral võib keevituse ajal kohandada
gaasivoolu survet reduktori kinnitusvõru kaudu. Kontrollige, et tuubid ja ühendused
on gaasikindlad.
TÄHELEPANU! Lõpetades töö, sulgege alati gaasiballooni ventiil.

5.4.2 MMA-keevitus

Peaaegu kõik kattega elektroodid ühendatakse generaatori positiivse poolusega (+);
väljaarvatud happega kaetud elektroodid ühendatakse negatiivse poolusega (-).
Keevituskaabli elektroodihoidjaklemmi ühendus
Keevituskaabliots on varustatud spetsiaalse klambriga, mis võimaldab haarata kinni
elektroodi katteta olevast osast.
Ühendage see kaabel klambriga, mis kannab sümbolit (+).
Keevitusvoolu tagasisidekaabli ühendus
Ühendage otse keevitatava detaili või metalltöölauaga, kuhu on asetatud detail ning
võimalikult ühenduskoha lähedale.
Ühendage see kaabel klambriga, mis kannab sümbolit (-).
Soovitused:
- Keerake keevituskaablite ühendused kiirpistikutega (kui olemas) lõpuni kinni,
et garanteerida perfektne elektrikontakt; vastupidisel juhul riskite ühendite
ülekuumenemist ja nende kiiret kahjustumist ning efektiivsuse kaotamist.
- Kasutage võimalikult lühikesi keevituskaableid.
- Vältige kasutamast metallstruktuure, mis ei kuulu keevitatava detaili juurde, kui
keevitusvoolu tagasisidekaabli asendaja; see võib olla ohtlik ja anda rahuldamatu
tulemuse.
6. KEEVITUS: PROTSEDUURI KIRJELDUS
6.1 TIG-KEEVITUS
TIG keevitus on keevitusmeetod, mis kasutab elektrilise kaare süütega soojust ja
hoiab selle mittesulava elektroodi (Tungsteno) ja keevitatava detaili vahel. Tungsteno-
elektroodi hoiab põleti, mis edastab keevitusvoolu ning kaitseb elektroodi ja
keevitusvanni atmosfäärse oksüdatsiooni eest keraamilisest otsikust (PILT G) väljuva
inertse gaasivooluga (tavaliselt Argoon-gaas: Ar 99.5%).
Hea keevituse tagamiseks on hädavajalik kasutada õige läbimõõduga elektroodi
sellele vastava vooluga, vaata tabelit (TAB. 3).
Elektrood ulatub tavaliselt keeraamilisest otsmikust välja 2-3mm, nurgakeevituse
puhul võib saavutada 8mm pikkuse.
Keevitus teostub keevitatavate servade ühtesulamisega. Õieti ettevalmistatud
õhukeste materjalide puhul (kuni 1 mm umbes) ei ole vajalik abimaterjal (PILT H).
Paksemate materjalide puhul on vajalikud samast baasmaterjali koostisest ja sobiva
läbimõõduga, vastavalt ettevalmistatud servadega pulgad (PILT I).
Hea keevitustulemuse saavutamiseks on tähtis, et osad on korralikult puhastatud ja
vabad oksüdist, õlist, rasvast, lahustitest, jne.
6.1.1 HF ja LIFT süütelaeng
HF süütelaeng:
Elektrikaar süttib ilma tungsteno-elektroodi ja keevitatava detaili vahelise kontaktita,
kõrgsagedusega seadeldise poolt tekitatud sädeme kaudu.
See süütamismeetod ei vaja tungsteno-elektroodi kasutamist keevitusvannis, ega
põhjusta elektroodi kulumist ja võimaldab kerge stardi kõikide keevituspositsioonidega.
Protseduur:
Vajutage põleti lülitit lähendades samas elektroodiotsik detailile (2-3 mm) ja oodake HF
impulssidega teostuva kaare süttimist. Kui kaar on süttinud, moodustage keevitusvann
detailile ja keevitage pikki õmblust.
Juhul kui olete kontrollinud gaasi olemasolu ja kui HF laengud on nähtavad, esineb
siiski raskusi kaare süütamisel, ärge jätke elektroodi kauaks HF režiimi alla, vaid
kontrollige selle pealispinna terviklikkust ja otsa vormi. Vajaduse korral teritage see
käiakivil. Tsükli lõppedes teostub voolu annulleerimine ette antud langemisrambiga.
LIFT süütelaeng:
Elektrikaare süttimine teostub eemaldades tungsteno-elektrood keevitatavalt detaililt.
See süütamisviis põhjustab vähem elektrokiirguse häiringuid ja viib minimaalseni
tungsteno kasutamise ning elektroodi kulumise.
Protseduur:
Toetage kerge survega elektroodiotsik detailile. Vajutage põleti lüliti lõpuni ja tõstke
mõne hetkelise hilinemisega elektrood 2-3mm, saavutades nii kaare süttimise.
Keevituse alguses jaotab keevitusaparaat voolu I
keevitust, hakkab jaotama ette antud keevitusvoolu. Tsükli lõppedes teostub voolu
annulleerimine ette antud langemisrambiga.
6.1.2 TIG DC-keevitus
TIG DC-keevituseks sobivad kõikide nõrgalt ja tugevalt seotud söeteraste ning raskete
metallide, nagu vase, nikli, titaani ja nende sulamid.
TIG DC-keevituseks elektroodiga poolusel (-) kasutatakse tavaliselt elektroodi, mis
sisaldab 2% Tooriumi (punast värvi triip) või elektroodi, mis sisaldab 2% Tseeriumi
(halli värvi triip).
Volframelektrood on vaja teritada käiakivil teljesuunas, nagu näidatud JOON.
L, hoolitsedes selle eest, et ots oleks perfektselt ühiskeskene vältimaks kaare
