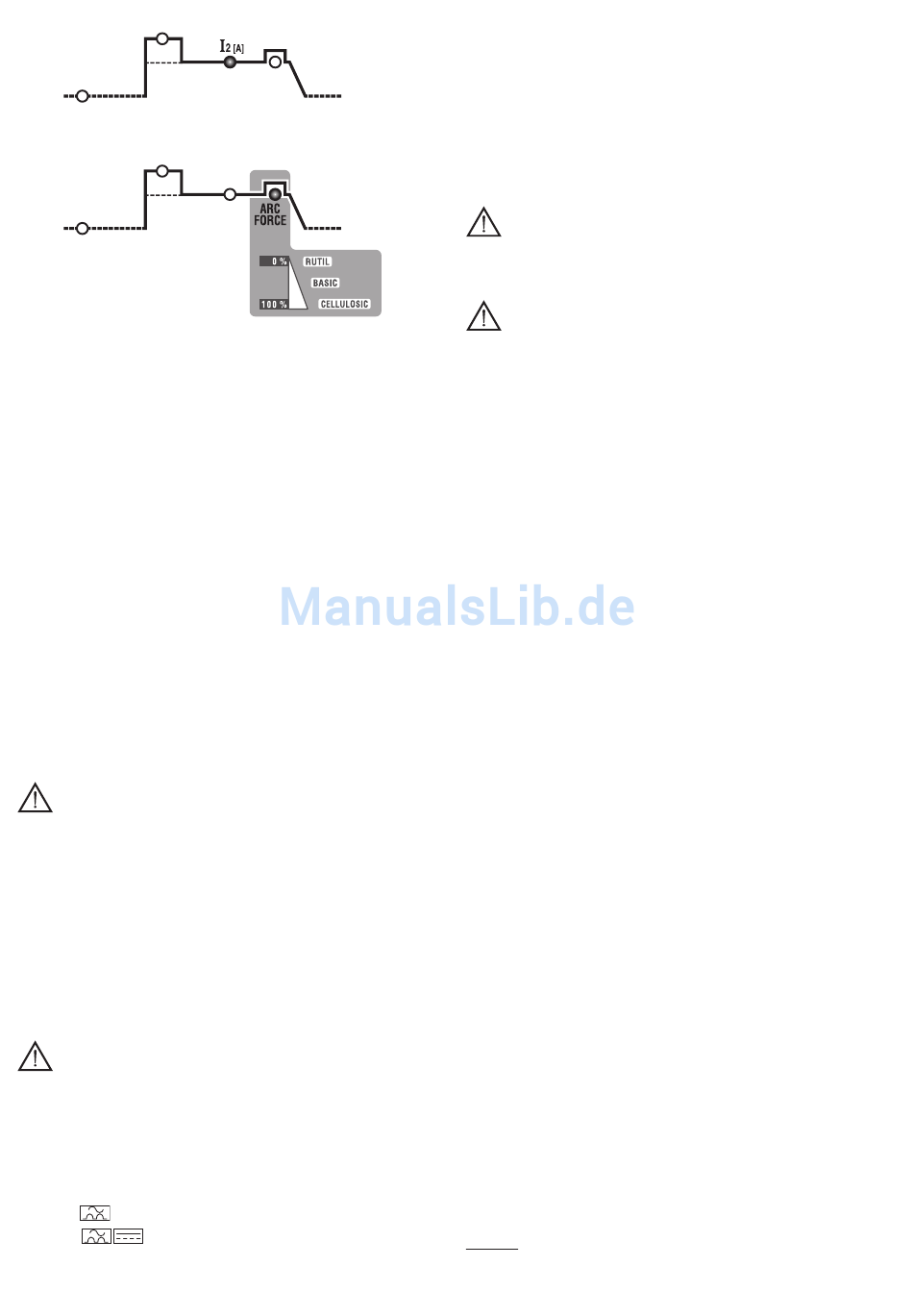

5c CURENT PRINCIPAL (I )
2
În modul TIG, MMA reprezintă curentul I
în amperi.
5d ARC FORCE
În modul MMA reprezintă supracurentul dinamic "ARC-FORCE" (reglare
0÷100%) cu indicarea pe display a creşterii procentuale faţă de valoarea
curentului de sudură preselectat. Această reglare îmbunătăţeşte fluiditatea
sudurii şi evită lipirea electrodului de piesă.
6- Buton encoder de setare parametri (5) şi tastă selectare parametri (5).
7- Display alfanumeric.
8- Led COMANDĂ LA DISTANŢĂ. Permite transferul controlului parametrilor de
sudură la comanda la distanţă.
9- LED de semnalare ALARMĂ (aparatul este blocat).
Restabilirea este automată la încetarea cauzei alarmei.
Mesaje de alarmă indicate pe display (7) FIG. D1:
- "AL. 1" : intervenţia protecţiei termice a circuitului primar (dacă este prevăzut).
- "AL. 2" : intervenţia protecţiei termice a circuitului secundar
- "AL. 3" : intervenţia protecţiei în caz de supratensiune a liniei de alimentare
- "AL. 4" : intervenţia protecţiei în caz de subtensiune a liniei de alimentare
- "AL. 8" : tensiune auxiliară în afara intervalului
10- Led verde, putere aprinsă.
4.3 Modalitatea ACTIVARE și DEZACTIVARE Grup de răcire apă G.R.A. (dacă
este prevăzută)
Procedura de activare:
1- Porniți aparatul de la întrerupătorul general (1) ținând apăsat în același timp
butonul drept de pe panoul anterior (6a).
2- Pe display, după secvența de pornire, va apărea sigla "G.r.a - OFF" (configurație
din fabrică: grup de răcire dezactivat).
3- Rotiți butonul encoderului (9) astfel încât pe display să se vizualizeze sigla "G.r.a
- on".
4- Confirmați selecția apăsând o dată tasta encoderului (9).
Grupul de răcire va fi astfel activat.
Procedura de dezactivare:
Repetați aceeași secvență și setați sigla "G.r.a - OFF" dacă doriți să îl dezactivați.
N.B.: Dacă aparatul de sudură este setat în modalitatea "G.r.a - on" dar nu ați conectat
niciun grup de răcire, după câteva secunde de lucru, va interveni protecția pentru
funcționare greșită a circuitului de răcire (sigla "AL.9").

5. INSTALARE

ATENŢIE! EFECTUAŢI TOATE OPERAŢIILE DE INSTALARE ŞI
CONECTARE A APARATULUI DE SUDURĂ NUMAI CÂND ACESTA ESTE OPRIT
ŞI DECONECTAT DE LA REŢEAUA DE ALIMENTARE.
LEGĂTURILE ELECTRICE ALE APARATULUI TREBUIE SĂ FIE EFECTUATE
NUMAI DE CĂTRE PERSONAL EXPERT SAU CALIFICAT.
5.1 PREGĂTIRE
Înlăturaţi aparatul de sudură din ambalajul său original şi montaţi piesele aferente
prezente în ambalaj.
5.1.1 Asamblarea cablului de masă - cleşte (FIG. E)
5.1.2 Asamblarea cablului de sudură - cleşte portelectrod (FIG. F)
5.2 POZIŢIONAREA APARATULUI DE SUDURĂ
Stabiliţi locul de instalare al aparatului de sudură astfel încât să nu existe vreun
obstacol în faţa deschizăturii pentru intrarea şi ieşirea aerului de răcire (circulare
forţată prin intermediul ventilatorului dacă există); în acelaşi timp asiguraţi-vă că nu se
aspiră praf, aburi corosivi, umiditate, etc.
Lăsaţi un spaţiu liber de cel puţin 250 mm în jurul aparatului de sudură.
ATENŢIE! Poziţionaţi aparatul de sudură pe o suprafaţă plană
corespunzătoare pentru a suporta greutatea acestuia şi pentru a preveni
răsturnarea sau deplasările periculoase ale aparatului.
5.3 CONECTAREA LA REŢEAUA DE ALIMENTARE
- Înainte de efectuarea oricărei legături electrice, controlaţi ca tensiunea şi frecvenţa
de reţea disponibile în locul de instalare să corespundă cu placa indicatoare a
aparatului de sudură.
- Aparatul de sudură trebuie să fie conectat numai la un sistem de alimentare cu
conductor de nul legat la pământ.
- Pentru a garanta protecţia faţă de contactul indirect folosiţi întrerupătoare diferenţiale
de tipul:
- Tipul A ( ) pentru maşini monofază;
- Tipul B ( ) pentru maşini trifază.
- Pentru a fi în conformitate cu cerinţele normei EN 61000-3-11 (Flicker), se
recomandă conectarea aparatului de sudură la punctele de interfaţă ale reţelei de
alimentare care prezintă o impedanţă mai mică de:
Zmax = 0.234 Ohm (3P+T 230V)
la ieşire. Parametrul este măsurat
2
Zmax = 0.286 Ohm (3P+T 400V)
Zmax = 0.234 Ohm (1/N/PE 230V) 200A AC/DC
Zmax = 0.218 Ohm (1/N/PE 230V) 220A DC
- Aparatul de sudură nu corespunde cerinţelor normei IEC/EN 61000-3-12.
Dacă acesta este conectat la o reţea de alimentare publică, instalatorul sau
utilizatorul trebuie să verifice dacă aparatul de sudură poate fi conectat (dacă este
necesar, consultaţi societatea de distribuţie).
5.3.1 Ştecăr şi priză
Conectaţi la cablul de alimentare un ştecăr conform normelor (2P + P.E) (1~); (3P +
P.E) (3~) şi corespunzător curentului indicat şi asiguraţi o priză de reţea dotată cu
siguranţe sau întrerupător automat; clema de împământare corespunzătoare trebuie
să fie legată la firul de împământare (galben-verde) al cablului de alimentare. Tabelul
(TAB. 1) indică valorile recomandate în amperi pentru siguranţele cu temporizare,
alese în baza curentului nominal maxim transmis de aparatul de sudură şi în baza
tensiunii nominale de alimentare.
ATENŢIE! Nerespectarea regulilor mai sus menţionate poate duce
la nefuncţionarea sistemului de siguranţă prevăzut de fabricant (clasa I) cu
riscuri grave pentru persoane (de ex. electrocutare) sau pentru obiecte (de ex.
incendiu).
5.4 CONECTĂRILE CIRCUITULUI DE SUDURĂ
ATENŢIE! ÎNAINTE DE EFECTUAREA CONECTĂRILOR DE MAI JOS,
ASIGURAŢI-VĂ CĂ APARATUL DE SUDURĂ ESTE OPRIT ŞI DECONECTAT DE
LA REŢEAUA DE ALIMENTARE.
Tabelul (TAB. 1) indică valorile recomandate pentru cablurile de sudură (în mm
baza curentului maxim transmis de aparatul de sudură.
5.4.1 Sudura TIG
Conectarea pistoletului de sudură
- introduceţi cablul de alimentare cu curent în clema rapidă corespunzătoare (-) / ~.
Conectaţi conectorul cu 3 poli (buton pistolet de sudură) la priza corespunzătoare .
Conectaţi tubul de gaz al pistoletului de sudură la racordul corespunzător.
Conectarea cablului de masă al curentului de sudare
- Se conectează la piesa de sudat sau la bancul metalic pe care este sprijinit, cât mai
aproape posibil de joncţiunea de sudat.
Acest cablu se conectează la clema cu simbolul (+) (~ pentru aparate TIG care
prevăd sudura în CA).
Conectarea la butelia cu gaz (daca se utilizează).
- Strângeţi reductorul de presiune de la ventilul buteliei cu gaz intercalând reductorul
de presiune corespunzător furnizat ca accesoriu, atunci când se foloseşte gaz
Argon.
- Conectaţi tubul de intrare al gazului la reductor şi strângeţi inelul din dotare.
- Slăbiţi piuliţa de reglare a reductorului de presiune înainte de a deschide ventilul
buteliei.
- Deschideţi butelia şi reglaţi cantitatea de gaz (l/min) în funcţie de datele orientative
de folosire, după cum este indicat în tabel (TAB. 4); eventualele reglări de flux
ale gazului pot fi efectuate în timpul sudurii prin acţionarea piuliţei reductorului de
presiune. Verificaţi etanşeitatea tuburilor şi a racordurilor.
ATENŢIE! Închideţi întotdeauna supapa buteliei cu gaz la terminarea lucrului.
5.4.2 Sudarea MMA
Majoritatea electrozilor înveliţi se conectează la polul pozitiv (+) al generatorului;
electrozii care conţin un înveliş cu caracter acid se conectează numai la polul negativ
(-).
Conectare cablu de sudură - cleşte portelectrod
Cablul este dotat la capăt cu o clemă specială care serveşte la apucarea părţii
neacoperite a electrodului.
Acest cablu se conectează la clema cu simbolul (+) .
Conectarea cablului de masă al curentului de sudare
Se conectează la piesa de sudat sau la bancul metalic pe care este sprijinit, cât mai
aproape posibil de joncţiunea de sudat.
Acest cablu se conectează la clema cu simbolul (-).
Recomandări:
- Rotiţi la maxim conectorii cablurilor de sudură în prizele rapide (dacă sunt prezente),
pentru a garanta un contact electric perfect; în caz contrar se poate produce o
supraîncălzire a conectorilor respectivi rezultând în deteriorarea rapidă a acestora
şi pierderea eficacităţii lor.
- Folosiţi cele mai scurte cabluri de sudură posibile.
- Evitaţi folosirea structurilor metalice care nu fac parte din piesa în lucru în locul
cablului de masă al curentului de sudare; acest lucru poate fi periculos pentru
măsurile de siguranţă şi poate avea rezultate nesatisfăcătoare pentru sudură.
6. SUDAREA: DESCRIEREA PROCEDEULUI
6.1 SUDURA TIG
Sudura TIG este un procedeu de sudură care foloseşte căldura produsă de arcul
electric care este aprins şi menţinut între un electrod nefuzibil (de Tungsten) şi piesa
de sudat. Electrodul de Tungsten este susţinut de un pistolet de sudură corespunzător
în măsură să transmită curentul de sudare şi să protejeze electrodul şi baia de sudare
de oxidarea atmosferică prin intermediul unui flux de gaz inert (de obicei Argon: Ar
99.5%) care se scurge prin ajutajul ceramic. (FIG. G).
Este indispensabil ca pentru o bună sudură, să se folosească diametrul exact de
electrod cu tipul de curent corespunzător, precum este prezentat în tabel (TAB. 3).
Protuberanţa normală a electrodului din ajutaj ceramic este de 2-3 mm şi poate atinge
8 mm pentru sudările în unghi.
Sudura se efectuează prin fuziunea celor două margini ale joncţiunii. Pentru grosimi
subţiri preparate în acest scop (de până la 1 mm circa) nu este necesară folosirea
materialului de adaos (FIG. H).
Pentru grosimi mai mari, este necesară folosirea de bare din aceeaşi compoziţie cu
materialul de bază şi cu un diametru corespunzător, şi o pregătire adecvată a marginilor
de sudat (FIG. I). Pentru o mai bună reuşită a sudurii este necesar ca piesele de sudat
să fie foarte bine curăţate, fără urme de oxizi, uleiuri, grăsimi, solvenţi, etc.
6.1.1 Aprindere HF şi LIFT
Aprindere HF:
Aprinderea arcului electric are loc fără un contact între electrodul de Tungsten şi piesa
de sudat, ci printr-o scânteie generată de un dispozitiv de înaltă frecvenţă.
Această modalitate de aprindere nu implică nici angajarea electrodului de Tungsten
în baia de sudură, nici uzura electrodului şi permite o pornire uşoară în toate poziţiile
de sudură.
Procedeu:
Apăsaţi pe butonul pistoletului de sudură, apropiind vârful electrodului de piesa de
sudat (2-3 mm); aşteptaţi aprinderea arcului prin impulsurile HF, şi, cu arcul aprins,
formaţi baia de sudare pe piesă, continuând apoi pe lungimea joncţiunii.
În cazul în care apar dificultăţi la aprinderea arcului, chiar dacă se constată prezenţa
