Referenz für den RSC-Ethernet-Anschluss
Der Sun Remote System Control (RSC)-Ethernet-Anschluss ist als RJ-45-Schnittstelle
auf der RSC-Karte ausgeführt und über die Rückseite des Servers zugänglich.

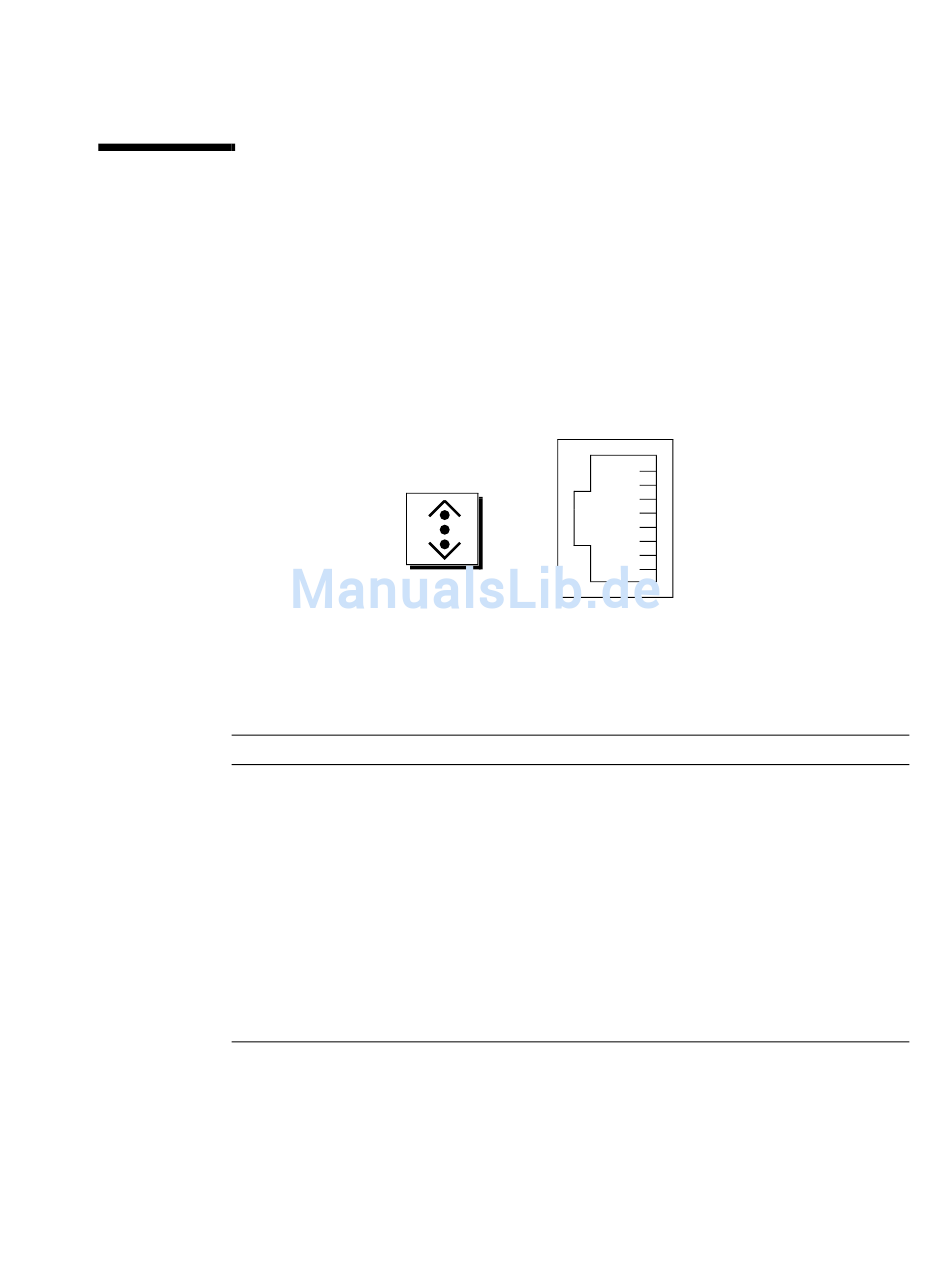

Schematische Darstellung des
RSC-Ethernet-Anschlusses

Signale des RSC-Ethernet-Anschlusses

Pin Signalbeschreibung
1 Transmit/Receive Data0 +
(Daten
übertragen/empfangen0 +)
2 Transmit/Receive Data0 -
(Daten
übertragen/empfangen0 -)
3 Transmit/Receive Data1 +
(Daten
übertragen/empfangen1 +)
4 Transmit/Receive Data2 +
(Daten
übertragen/empfangen2 +)
1
8
Pin Signalbeschreibung
5 Transmit/Receive Data2 -
(Daten
übertragen/empfangen2 -)
6 Transmit/Receive Data1 -
(Daten
übertragen/empfangen1 -)
7 Transmit/Receive Data3 +
(Daten
übertragen/empfangen3 +)
8 Transmit/Receive Data3 -
(Daten
übertragen/empfangen3 -)
Anhang A Anschlussbelegungen 227
