Terminalserver
Patch-Panel
Netra 440
Server

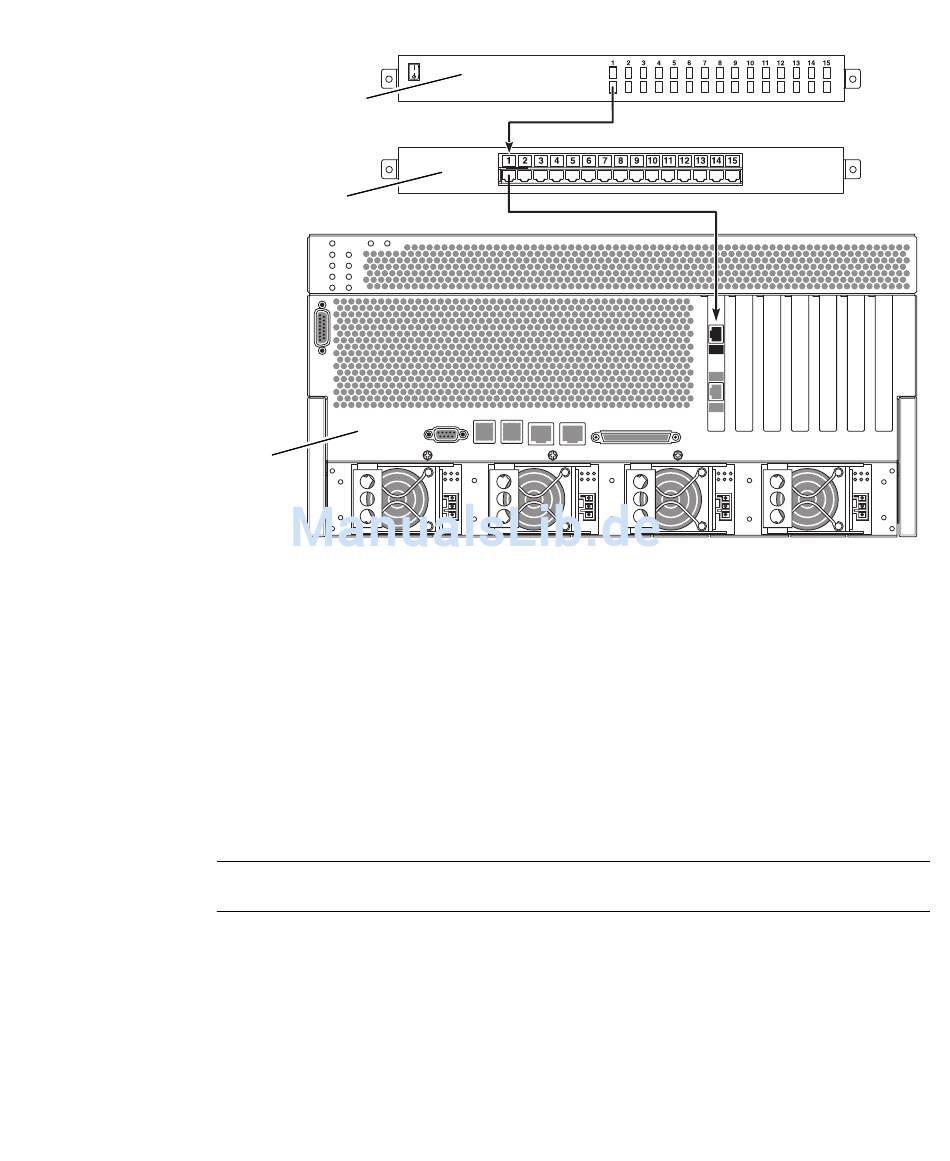

Verbindung zwischen einem Terminalserver und einem Netra 440 Server
ABBILDUNG 5-1
über ein Patch-Panel
Falls die Pin-Belegungen der seriellen Anschlüsse des Servers nicht den Pin-
Belegungen des R-45-Anschlusses des Terminalservers entsprechen, dann müssen
Sie ein Adapterkabel herstellen, das jeden Stift am seriellen Verwaltungsanschluss
des Netra 440 Servers mit dem entsprechenden Stift am seriellen Anschluss des
Terminalservers verbindet.
zeigt, welche Überbrückungen dieses Kabel durchführen muss.
TABELLE 5-1
Kontaktübergänge für den Anschluss an einem typischen
TABELLE 5-1
Terminalserver
Netra 440Serieller Verwaltungsanschluss
Pin an (RJ-45-Schnittstelle)
Pin 1 (RTS)
Pin 2 (DTR)
Pin 3 (TXD)
Pin 4 (Signalerde)
Pin 5 (Signalerde)
Straight-Through-Kabel
Pin am seriellen Anschluss des Terminalservers
Pin 1 (CTS)
Pin 2 (DSR)
Pin 3 (RXD)
Pin 4 (Signalerde)
Pin 5 (Signalerde)
Kapitel 5 Einrichten eines Systemkonsolengeräts
Patch-Kabel zum seriellen
Verwaltungsanschluss
