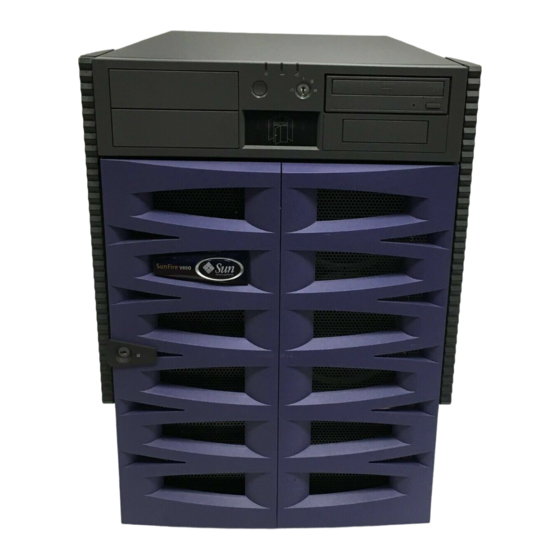

Seite 1 Sun Fire V890 Server ™ Benutzerhandbuch Sun Microsystems Inc. www.sun.com Teile-Nr. 817-6711-12 Oktober 2005, Ausgabe A Bitte senden Sie Ihre Anmerkungen zu diesem Dokument an: http://www.sun.com/hwdocs/feedback...
Seite 2 Copyright 2005 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, Kalifornien 95054, USA. Alle Rechte vorbehalten. Sun Microsystems, Inc. hat die geistigen Eigentumsrechte für die Technik des Produkts, das in diesem Dokument beschrieben ist. Insbesondere und ohne Einschränkung können die geistigen Eigentumsrechte eines oder mehrere der US-Patente umfassen, die unter http://www.sun.com/patents aufgelistet sind, sowie ein oder mehrere zusätzliche Patente bzw.
Seite 3: Inhaltsverzeichnis
Inhalt Regulatory Compliance Statements xiii Declaration of Conformity xvii Safety Agency Compliance Statements xix Vorwort xxxi Überblick über das System 1 Überblick: Der Sun Fire V890 Server 1 Gehäuse 1 Verarbeitungskapazität 2 Systemarbeitsspeicher 2 System-E/A 2 FC-AL-Speicher-Array 3 Andere Peripheriegeräte 4 Ethernet-Schnittstellen 4 Serielle Anschlüsse und die Systemkonsole 4...
Seite 4 RAS-Funktionen (Zuverlässigkeit, Verfügbarkeit und Wartungsfreundlichkeit) 6 Komponenten an der Vorderseite des Servers 7 Komponenten an der Rückseite des Servers 9 Überblick: Status- und Bedienfeld 11 LED-Statusanzeigen 12 Netzschalter 13 Sicherheitsschlüsselschalter 14 Überblick: RAS-Funktionen (Zuverlässigkeit, Verfügbarkeit und Wartungsfreundlichkeit) 16 Hot-Plug-fähige Plattenlaufwerke und PCI-Karten 17 N+1-Redundanz der Stromversorgungseinheiten 18 Hot-Swap-fähige Stromversorgungseinheiten 18 Redundante, Hot-Swap-fähige Lüfter-Einbaurahmen 18...
Seite 5 Anleitung: Installieren des Sun Fire V890 Servers 28 Bevor Sie beginnen 28 Vorgehensweise 29 Anleitung: Einrichten einer Konsole 35 Anleitung: Anschließen eines alphanumerischen Terminals 36 Bevor Sie beginnen 36 Vorgehensweise 36 Nächste Schritte 37 Anleitung: Konfigurieren einer lokalen Grafikkonsole 38...
Seite 6 Überblick: Jumper für die seriellen Anschlüsse 78 Überblick: Flash-PROM-Jumper 80 E/A-Platine des Systems 80 FC-AL-Platten-Backplane 82 Konfiguration des Massenspeichersubsystems 85 Überblick: FC-AL-Technologie 85 Überblick: Merkmale des Sun Fire V890-Massenspeichersubsystems 87 Überblick: Die Komponenten des Massenspeichersubsystems 89 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 7 Überblick: Die FC-AL-Platten-Backplanes 90 Zwei-Schleifen-Konfigurationen 91 Vollständige und getrennte Backplane-Konfigurationen 92 Konfigurationsregeln 92 Überblick: Interne Plattenlaufwerke 93 Konfigurationsregel 94 Überblick: FC-AL-Hostadapter 95 Konfigurationsregeln 96 Überblick: FC-AL-Geräteadressen 97 Konfigurieren von Netzwerkschnittstellen 99 Überblick: Netzwerkschnittstellen 100 Überblick: Redundante Netzwerkschnittstellen 101 Anleitung: Konfigurieren der primären Netzwerkschnittstelle 102 Bevor Sie beginnen 102 Auszuführende Arbeitsschritte 102 Nächste Schritte 103...
Seite 8 Anleitung: Auswählen des Boot-Geräts 112 Bevor Sie beginnen 112 Auszuführende Arbeitsschritte 113 Konfigurieren der System-Firmware 115 Überblick: OpenBoot-Umgebungsüberwachung 116 Aktivieren und Deaktivieren der OpenBoot-Umgebungsüberwachung 117 Automatisches Herunterfahren des Systems 117 Statusinformationen für die OpenBoot-Umgebung 118 Anleitung: Aktivieren der OpenBoot-Umgebungsüberwachung 119 Bevor Sie beginnen 119 Vorgehensweise 119 Anleitung: Deaktivieren der OpenBoot-Umgebungsüberwachung 120...
Seite 9 Gerätepfade 130 Anleitung: Manuelles Dekonfigurieren eines Geräts 132 Vorgehensweise 132 Anleitung: Manuelles Neukonfigurieren eines Geräts 133 Vorgehensweise 133 Anleitung: Abrufen von ASR-Statusinformationen 134 Vorgehensweise 134 Überblick: OpenBoot-Notfallprozeduren 135 Funktionalität des Befehls Stop-A 135 Funktionalität des Befehls Stop-D 136 Funktionalität des Befehls Stop-F 136 Funktionalität des Befehls Stop-N 136 Anweisungen: Implementieren des Befehls Stop-N 137 Bevor Sie beginnen 137...
Seite 10 Weitere Informationen 150 Überblick: Sun Remote System Control (RSC)-Software 151 RSC-Funktionen 151 RSC-Benutzeroberflächen 152 Weitere Informationen 152 Überblick: Volume-Management-Software 153 Multipathing-Software 154 RAID-Konzepte 154 Plattenverkettung 155 RAID 1: Platten-Mirroring 155 RAID 0: Platten-Striping 156 RAID 5: Platten-Striping mit Parität 156 Hot Spares (Hot Relocation) 156 Überblick: Das Solaris-Dienstprogramm luxadm 157 Weitere Informationen 157...
Seite 11 Nächste Schritte 171 Anleitung: Auswerfen einer CD oder DVD mit Softwarebefehlen 172 Bevor Sie beginnen 172 Vorgehensweise 172 Nächste Schritte 173 Anleitung: Manuelles Auswerfen einer CD oder DVD 173 Bevor Sie beginnen 173 Vorgehensweise 173 Nächste Schritte 175 Anleitung: Auswerfen einer CD oder DVD mit einer Notfallprozedur 175 Bevor Sie beginnen 175 Vorgehensweise 175 Nächste Schritte 176...
Seite 12 Vorgehensweise 182 Anleitung: Reinigung von Bandlaufwerken 182 Bevor Sie beginnen 182 Vorgehensweise 183 Anschlussbelegungen 185 Referenz: Serielle Anschlüsse A und B 186 Schematische Darstellung des seriellen Anschlusses 186 Anschlussbelegung der seriellen Anschlüsse 186 Referenz: USB-Anschlüsse 187 Schematische Darstellung eines USB-Anschlusses 187 Anschlussbelegung der USB-Anschlüsse 187 Referenz: Twisted-Pair-Ethernet-Anschluss 188 Schematische Darstellung des TPE-Anschlusses 188...
Seite 13: Regulatory Compliance Statements
Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense. Modifications: Any modiﬁcations made to this device that are not approved by Sun Microsystems, Inc. may void the authority granted to the user by the FCC to operate this equipment.
Seite 14 ICES-003 Class A Notice - Avis NMB-003, Classe A This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. ICES-003 Class B Notice - Avis NMB-003, Classe B This Class B digital apparatus complies with Canadian ICES-003.
Seite 15 BSMI Class A Notice The following statement is applicable to products shipped to Taiwan and marked as Class A on the product compliance label. CCC Class A Notice The following statement is applicable to products shipped to China and marked with “Class A” on the product’s compliance label.
Seite 16 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 17: Declaration Of Conformity
Declaration of Conformity Compliance Model Number: Product Family Name: Sun Fire V890 European Union This equipment complies with the following requirements of the EMC Directive 89/336/EEC: As Telecommunication Network Equipment (TNE) in both Telecom Centers and Other Than Telecom Centers per (as applicable): EN300-386 V.1.3.1 (09-2001) Required Limits:...
Seite 18 xviii Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 19: Safety Agency Compliance Statements
Do not make mechanical or electrical modifications to the the equipment’s electrical rating label. equipment. Sun Microsystems is not responsible for Never push objects of any kind through openings in ■ regulatory compliance of a modified Sun product.
Seite 20: Power Cord Connection
SELV Compliance The following caution applies only to devices with multiple power cords: Safety status of I/O connections comply to SELV requirements. Caution – For products with multiple power cords, all power cords must be disconnected Power Cord Connection to completely remove power from the system. Caution –...
Seite 21: Conformité Aux Normes De Sécurité
Rack System Warning CD and DVD Devices The following warnings apply to Racks and Rack Mounted The following caution applies to CD, DVD, and other systems. optical devices. Caution – For safety, equipment should Caution – Use of controls, adjustments, or the always be loaded from the bottom up.
Seite 22: Connexion Du Cordon D'alimentation
Modification du matériel de cordon d'alimentation à usage domestique avec les produits Sun. N'apportez aucune modification mécanique ou électrique au matériel. Sun Microsystems décline toute responsabilité quant à la non-conformité éventuelle d'un produit Sun L'avertissement suivant s'applique uniquement aux modifié.
Seite 23 Mise en garde relative aux batteries Attention – Afin d'éviter que le rack ne penche pendant l'installation du matériel, tirez Attention – Les batteries risquent d’exploser la barre anti-basculement du rack. en cas de manipulation maladroite ou de remplacement incorrect. Pour les systèmes dont les batteries sont remplaçables, effectuez Attention –...
Seite 24: Einhaltung Sicherheitsbehördlicher Vorschriften
Gerät angebrachten Etikett entsprechen. Nehmen Sie keine elektrischen oder mechanischen Führen Sie niemals Fremdobjekte in die Öffnungen ■ Gerätemodifikationen vor. Sun Microsystems ist für die am Gerät ein. Es können gefährliche Spannungen anliegen. Leitfähige Fremdobjekte können einen Einhaltung der Sicherheitsvorschriften von modifizierten Kurzschluss verursachen, der einen Brand, Strom- Sun-Produkten nicht haftbar.
Seite 25: Anschluss Des Netzkabels
Anschluss des Netzkabels Warnung bezüglich Batterien Achtung – Sun-Geräte sind für Achtung – Bei unsachgemäßer Handhabung Stromversorgungssysteme mit einem oder nicht fachgerechtem Austausch der geerdeten neutralen Leiter (geerdeter Batterien besteht Explosionsgefahr. Verwen- Rückleiter bei gleichstrombetriebenen den Sie bei Systemen mit austauschbaren Geräten) ausgelegt.
Seite 26: Normativas De Seguridad
Kippschutz am Rack, um ein Umkippen zu ella se explican las medidas de seguridad que debe tomar al vermeiden. instalar un producto de Sun Microsystems. Medidas de seguridad Achtung – Um extreme Betriebstemperaturen im Rack zu vermeiden, stellen Sie sicher, dass Para su protección, tome las medidas de seguridad...
Seite 27: Nivel De Ruido
Precaución – No todos los cables de alimentación tienen la misma clasificación No realice modificaciones de tipo mecánico ni eléctrico en el equipo. Sun Microsystems no se hace responsable del eléctrica. Los alargadores de uso doméstico no cuentan con protección frente a sobrecargas y cumplimiento de normativas en caso de que un producto no están diseñados para su utilización con...
Seite 28 La siguiente medida solamente se aplica a aquellos Advertencia sobre el sistema en bastidor dispositivos que dispongan de varios cables de Las advertencias siguientes se aplican a los sistemas alimentación: montados en bastidor y a los propios bastidores. Precaución – En los productos que cuentan Precaución –...
Seite 29 Dispositivos de CD y DVD La siguiente medida se aplica a los dispositivos de CD y DVD, así como a otros dispositivos ópticos: Precaución – La utilización de controles, ajustes o procedimientos distintos a los aquí especificados puede dar lugar a niveles de radiación peligrosos.
Seite 30 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 31: Vorwort
Die Informationen in diesem Handbuch werden in modularer Form dargeboten, sodass Sie schnell die Informationen zur Installation, Konfiguration und Verwendung des Sun Fire V890 Servers finden, die Sie jeweils benötigen. Wenn Sie sich die Überschriften der einzelnen Module anschauen, finden Sie immer wiederkehrende Stichwörter, die Sie direkt zu den gewünschten Informationen leiten, wie z.
Seite 32: Typografische Konventionen
UNIX-Befehle ® Dieses Dokument enthält u. U. keine Informationen zu grundlegenden UNIX Befehlen und Prozeduren, wie z. B. zum Herunterfahren oder Starten des Systems und zum Konfigurieren von Geräten. Weiterführende Informationen finden Sie in den folgenden Dokumenten: Solaris-Handbuch für Sun-Peripheriegeräte ■...
Seite 33: Shell-Eingabeaufforderungen
Installation Sun Fire V890 Server Rack-Montage-Handbuch Sun Fire V490/V890 - Konfigurationshandbuch für das CPU-/ Speicher-Modul Installationsanweisungen für Solaris Solaris (SPARC-Plattform-Edition) Installationshandbuch Solaris (SPARC-Plattform-Edition)-Versionshinweise Solaris Installationshandbuch Solaris Installationshandbuch für Fortgeschrittene Wartung und Reparatur Sun Fire V890 Server Service Manual Vorwort xxxiii...
Seite 34: Zugriff Auf Die Sun-Dokumentation
Solaris Systemverwaltungsdokumentation Platform Notes: The eri FastEthernet Device Driver Platform Notes: The Sun GigabitEthernet Device Driver Platform Notes: Using luxadm Software Sun Fire V890 Dynamic Reconfiguration User’s Guide OpenBoot 4.x Command Reference Manual OpenBoot PROM-Erweiterungen für Diagnosefunktionen OpenBoot 4.x Quick Reference Fernüberwachung und...
Seite 35: Kontaktieren Der Technischen Unterstützung Von Sun
Kontaktieren der technischen Unterstützung von Sun Bei technischen Fragen zu diesem Produkt, die in diesem Dokument nicht beantwortet werden, finden Sie weitere Informationen unter: http://www.sun.com/service/contacting Kommentare und Anregungen Da wir an einer ständigen Verbesserung unserer Dokumentationen interessiert sind, freuen wir uns über Ihre Kommentare und Anregungen. Senden Sie uns Ihre Kommentare unter: http://www.sun.com/hwdocs/feedback Bitte geben Sie dabei den Titel und die Teilenummer Ihres Dokuments an:...
Seite 36 xxxvi Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 37: Überblick Über Das System
K A P I T E L Überblick über das System In diesem Kapitel werden der Sun Fire V890 Server vorgestellt und einige Leistungsmerkmale beschrieben. Das Kapitel enthält Informationen zu den folgenden Themen: „Überblick: Der Sun Fire V890 Server“ auf Seite 1 ■...
Seite 38: Verarbeitungskapazität
Verarbeitungskapazität Die Prozessorleistung wird durch bis zu vier CPU-/Speicherplatinen bereitgestellt. Jede dieser Platinen enthält folgende Komponenten: Zwei Dual-Thread-UltraSPARC-Prozessoren ■ Lokaler externer SRAM (Static Random Access Memory)-Cachespeicher ■ Steckplätze für 16 Speichermodule (acht pro Prozessor) ■ Ein vollständig konfiguriertes System enthält insgesamt acht UltraSPARC- Prozessoren auf vier CPU-/Speicherplatinen.
Seite 39: Fc-Al-Speicher-Array
Ausführliche Informationen hierzu finden Sie unter „Vollständige und getrennte Backplane-Konfigurationen“ auf Seite 92 sowie im Sun Fire V890 Server Service Manual im Anhang „Split Backplane Configurations“. Bei Installation von Ein- oder Mehrkanal-PCI-Hostadapterkarten und der entsprechenden Systemsoftware können auch externe, aus mehreren Platten bestehende Speichersubsysteme und RAID (Redundant Array of Independent Disks)-Speicher-Arrays unterstützt werden.
Seite 40: Andere Peripheriegeräte
Andere Peripheriegeräte An der Vorderseite des Sun Fire V890 Servers befinden sich drei Einbauschächte. Einer dieser Schächte enthält in allen Systemkonfigurationen standardmäßig ein IDE-DVD-ROM-Laufwerk. Die beiden anderen Schächte dienen für ein optionales Wide-SCSI-Wechselbandgerät, das separat erhältlich ist. Für das Bandlaufwerk ist auch ein SCSI-Kabel und eine SCSI-Adapterkarte erforderlich, die beide separat erhältlich sind.
Seite 41: Überwachen Und Verwalten Mit Rsc-Software
Verwaltung von geografisch verteilten Systemen bzw. Systemen, zu denen kein direkter Zugang möglich ist, von einem zentralen Standort aus. Die RSC-Software greift auf die in allen Sun Fire V890 Servern enthaltene Systemcontroller-Karte zu. Die Systemcontroller-Karte arbeitet unabhängig vom Hostserver und benötigt 5 Volt des von den Stromversorgungseinheiten des Systems bereitgestellten Standby- Stroms.
Seite 42: Stromversorgung
„Überblick: Stromversorgungseinheiten“ auf Seite Optionen für die Rack-Montage Der Sun Fire V890 Server kann in jedem dem Standard EIA (Electronic Industries Association) 310 entsprechenden 19-Zoll-Rack (48,3 cm) mit mindestens 17 Rack- Einheiten (29,8 Zoll, 75,6 cm) verfügbarem vertikalem Montageplatz und ausreichender Lastaufnahmekapazität installiert werden.
Seite 43: Komponenten An Der Vorderseite Des Servers
Komponenten an der Vorderseite des Servers Die folgende Abbildung zeigt die Vorderseite des Servers mit geöffneter Vordertür. Netzschalter Sicherheitsschlüsselschalter DVD-ROM- Laufwerk Status- und Bedienfeld Platten- laufwerke Plattenlaufwerk-LEDs Informationen zu den Bedienelementen und Statusanzeigen an der Vorderseite des Servers finden Sie unter „Überblick: Status- und Bedienfeld“...
Seite 44 Der Zugriff auf die internen Plattenlaufwerke des Systems erfolgt über eine große Klapptür an der Vorderseite des Servers. Zur Erhöhung der Sicherheit des Systems ist die Klapptür mit einem Schloss gesichert. Wenn sich der Schlüssel in waagerechter Position befindet, ist das Schloss geöffnet. Achten Sie vor dem Schließen der Tür darauf, dass sich der Schlüssel in waagerechter Position befindet.
Seite 45: Komponenten An Der Rückseite Des Servers
Komponenten an der Rückseite des Servers Die folgende Abbildung zeigt die Rückseite des Servers. SC-Gigabit Ethernet- PCI-Steckplatz 8 Schnittstelle PCI-Steckplatz 7 PCI-Steckplatz 6 PCI-Steckplatz 5 PCI-Steckplatz 4 PCI-Steckplatz 3 PCI-Steckplatz 2 PCI-Steckplatz 1 PCI-Steckplatz 0 USB B USB A TPE Fast- Serieller Ethernet- Anschluss A/B...
Seite 46 163. Direkt über der mittleren Stromversorgungseinheit befindet sich eine Erdungsschraube. Bei der Installation des Sun Fire V890 Servers in einem Rack oder beim Anschluss des Servers an ein externes Speicher-Array ist dafür zu sorgen, dass zwischen der Erdungsschraube des Servers und der Erdungsschraube am Rack- Gehäuse bzw.
Seite 47: Überblick: Status- Und Bedienfeld
Überblick: Status- und Bedienfeld Das Status- und Bedienfeld besteht aus mehreren LED-Statusanzeigen, einem Netzschalter und einem Sicherheitsschlüsselschalter. Die folgende Abbildung zeigt das Status- und Bedienfeld. Systemfehler, LED „Spannung/OK“- Ausbau OK, LED Netzschalter Sicherheitsschlüsselschalter Stromausfall Achtung Achtung rechts links Thermischer Thermischer Fehler Fehler Plattenausfall...
Seite 48: Led-Statusanzeigen
LED-Statusanzeigen Die LED-Statusanzeigen zeigen allgemeine Informationen zum Status des Systems an, warnen Sie, wenn Systemprobleme auftreten, und helfen Ihnen, die Ursache für Systemfehler und -ausfälle einzugrenzen: Die drei LEDs zur Anzeige des allgemeinen Status im oberen Bereich geben Ihnen ■ einen Überblick über den aktuellen Status des Systems.
Seite 49: Netzschalter
Name Symbol Beschreibung Plattenausfall Das Leuchten dieser gelben LED zeigt an, dass ein schwerwiegender Fehler des Plattensubsystems vorliegt, der das System wahrscheinlich zum Absturz bringen wird. Wenn diese LED leuchtet, leuchtet bzw. leuchten u. U. auch eine oder mehrere Platten-LEDs an der Vorderseite des Plattengehäuses, um die Quelle des Fehlers anzuzeigen.
Seite 50: Sicherheitsschlüsselschalter
Bei laufendem Betriebssystem bewirkt das kurzzeitige Drücken des Netzschalters ein ordnungsgemäßes, softwaregesteuertes Herunterfahren des Systems. Wird der Netzschalter länger als 5 Sekunden gedrückt, wird das System hardwaregesteuert sofort ausgeschaltet. Achtung – Vorzugsweise sollte die softwaregesteuerte Methode Verwendung ﬁnden. Durch Erzwingen eines sofortigen hardwaregesteuerten Herunterfahrens kann es zu Beschädigungen der Plattenlaufwerke und zum Verlust von Daten kommen.
Seite 51 Position Symbol Beschreibung Diagnose Durch diese Einstellung wird der Service-Modus des Systems aktiviert und festgelegt, dass beim Systemstart und Zurücksetzen der Einschalttest (POST) durchgeführt und die OpenBoot- Diagnosesoftware auf einem von Sun vorgegebenen Level ausgeführt wird. Für den Netzschalter gilt dasselbe wie in der Schlüsselschalterposition „Normal“.
Seite 52: Überblick: Ras-Funktionen (Zuverlässigkeit, Verfügbarkeit Und Wartungsfreundlichkeit)
System nach einem Systemausfall wieder in Betrieb genommen werden kann. Diese drei Aspekte zusammengenommen gewährleisten einen nahezu ununterbrochenen Systembetrieb. Zur Gewährleistung eines hohen Maßes an Zuverlässigkeit, Verfügbarkeit und Wartungsfreundlichkeit bietet das Sun Fire V890-System die folgenden Funktionen: Hot-Plug-fähige Plattenlaufwerke und PCI-Karten ■ N+1-Redundanz der Stromversorgungseinheiten ■...
Seite 53: Hot-Plug-Fähige Plattenlaufwerke Und Pci-Karten
Hot-Plug-fähige Plattenlaufwerke und PCI-Karten Bei der Entwicklung der Hardware für das Sun Fire V890-System wurde großer Wert auf die Hot-Plug-Fähigkeit der internen Plattenlaufwerke und PCI-Karten gelegt. Mit der richtigen Softwareunterstützung kann ein qualifizierter Servicetechniker diese Komponenten bei laufendem Systembetrieb installieren bzw. entfernen.
Seite 54: N+1-Redundanz Der Stromversorgungseinheiten
N+1-Redundanz der Stromversorgungseinheiten Das System enthält drei Stromversorgungseinheiten, von denen zwei einsatzbereit sein müssen, damit das System verwendet werden kann. Die dritte Stromversorgungseinheit stellt die N+1-Redundanz sicher, sodass der Systembetrieb auch dann noch aufrechterhalten bleibt, wenn eine der Stromversorgungseinheiten ausfällt. Weitere Informationen zu den Stromversorgungseinheiten, der Stromversorgungsredundanz und den Konfigurationsregeln für die Stromversorgungseinheiten finden Sie unter...
Seite 55: Steuerung Und Überwachung Der Umgebungsbedingungen
Steuerung und Überwachung der Umgebungsbedingungen Das Sun Fire V890-System verfügt über ein Subsystem zur Überwachung der Umgebungsbedingungen. Dieses Subsystem bietet Schutz vor folgenden Bedingungen: Extreme Temperaturen ■ Kein adäquater Luftstrom im System ■ Probleme mit den Stromversorgungseinheiten ■ Die Überwachungs- und Steuerungsfunktionen sind sowohl auf der Betriebssystemebene als auch in der Flash-PROM-Firmware des Systems angesiedelt.
Seite 56: Lüfterüberwachung
Diese Abschaltfunktion bei thermischen Fehlern ist als Ausfallschutzmaßnahme auch in die Hardwareschaltung integriert. Sie bietet zusätzlichen Schutz für den unwahrscheinlichen Fall, dass das Subsystem zur Überwachung der Umgebungsbedingungen sowohl auf Software- als auch auf Firmware-Ebene nicht mehr funktioniert. Alle Fehler- und Warnmeldungen werden auf der Systemkonsole ausgegeben (sofern eine angeschlossen ist) und in der Datei /var/adm/messages protokolliert.
Seite 57: Automatische Systemwiederherstellung (Asr)
Konfiguration eingeführt, um die Systemwiederherstellung und Serververfügbarkeit zu verbessern. Diese Änderungen, die das Verhalten von Servern wie dem Sun Fire V890 Server betreffen, sind in OpenBoot PROM Enhancements for Diagnostic Operation beschrieben. Dieses Dokument ist auf der Sun Fire V890-Dokumentations- CD vorhanden.
Seite 58: Remote System Control-Software
Verwaltung von geografisch verteilten Systemen bzw. Systemen, zu denen kein direkter Zugang möglich ist, von einem zentralen Standort aus. Die RSC-Software greift auf die Systemcontroller-Karte auf der E/A-Platine des Sun Fire V890-Systems zu. Die Systemcontroller-Karte bietet eine private Ethernet-Verbindung zu einer entfernten Konsole sowie eine serielle Verbindung zu einem lokalen alphanumerischen Terminal.
Seite 59: Fc-Al-Massenspeichersubsystem Mit Zwei-Schleifen-Unterstützung (Dual-Loop)
„Vollständige und getrennte Backplane-Konfigurationen“ auf Seite 92 sowie im Sun Fire V890 Server Service Manual im Anhang „Split Backplane Configurations“. Unterstützung für RAID-Speicherkonfigurationen Mithilfe einer Software-RAID-Anwendung, wie z. B. Solstice DiskSuite™, können Sie den verfügbaren Systemplattenspeicher in einer Vielzahl unterschiedlicher RAID-Level konfigurieren.
Seite 60: Fehlerkorrektur Und Paritätsprüfung
Fehlerkorrektur und Paritätsprüfung Auf allen internen Systemdatenpfaden kommt ECC (Error-Correcting Code) zum Einsatz, um ein hohes Maß an Datenintegrität sicherzustellen. Alle Daten, die zwischen den Prozessoren, dem Arbeitsspeicher und den PCI-Brücken transportiert werden, sind auf der gesamten Strecke durch ECC geschützt. Das System meldet und protokolliert korrigierbare ECC-Fehler.
Seite 61 Konfiguration eingeführt, um die Systemwiederherstellung und Serververfügbarkeit zu verbessern. Diese Änderungen, die das Verhalten von Servern wie dem Sun Fire V890 Server betreffen, sind in OpenBoot PROM Enhancements for Diagnostic Operation beschrieben. Dieses Dokument ist auf der Sun Fire V890-Dokumentations- CD vorhanden.
Seite 62 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 63: Einrichten Des Systems
K A P I T E L Einrichten des Systems In diesem Kapitel wird beschrieben, was Sie tun müssen, um den Sun Fire V890 Server betriebsbereit zu machen. Zur entsprechenden Software sind in diesem Kapitel nur einige wenige Erläuterungen enthalten. An den betreffenden Stellen wird stattdessen auf die jeweiligen Softwarehandbücher verwiesen, denen Sie...
Seite 64: Überblick: Lieferumfang
Schritte stets in der angegebenen Reihenfolge durch. Bevor Sie beginnen Der Sun Fire V890 Server ist ein Mehrzweckserver, den Sie für viele Anwendungen einsetzen können. Wie Sie das System im Einzelnen einrichten müssen, hängt davon ab, welche Funktionen es erfüllen soll.
Seite 65: Vorgehensweise
„Überblick: Lieferumfang“ auf Seite 2. Richten Sie das System in einer entsprechenden Umgebung ein. Der Sun Fire V890 Server kann einzeln stehend oder als Rack eingerichtet werden. Wenn Sie das System in ein Rack einbauen, folgen Sie den Anweisungen im Sun Fire V890 Server Rack-Montage-Handbuch, den Sie auf folgender Website finden: http://www.sun.com/documentation.
Seite 66 5. Installieren Sie alle optionalen Komponenten, die Sie zusammen mit Ihrem System erhalten haben. Wenn Sie Zusatzgeräte bestellt haben, die nicht werkseitig vorinstalliert wurden, finden Sie im Sun Fire V890 Server Service Manual die entsprechenden Anleitungen zur Installation. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 67 Komponenten nur von qualifizierten Fachkräften installiert werden. Die Installationsanweisungen für diese Komponenten finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. 6. Konfigurieren Sie, sofern nötig, die Jumper der seriellen Anschlüsse, und schließen Sie die seriellen Peripheriegeräte an.
Seite 68 Betriebssystems verwendet werden kann. Das Betriebssystem muss vor dem Einrichten einer RSC-Konsole installiert werden. 8. Bereiten Sie die Netzwerkschnittstelle(n) vor. Die Standardkonfiguration des Sun Fire V890 Servers verfügt über zwei On-Board- Ethernet-Schnittstellen: eine Fast-Ethernet-Schnittstelle und eine Gigabit-Ethernet- Schnittstelle. Über eine Reihe von unterstützten PCI-Karten können Verbindungen zu zusätzlichen Ethernet-Netzwerken oder anderen Netzwerktypen hergestellt...
Seite 69 10. Installieren und starten Sie das Solaris-Betriebssystem. Die entsprechenden Installationsanweisungen finden Sie in den Unterlagen, die Sie mit Ihrer Solaris-Software erhalten haben. Sie sollten auch die Sun Fire V890 Server Produkthinweise lesen, um Informationen zu Ihrem Solaris-Betriebssystem zu erhalten. 11. Installieren und konfigurieren Sie die RSC (Remote System Control)-Software.
Seite 70 Der Sun Fire V890 Server verfügt über zwei On-Board-Ethernet-Schnittstellen. Zusätzliche Schnittstellen und Verbindungen sind durch Installieren entsprechender PCI-Schnittstellenkarten verfügbar. Anweisungen zur Installation finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. 17. Laden Sie die elektronische Dokumentation von der Sun Fire V890- Dokumentations-CD.
Seite 71: Anleitung: Einrichten Einer Konsole
Handbuch OpenBoot 4.x Command Reference Manual, das Sie auf der Website: in „Solaris on Sun Hardware”. Aktuelle Informationen http://docs.sun.com finden Sie in Sun Fire V890 Server Produkthinweise. 3. Installieren Sie auf Ihrem Server eine lokale Grafikkonsole. Der Server wird oft ohne Maus, Tastatur, Monitor oder Frame-Puffer für die Anzeige von Grafiken geliefert.
Seite 72: Anleitung: Anschließen Eines Alphanumerischen Terminals
Hinweis – Beachten Sie, dass die RSC-Konsole nicht für Erstinstallationen des Solaris-Betriebssystems verwendet werden kann. Das Betriebssystem muss vor dem Einrichten einer RSC-Konsole installiert werden. Nachdem Sie das Betriebssystem und die RSC-Software installiert haben, können Sie das System so konfigurieren, dass RSC als Systemkonsole fungiert.
Seite 73: Nächste Schritte
3. Stecken Sie das Netzkabel des Terminals in eine Steckdose. 4. Stellen Sie für das Terminal folgende Empfangswerte ein: 9600 Baud ■ 8 Bit, keine Parität, 1 Stoppbit ■ Weitere Informationen dazu finden Sie in der Dokumentation zu Ihrem Terminal. Nächste Schritte Sie können jetzt Systembefehle eingeben und Systemmeldungen anzeigen.
Seite 74: Anleitung: Konfigurieren Einer Lokalen Grafikkonsole
Karten und -Busse“ auf Seite Hinweis – PCI-Karten dürfen nur von qualifiziertem Fachpersonal installiert werden. Die Installationsanweisungen für PCI-Karten finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 75 2. Verbinden Sie das Videokabel des Monitors mit dem Videoanschluss der Grafikkarte. Drehen Sie die Rändelschrauben fest, um die Verbindung zu sichern. 3. Schließen Sie das Stromkabel des Monitors an eine geeignete Netzsteckdose an. 4. Schließen Sie das Tastaturkabel an einen der USB-Anschlüsse des Systems an. Kapitel 2 Einrichten des Systems...
Seite 76: Nächste Schritte
5. Schließen Sie das Mauskabel an den anderen USB-Anschluss des Systems oder an einen USB-Anschluss an der Tastatur an, sofern vorhanden. Nächste Schritte Sie können jetzt Systembefehle eingeben und Systemmeldungen anzeigen. Fahren Sie mit der Installation bzw. Diagnose fort. Anleitung: Einschalten des Systems Bevor Sie beginnen Die folgenden Schritte gelten nicht, wenn das Betriebssystem bereits installiert ist und Sie gerade ein neues internes Bauteil oder ein externes Speichergerät installiert...
Seite 77 POST- und OpenBoot-Diagnosetests aus und zeigt die Ausgabe an. Informationen für die OpenBoot-Standardkonfiguration für Diagnosetests finden Sie im Handbuch OpenBoot PROM Enhancements for Diagnostic Operation, das auf der Sun Fire V890-Dokumentations-CD vorhanden ist. Weitere Informationen zu Schlüsselschaltern finden Sie unter „Überblick: Status- und Bedienfeld“...
Seite 78: Nächste Schritte
Dauer und zum Anpassen der Standardkonfiguration nach dem ersten Einschalten lesen Sie das Handbuch OpenBoot PROM Enhancements for Diagnostic Operation, das auf der Sun Fire V890-Dokumentations-CD vorhanden ist. 5. Stellen Sie den Schlüsselschalter auf die Position „Gesperrt“. Damit verhindern Sie, dass jemand versehentlich das System ausschaltet.
Seite 79: Anleitung: Ausschalten Des Systems
Anleitung: Ausschalten des Systems Vorgehensweise 1. Setzen Sie die Benutzer davon in Kenntnis, dass das System ausgeschaltet wird. 2. Erstellen Sie gegebenenfalls Sicherheitskopien Ihrer Systemdateien und -daten. 3. Stellen Sie sicher, dass sich der Schlüsselschalter an der Vorderseite in der Position „Normal“...
Seite 80 5. Warten Sie, bis die LED „Spannung/OK“ an der Vorderseite erlischt. 6. Stellen Sie den Schlüsselschalter auf die Position „Erzwungenes Aus“, indem Sie ihn um 360˚ entgegen dem Uhrzeigersinn drehen. Position „Erzwungenes Aus“ Achtung – Achten Sie darauf, dass Sie den Schlüsselschalter auf die Position „Erzwungenes Aus“...
Seite 81: Anleitung: Durchführen Eines Neukonfigurationsstarts
Komponenten nur von qualifizierten Fachkräften installiert werden. Die Installationsanweisungen für diese Komponenten finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Bevor Sie beginnen Achtung – Bevor Sie das System einschalten, müssen Sie sicherstellen, dass die Vorder- und Seitentür sowie alle äußeren Plastikabdeckungen ordnungsgemäß...
Seite 82: Vorgehensweise
Zum Anpassen der Standardkonfiguration nach dem ersten Einschalten lesen Sie das Handbuch OpenBoot PROM Enhancements for Diagnostic Operation, das auf der Sun Fire V890- Dokumentations-CD vorhanden ist. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 83: Nächste Schritte
6. Geben Sie an der Eingabeaufforderung ok Folgendes ein: ok env-on Environmental monitor is ON ok boot -r Der Befehl env-on reaktiviert die OpenBoot-Umgebungsüberwachung, die unter Umständen aufgrund der Abbruchsequenz deaktiviert worden ist. Der Befehl boot -r baut die Gerätestruktur für das System neu auf und berücksichtigt dabei alle neu installierten Bauteile, sodass sie vom Betriebssystem erkannt werden.
Seite 84: Anleitung: Verwenden Von Rsc Als Systemkonsole
Weitere Informationen zur OpenBoot-Firmware entnehmen Sie dem OpenBoot 4.x Command Reference Manual. Dieses Handbuch finden Sie auf der Website in „Solaris on Sun Hardware“. Aktuelle Informationen http://docs.sun.com finden Sie auch in Sun Fire V890 Server Produkthinweise. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 85: Vorgehensweise
Achtung – Mit Ausnahme der Plattenlaufwerke und Stromversorgungseinheiten dürfen alle anderen internen Komponenten nur von qualifizierten Fachkräften installiert werden. Die Installationsanweisungen für diese Komponenten finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Kapitel 2 Einrichten des Systems...
Seite 86: Nächste Schritte
Informationen zur OpenBoot-Firmware finden Sie in OpenBoot 4.x Command Reference Manual, unter: in „Solaris on Sun Hardware”. http://docs.sun.com Aktuelle Informationen finden Sie auch in Sun Fire V890 Server Produkthinweise. Vorgehensweise 1. Geben Sie folgende Befehle an der Systemeingabeaufforderung ok ein: ok diag-console ttya...
Seite 87 2. Damit die Änderungen sofort wirksam werden, müssen Sie den folgenden Befehl eingeben: ok reset-all Das System speichert die Parameteränderungen dauerhaft und bootet automatisch, wenn die OpenBoot-Variable auto-boot? auf true (Standardwert) gesetzt ist. Hinweis – Durch einen Neustart des Systems werden die Änderungen ebenfalls sofort wirksam.
Seite 88 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 89: Hardwarekonfiguration
K A P I T E L Hardwarekonfiguration Dieses Kapitel enthält Informationen zur Hardwarekonfiguration für den Sun Fire V890 Server. Folgende Themen werden behandelt: „Überblick: CPU-/Speicherplatinen“ auf Seite 54 ■ „Überblick: Speichermodule“ auf Seite 57 ■ „Überblick: PCI-Karten und -Busse“ auf Seite 62 ■...
Seite 90: Überblick: Cpu-/Speicherplatinen
(Chip Multithreading) mit jeweils 16 MB externem Level-2-SRAM-Cachespeicher sowie Steckplätze für 16 Speichermodule. Der externe Cachespeicher kann nicht aufgerüstet werden. Hinweis – In einem Sun Fire V890-System müssen Sie CPU-/Speicherplatinen derselben Geschwindigkeit verwenden. Die Chip Multithreading-Technologie ermöglicht zwei Threads pro UltraSPARC- Prozessor.
Seite 91 Der folgenden Abbildung können Sie die Position der vier Steckplätze für CPU- /Speicherplatinen auf der Hauptplatine des Systems entnehmen. Die Steckplätze sind mit A bis D (von unten nach oben) gekennzeichnet. Die virtuellen Prozessen (CPUs) im System sind abhängig vom jeweiligen Steckplatz der CPU- /Speicherplatine durchnummeriert.
Seite 92 Servicetechniker an ihrer Stelle sofort entweder eine andere Platine oder aber ein Luftleitblech einsetzen, um das automatische Herunterfahren des Systems aufgrund der thermischen Bedingungen zu verhindern. Anweisungen zur Installation finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 93: Überblick: Speichermodule
Überblick: Speichermodule Im Sun Fire V890 Server arbeiten 3,3-Volt-DIMMs mit hoher Kapazität. Die DIMMs werden mit SDRAM (Synchronous Dynamic Random Access Memory)-Chips gefertigt, die mit einer Taktfrequenz von 75 MHz arbeiten. Das System unterstützt DIMMs mit unterschiedlicher Kapazität. Näheres hierzu finden Sie in Sun Fire V490/V890 - Konfigurationshandbuch für das CPU-/Speicher Modul unter:...
Seite 94 Für das Ein- oder Ausbauen von DIMMs muss ein qualifizierter Servicetechniker erst die jeweilige CPU-/Speicherplatine ausbauen. Die Speicherbänke müssen immer vollständig und mit jeweils identischen DIMMs bestückt sein. Das heißt, dass alle vier DIMMs in einer Bank vom selben Hersteller stammen und die gleiche Kapazität besitzen müssen (z.B.
Seite 95: Speicher-Interleaving
Speicher-Interleaving Maximieren Sie die Speicherbandbreite Ihres Systems, indem Sie dessen Interleaving-Funktionen nutzen. Sun Fire V890-Systeme unterstützen 2-, 4- und 8-Weg-Speicher-Interleaving. In den meisten Fällen führen höhere Interleaving- Faktoren zu einer höheren Arbeitsgeschwindigkeit des Systems. Die tatsächlichen Ergebnisse können jedoch anwendungsbedingt unterschiedlich ausfallen.
Seite 96: Konfigurationsregeln
Kanten an. Berühren Sie keine Bauelemente oder metallischen Teile. Tragen Sie beim Berühren der Module immer ein Erdungsband. Informationen zum Vermeiden elektrostatischer Entladungen finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 97 In der folgenden Tabelle finden Sie eine Übersicht über die Richtlinien für die Installation von DIMMs auf einer CPU-/Speicherplatine. DIMMs müssen von einem qualifizierten Servicetechniker eingebaut werden. Anweisungen zur Installation finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890- Dokumentations-CD. Bestückungsreihenfolge...
Seite 98: Überblick: Pci-Karten Und -Busse
Servicetechniker PCI-Karten bei laufendem Betrieb ein- und ausbauen. Jede Standard-PCI-Karte ist Hot-Plug-fähig, vorausgesetzt, deren Solaris-Gerätetreiber unterstützen PCI-Hot-Plug-Operationen und auf dem System läuft ein Solaris- Betriebssystem, das Sun Fire V890-PCI-Hot-Plug-Operationen unterstützt. Die Karte muss darüber hinaus die Vorgaben der PCI Hot-Plug Specification Revision 1.1 erfüllen.
Seite 99 Sie sich nicht sicher sind, ob deren Gerätetreiber PCI-Hot-Plug- Operationen unterstützen. Andernfalls kann es zu einem unvorhersehbaren Systemverhalten kommen. Eine Liste der Sun-PCI-Karten und -Gerätetreiber, die PCI-Hot-Plug-Operationen unterstützen, finden Sie in Sun Fire V890 Server Produkthinweise. Jeder PCI-Steckplatz verfügt über Status-LEDs, denen Sie Informationen zur Stromversorgung, zu eventuell vorliegenden Fehlerzuständen und zur aktuellen...
Seite 100 In der folgenden Abbildung werden die PCI-Steckplätze auf der E/A-Platine gezeigt. Steckplatz 8 – 33/66 MHz, 3,3 V Steckplatz 7 – 33/66 MHz, 3,3 V Steckplatz 6 – 33 MHz, 5 V Steckplatz 5 – 33 MHz, 5 V Steckplatz 4 – 33 MHz, 5 V Steckplatz 3 –...
Seite 101: Konfigurationsregeln
Achtung – Mit Ausnahme der Plattenlaufwerke und Stromversorgungseinheiten dürfen alle anderen internen Komponenten nur von qualifizierten Fachkräften installiert werden. Informationen zum Ein- und Ausbau von PCI-Karten finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Kapitel 3 Hardwarekonfiguration...
Seite 102: Überblick: Systemcontroller-Karte Und Rsc-Software
RSC-Software Die Systemcontroller-Karte ermöglicht zusammen mit der RSC-Software (Remote System Control) den Zugriff auf den Sun Fire V890 Server sowie dessen Überwachung und Steuerung von einem entfernten (dezentralen) Standort aus. Dabei handelt es sich um eine komplett unabhängige Prozessorkarte mit eigener Firmware, eigenen POST-Diagnoseprüfungen und einem eigenen Echtzeit-...
Seite 103 Die Systemcontroller-Karte arbeitet unabhängig vom Hostserver und benötigt 5Volt des von den Stromversorgungseinheiten des Systems bereitgestellten Standby-Stroms. Auf der Karte befinden sich Komponenten, die mit dem Subsystem für die Überwachung der Umgebungsbedingungen des Systems zusammenarbeiten. Auf diese Weise können Systemadministratoren beim Auftreten von Systemproblemen automatisch alarmiert werden.
Seite 104: Konfigurationsregel
Achtung – Mit Ausnahme der Plattenlaufwerke und Stromversorgungseinheiten dürfen alle anderen internen Komponenten nur von qualifizierten Fachkräften installiert werden. Informationen zum Ein- und Ausbau der Systemcontroller-Karte finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890- Dokumentations-CD. Überblick: Stromversorgungseinheiten Eine zentrale Stromverteilungsplatine sorgt dafür, dass alle internen...
Seite 105 Stromversorgungs Stromversorgungs Stromversorgungs einheit 2 einheit 1 einheit 0 Das System kann maximal drei Stromversorgungseinheiten aufnehmen, die jeweils mit einem eigenen 10-A-Netzkabel ausgestattet sind. Die Stromversorgungseinheiten können bis zu 1629 W Gleichstrom bei einem Eingangswechselstrom von 200-240 V bereitstellen. Das Basissystem ist mit drei Stromversorgungseinheiten ausgestattet. Die dritte Stromversorgungseinheit stellt die N+1-Redundanz sicher, sodass der Systembetrieb auch dann noch aufrechterhalten bleibt, wenn eine der Stromversorgungseinheiten ausfällt.
Seite 106: Konfigurationsregeln
Achtung – Belassen Sie ausgefallene Stromversorgungseinheiten so lange in ihrem Schacht, bis Sie einen Ersatz installieren können. Anweisungen zur Installation von Stromversorgungseinheiten finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 107: Überblick: Lüfter-Einbaurahmen
Überblick: Lüfter-Einbaurahmen Das Basissystem verfügt über drei Lüfter-Einbaurahmen: einen CPU-Lüfter- Einbaurahmen, einen E/A-Lüfter-Einbaurahmen und einen Hauptplatinen-Lüfter- Einbaurahmen. Die CPU- und E/A-Lüfter-Einbaurahmen enthalten jeweils zwei Lüfter, während der Hauptplatinen-Lüfter-Einbaurahmen nur einen Lüfter aufnehmen kann. Alle Systeme sind mit diesen primären Lüfter-Einbaurahmen und redundanter Kühlung durch sekundäre Lüfter-Einbaurahmen desselben Typs ausgestattet.
Seite 108 Primärer E/A- Sekundärer Hauptplatinen- Lüfter-Einbaurahmen Lüfter-Einbaurahmen Primärer Hauptplatinen- Sekundärer E/A- Lüfter-Einbaurahmen Lüfter-Einbaurahmen Primärer CPU-Lüfter- Einbaurahmen Sekundärer CPU-Lüfter- Einbaurahmen Während des normalen Systembetriebs laufen nur die primären Lüfter- Einbaurahmen. Wenn ein primärer Lüfter-Einbaurahmen ausfällt, erkennt das Subsystem zur Überwachung der Umgebungsbedingungen diesen Ausfall und aktiviert automatisch den entsprechenden sekundären Lüfter-Einbaurahmen.
Seite 109: Konfigurationsregeln
Achtung – Mit Ausnahme der Plattenlaufwerke und Stromversorgungseinheiten dürfen alle anderen internen Komponenten nur von qualifizierten Servicetechnikern installiert werden. Informationen zum Ein- und Ausbau von Lüfter-Einbaurahmen finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890- Dokumentations-CD. Konfigurationsregeln Jedes System muss mindestens über drei funktionierende Lüfter-Einbaurahmen...
Seite 110: Überblick: Wechseldatenträger-Laufwerke
Komponenten nur von qualifizierten Fachkräften installiert werden. Informationen zum Ein- und Ausbau von Wechseldatenträger- Laufwerken finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890- Dokumentations-CD. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 111: Überblick: Die Seriellen Anschlüsse
Überblick: Die seriellen Anschlüsse Das System verfügt über zwei serielle Kommunikationsanschlüsse (COM- Anschlüsse), auf die über einen gemeinsamen DB-25-Anschluss an der Rückseite zugegriffen wird. Der primäre Anschluss ist sowohl für die synchrone als auch für die asynchrone Kommunikation geeignet. Der sekundäre Anschluss ermöglicht nur eine asynchrone Kommunikation.
Seite 112: Überblick: Die Usb-Anschlüsse
„Komponenten an der Rückseite des Servers“ auf Seite Hinweis – Bei Sun Fire V890 Servern müssen Tastatur und Maus separat bestellt werden. Wenn Ihre Sun Type 6-Tastatur nicht über einen integrierten USB-Hub verfügt, belegen die Tastatur und die Maus beide USB-Anschlüsse an der Rückseite des Systems.
Seite 113: Überblick: Hardware-Jumper
USB-Hot-Plug-Operationen werden nicht unterstützt, wenn die Systemeingabeaufforderung ok angezeigt wird. Überblick: Hardware-Jumper Die Hardware-Jumper im Sun Fire V890 Server haben die folgenden Funktionen: Die Jumper J2902 und J2903 auf der E/A-Platine des Systems werden zur ■ Konfiguration der seriellen Anschlüsse für die Kompatibilität mit EIA-423 bzw.
Seite 114: Überblick: Jumper Für Die Seriellen Anschlüsse
Die werkseitig festgelegten Jumperpositionen sind schraffiert dargestellt. Die Position von Pin 1 wird an einer der im Folgenden dargestellten Positionen jeweils mit einem Sternchen (*) gekennzeichnet. J 2XXX Jumpernummer Pins Sternchen zeigt Pin 1 an. Schraffierter Bereich zeigt die standardmäßige Jumperposition an. Überblick: Jumper für die seriellen Anschlüsse Die Jumper für die seriellen Anschlüsse (J2902 und J2903) auf der E/A-Platine des...
Seite 115 J2902 J2903 Jumper Brücke auf Pins 1 +2 Brücke auf Pins 2 + 3 Standardeinstellung EIA-232D EIA-423 2 + 3 EIA-232D EIA-423 2 + 3 Kapitel 3 Hardwarekonfiguration...
Seite 116: Überblick: Flash-Prom-Jumper
Überblick: Flash-PROM-Jumper Das Sun Fire V890-System benutzt Flash-PROMs, um die Neuprogrammierung spezifischer Firmware-Code-Blöcke im nichtflüchtigen Systemspeicher sowie die Neuprogrammierung dieses Codes durch einen Systemadministrator mit der entsprechenden Berechtigung über ein lokales Netzwerk zu ermöglichen. Firmware-Aktualisierungen können bei Bedarf von der SunSolve-Online-Website unter heruntergeladen werden.
Seite 117 J3004 J3003 J3002 Jumper Brücke auf Pins 1 +2 Brücke auf Pins 2 + 3 Standardeinstellung OpenBoot-Flash-PROM Nur für Werkszwecke 1 + 2 Schreibschutz Schreibfreigabe 2 + 3 High-Half-Booten Normales Booten 2 + 3 Kapitel 3 Hardwarekonfiguration...
Seite 118: Fc-Al-Platten-Backplane
Hinweis – Der Jumper J3003 ist werkseitig so eingestellt, dass der Flash-PROM beschrieben werden kann. Soll der Flash-PROM schreibgeschützt werden, können Sie den Schlüsselschalter an der Vorderseite des Systems verwenden. Wenn sich der Schalter auf der Position „Gesperrt“ befindet, ist der Flash-PROM schreibgeschützt. Befindet sich der Schalter auf der Position „Normal“...
Seite 119 J01701 J0803 J01003 Jumper Brücke auf Pins 1 +2 Brücke auf Pins 2 + 3 Standardeinstellung High-Half-Booten, Normales Booten, 2 + 3 Schleife B Schleife B High-Half-Booten, Normales Booten, 2 + 3 Schleife A Schleife A Flash-PROM Nur für Werkszwecke 1 + 2 Kapitel 3 Hardwarekonfiguration...
Seite 120 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 121: Konfiguration Des Massenspeichersubsystems
K A P I T E L Konfiguration des Massenspeichersubsystems In diesem Kapitel werden die Merkmale und Funktionen des Sun Fire V890- Massenspeichersubsystems, seiner Komponenten und der unterstützten Konfigurationen beschrieben. Folgende Themen werden behandelt: „Überblick: FC-AL-Technologie“ auf Seite 85 ■...
Seite 122 FC-AL-Geräte arbeiten mit einer hochleistungsfähigen seriellen Gigabit-Schnittstelle, die mehrere Standardprotokolle, wie SCSI und ATM (Asynchronous Transfer Mode) unterstützt. Durch die Unterstützung dieser Standardprotokolle schützt FC-AL Ihre Investitionen in bereits vorhandene Systeme, Firmware, Anwendungen und Software. Die einzigartigen Funktionen von FC-AL bieten eine Vielzahl von Vorzügen gegenüber anderen Datenübertragungstechnologien.
Seite 123: Überblick: Merkmale Des Sun Fire V890-Massenspeichersubsystems
Die im Sun Fire V890-Massenspeichersubsystem implementierte FC-AL-Technologie trägt zu einer deutlichen Verbesserung der RAS (Reliability, Availability, Serviceability)-Funktionen und der Leistungsfähigkeit des Servers bei. In der folgenden Tabelle werden die Merkmale des Sun Fire V890- Massenspeichersubsystems beschrieben, die die RAS-Funktionen des Servers verbessern.
Seite 124 „Überblick: Volume-Management-Software“ auf Seite 153. Unterstützung für die RAID- Wenn das Sun Fire V890-System mit optionaler RAID- Level 0, 0+1, 1+0 und 5 Software konfiguriert ist, unterstützt es die RAID-Level 0, 0+1, 1+0 und 5, auf denen Striping stattfindet. Beim Striping werden zusammenhängende Datenblöcke auf...
Seite 125: Überblick: Die Komponenten Des Massenspeichersubsystems
Überblick: Die Komponenten des Massenspeichersubsystems Alle Sun Fire V890 Server verfügen über die folgenden Massenspeichersubsystem- Komponenten. Komponente Anzahl Beschreibung FC-AL-Platten-Backplane Basis-Backplane. Bietet Anschlussmöglichkeiten für bis zu sechs Dual-Port-FC-AL-Plattenlaufwerke. Siehe „Überblick: Die FC-AL-Platten-Backplanes“ auf Seite On-Board-FC-AL- In die Hauptplatine des Systems integriert. Dient zur...
Seite 126: Überblick: Die Fc-Al-Platten-Backplanes
Überblick: Die FC-AL-Platten- Backplanes Alle Sun Fire V890 Server verfügen über eine FC-AL-Platten-Backplane mit Anschlussmöglichkeiten für maximal sechs Platten. Oberhalb der Basis-Backplane kann eine optionale Erweiterungs-Backplane installiert werden, die weitere sechs Platten aufnehmen kann. Vorderansicht Rückansicht Für die FC-AL-Platten-Backplane werden Dual-Port-FC-AL-Plattenlaufwerke mit niedrigem Formfaktor (1,0 Zoll) benötigt.
Seite 127: Zwei-Schleifen-Konfigurationen
Weitere Informationen zu den RAS-Funktionen und leistungssteigernden Merkmalen des Massenspeichersubsystems finden Sie unter „Überblick: Merkmale des Sun Fire V890-Massenspeichersubsystems“ auf Seite Hinweis – Um die Zwei-Schleifen-Funktionen der FC-AL-Backplanes nutzen zu können, muss eine separat erhältliche PCI-FC-AL-Hostadapterkarte installiert werden, die die Steuerung der zweiten Schleife (Schleife B) übernimmt. Weitere Informationen finden Sie unter „Überblick: FC-AL-Hostadapter“...
Seite 128: Vollständige Und Getrennte Backplane-Konfigurationen
Komponenten nur von qualifizierten Fachkräften installiert werden. Informationen zum Ein- und Ausbau einer FC-AL-Platten- Backplane finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890- Dokumentations-CD. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 129: Überblick: Interne Plattenlaufwerke
Merkmalen des Massenspeichersubsystems finden Sie unter „Überblick: Merkmale des Sun Fire V890-Massenspeichersubsystems“ auf Seite Die Festplattenlaufwerke des Sun Fire V890 Servers sind Hot-Plug-fähig. Das heißt, Sie können bei laufendem Systembetrieb Platten hinzufügen, entfernen oder ersetzen. Dadurch wird die mit dem Austausch von Plattenlaufwerken verbundene Systemausfallzeit drastisch reduziert.
Seite 130: Konfigurationsregel
An der Vorderseite des Plattengehäuses befinden sich verschiedene Status-LEDs für die einzelnen Plattenlaufwerke. Für jedes Plattenlaufwerk gibt es drei LEDs, welchen Sie den Betriebszustand des Laufwerks, die Hot-Plug -Bereitschaft und eventuelle Fehlerzustände entnehmen können. Mithilfe dieser Status-LEDs können Administratoren schnell die Laufwerke erkennen, die repariert werden müssen. Weitere Informationen dazu finden Sie unter „Überblick: Plattenlaufwerk-LEDs“...
Seite 131: Überblick: Fc-Al-Hostadapter
Schleife B Basis-Backplane Sun StorEdge-PCI- Dual-Fibre-Channel- Hostadapterkarte Für die zusätzliche Hardwareredundanz können zwei getrennte Backplane- Konfigurationsoptionen installiert werden. Weitere Informationen hierzu finden Sie im Sun Fire V890 Server Service Manual im Anhang „Split Backplane Configurations“. Kapitel 4 Konfiguration des Massenspeichersubsystems...
Seite 132: Konfigurationsregeln
Thema finden Sie in der Dokumentation zur jeweiligen Hostadapterkarte. Sun StorEdge-PCI-Dual-Fibre-Channel-Hostadapterkarte Konfigurationsregeln Der Sun Fire V890 Server unterstützt Sun-FC-AL-Hostadapterkarten, die mit den ■ intelligenten Fibre Channel-Prozessoren der Baureihe ISP2200 von Qlogic bestückt sind. Sun-Hostadapterkarten mit dem Qlogic-Prozessor der Baureihe ISP2100 werden nicht unterstützt.
Seite 133: Überblick: Fc-Al-Geräteadressen
Achtung – Mit Ausnahme der Plattenlaufwerke und Stromversorgungseinheiten dürfen alle anderen internen Komponenten nur von qualifizierten Fachkräften installiert werden. Informationen zum Ein- und Ausbau einer PCI-FC-AL- Hostadapterkarte finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Überblick: FC-AL-Geräteadressen In einem internen Sun Fire V890-Speicher-Array wird jedem FC-AL-Gerät eine...
Seite 134 FC-AL-Geräten aufgrund ihrer Position innerhalb der Backplane fest zugewiesen sind. Sowohl die Auswahl-IDs als auch die AL_PA-Werte werden als hexadezimale Zahlen angegeben. Basis-Backplane Ausw.-ID AL_PA Erweiterungs-Backplane Ausw.-ID AL_PA Platte 0 Platte 6 Platte 1 Platte 7 Platte 2 Platte 8 Platte 3 Platte 9 Platte 4...
Seite 135: Konfigurieren Von Netzwerkschnittstellen
K A P I T E L Konfigurieren von Netzwerkschnittstellen In diesem Kapitel werden die Netzwerkoptionen des Systems beschrieben, und Sie finden hier Informationen und Anleitungen dazu, wie Sie die unterstützten Netzwerkschnittstellen planen und konfigurieren können. Folgende Themen werden in diesem Kapitel behandelt: „Anleitung: Konfigurieren der primären Netzwerkschnittstelle“...
Seite 136: Überblick: Netzwerkschnittstellen
Überblick: Netzwerkschnittstellen Der Sun Fire V890 Server verfügt über zwei On-Board-Ethernet-Schnittstellen: eine Gigabit-Ethernet- und eine Fast-Ethernet-Schnittstelle. Die 100BASE-TX-Fast- Ethernet-Schnittstelle befindet sich auf der E/A-Platine des Systems und entspricht dem Ethernet-Standard IEEE 802.3u. Die Fast-Ethernet-Schnittstelle ist eine Schnittstelle mit automatischer Umschaltung, die mit 100 MBit/s oder 10 MBit/s arbeiten kann.
Seite 137: Überblick: Redundante Netzwerkschnittstellen
Überblick: Redundante Netzwerkschnittstellen Sie können Ihr System mit redundanten Netzwerkschnittstellen konfigurieren und so für eine höhere Verfügbarkeit der Netzwerkverbindung sorgen. Eine derartige Konfiguration basiert auf speziellen Funktionen der Solaris-Software, mit denen eine ausgefallene oder eine ausfallende Netzwerkschnittstelle erkannt und der gesamte Netzwerkverkehr automatisch auf die redundante Schnittstelle umgeleitet wird.
Seite 138: Anleitung: Konfigurieren Der Primären Netzwerkschnittstelle
Komponenten nur von qualifizierten Fachkräften installiert werden. Die Installationsanweisungen für diese Komponenten finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Auszuführende Arbeitsschritte 1. Wählen Sie einen Hostnamen für das System.
Seite 139: Nächste Schritte
Dieses Dokument finden Sie auf der Website in „Solaris on http://docs.sun.com Sun Hardware“. Aktuelle Informationen finden Sie auch in Sun Fire V890 Server Produkthinweise. Wenn Sie eine weitere Netzwerkschnittstelle einrichten möchten, müssen Sie diese nach dem Installieren des Betriebssystems separat konfigurieren. Siehe dazu: „Anleitung: Konfigurieren zusätzlicher Netzwerkschnittstellen“...
Seite 140: Anleitung: Konfigurieren Zusätzlicher Netzwerkschnittstellen
Hinweis – Mit Ausnahme der Plattenlaufwerke und Stromversorgungseinheiten dürfen alle anderen internen Komponenten nur von qualifizierten Fachkräften installiert werden. Die Installationsanweisungen für diese Komponenten finden Sie im Sun Fire V890 Server Service Manual auf der Sun Fire V890-Dokumentations-CD. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 141: Auszuführende Arbeitsschritte
Auszuführende Arbeitsschritte 1. Wählen Sie für jede neue Schnittstelle einen Netzwerk-Hostnamen. Der Hostname muss eindeutig sein, d. h., er darf innerhalb des Netzwerks nur einmal verwendet werden. Er darf nur aus alphanumerischen Zeichen und dem Gedankenstrich (-) bestehen. Die Verwendung von Punkten in Hostnamen ist nicht zulässig.
Seite 142 Hinweis – Den Typ Ihrer Netzwerkschnittstellenkarte entnehmen Sie der jeweiligen Dokumentation zur Karte. Alternativ dazu können Sie an der Eingabeaufforderung ok den Befehl show-devs eingeben, um eine Liste aller installierten Geräte anzuzeigen. 5. Bearbeiten Sie die in Schritt 4 erstellte(n) /etc/hostname-Datei(en), um den bzw.
Seite 143: Nächste Schritte
Sie auch in Sun Fire V890 Server Produkthinweise. Hinweis – Das Sun Fire V890-System entspricht dem Ethernet 10/100BASE-T- Standard, nach dem die Integritätstestfunktion für Ethernet-10BASE-T-Verbindungen sowohl auf dem Hostsystem als auch auf dem Ethernet-Hub stets aktiviert sein muss.
Seite 144: Anleitung: Anschließen Des Gigabit-Ethernet-Glasfaserkabels
„Anleitung: Installieren des Sun Fire V890 Servers“ auf Seite 28 ■ Auszuführende Arbeitsschritte 1. Wählen Sie ein Glasfaserkabel aus, das alle Anforderungen des Sun Fire V890 Servers an die Verkabelung erfüllt. Die Sun Fire V890-On-Board-Gigabit-Ethernet-Schnittstelle unterstützt 50/125- m- bzw. 62,5/125- m-Multimode-Duplex-Glasfaserkabel. Das Kabel muss den Spezifikationen UL910 und UL1651 entsprechen und über einen Standard-Dual-SC-...
Seite 145: Nächste Schritte
Wenn Sie noch beim Installieren Ihres Systems sind, fahren Sie mit dem Installationsprozess fort. Gehen Sie dazu zurück zu folgendem Kapitel: „Anleitung: Installieren des Sun Fire V890 Servers“ auf Seite 28 ■ Wenn Sie gerade beim Installieren einer zusätzlichen Netzwerkschnittstelle in Ihrem System sind, müssen Sie diese Schnittstelle jetzt konfigurieren.
Seite 146: Anleitung: Anschließen Des Twisted-Pair-Ethernet-Kabels
Anleitung: Anschließen des Twisted- Pair-Ethernet-Kabels Bevor Sie beginnen Führen Sie die vorbereitenden Schritte aus. Siehe: „Anleitung: Installieren des Sun Fire V890 Servers“ auf Seite 28 ■ Auszuführende Arbeitsschritte 1. Suchen Sie die RJ-45-Twisted-Pair-Ethernet (TPE)-Buchse für die entsprechende Fast-Ethernet-Schnittstelle. Siehe „Komponenten an der Rückseite des Servers“ auf Seite 9.
Seite 147: Nächste Schritte
Wenn Sie noch beim Installieren Ihres Systems sind, fahren Sie mit dem Installationsprozess fort. Gehen Sie dazu zurück zu folgendem Kapitel: „Anleitung: Installieren des Sun Fire V890 Servers“ auf Seite 28 ■ Wenn Sie gerade beim Installieren einer zusätzlichen Netzwerkschnittstelle in Ihrem System sind, müssen Sie diese Schnittstelle jetzt konfigurieren.
Seite 148: Anleitung: Auswählen Des Boot-Geräts
Bevor Sie beginnen Bevor Sie ein Boot-Gerät auswählen können, müssen Sie den Installationsprozess vollständig abgeschlossen haben. Siehe dazu: „Anleitung: Installieren des Sun Fire V890 Servers“ auf Seite 28 ■ Das heißt, dass Sie eine Systemkonsole einrichten und das System einschalten müssen.
Seite 149: Auszuführende Arbeitsschritte
Auszuführende Arbeitsschritte 1. Geben Sie an der Eingabeaufforderung ok Folgendes ein: ok setenv boot-device Gerätekennung wobei für Gerätekennung folgende Optionen möglich sind: cdrom – CD-ROM-Laufwerk ■ disk – System-Bootplatte ■ disk0 – Interne Platte 0 ■ disk1 – Interne Platte 1 ■...
Seite 150 Durch Eingeben des Befehls show-devs wird eine Liste der Systemgeräte mit den vollständigen Pfadnamen der einzelnen PCI-Geräte angezeigt. Im Folgenden finden Sie ein Beispiel für einen Pfadnamen zu einer Fast-Ethernet-PCI-Karte: /pci@8,700000/pci@2/SUNW,hme@0,1 2. Damit die Änderungen an den Variablen wirksam werden, müssen Sie den folgenden Befehl eingeben: ok reset-all Hinweis –...
Seite 151: Konfigurieren Der System-Firmware
K A P I T E L Konfigurieren der System-Firmware In diesem Kapitel werden die OpenBoot-Firmware-Befehle und - Konfigurationsvariablen beschrieben, mit denen Sie das Verhalten des Sun Fire V890-Systems hinsichtlich folgender Aspekte festlegen können: OpenBoot-Umgebungsüberwachung ■ Automatische Systemwiederherstellung (ASR) ■...
Seite 152: Überblick: Openboot-Umgebungsüberwachung
Konfiguration eingeführt, um die Systemwiederherstellung und Serververfügbarkeit zu verbessern. Diese Änderungen, die das Verhalten von Servern wie dem Sun Fire V890 Server betreffen, sind in OpenBoot PROM Enhancements for Diagnostic Operation beschrieben. Dieses Dokument ist auf der Sun Fire V890-Dokumentations- CD vorhanden.
Seite 153: Aktivieren Und Deaktivieren Der Openboot-Umgebungsüberwachung
Aktivieren und Deaktivieren der OpenBoot- Umgebungsüberwachung Die OpenBoot-Umgebungsüberwachung ist standardmäßig aktiviert, sobald das System über die Eingabeaufforderung ok gesteuert wird. Mithilfe der OpenBoot- Befehle env-on und env-off können Sie die Umgebungsüberwachung aber auch selbst aktivieren und deaktivieren. Weitere Informationen dazu finden Sie unter: „Anleitung: Aktivieren der OpenBoot-Umgebungsüberwachung“...
Seite 154: Statusinformationen Für Die Openboot-Umgebung
Hinweis – Mit der Tastenkombination Strg-C zum Abbrechen des anstehenden Herunterfahrens wird außerdem die OpenBoot-Umgebungsüberwachung deaktiviert. Auf diese Weise haben Sie genügend Zeit, das Bauteil auszutauschen, das für den kritischen Zustand verantwortlich ist, ohne Gefahr zu laufen, dass automatisch eine weitere Sequenz zum Herunterfahren ausgelöst wird. Nach dem Austauschen des fehlerhaften Bauteils müssen Sie den Befehl env-on eingeben, um die OpenBoot-Umgebungsüberwachung wieder in Gang zu setzen.
Seite 155: Anleitung: Aktivieren Der Openboot-Umgebungsüberwachung
Weitere Informationen zur OpenBoot-Firmware entnehmen Sie dem OpenBoot 4.x Command Reference Manual. Dieses Handbuch finden Sie auf der Website in „Solaris on Sun Hardware“. Aktuelle Informationen http://docs.sun.com finden Sie in Sun Fire V890 Server Produkthinweise. Vorgehensweise ● Geben Sie zum Aktivieren der OpenBoot-Umgebungsüberwachung an der Systemeingabeaufforderung ok env-on ein.
Seite 156: Anleitung: Deaktivieren Der Openboot-Umgebungsüberwachung
Anleitung: Deaktivieren der OpenBoot- Umgebungsüberwachung Die OpenBoot-Umgebungsüberwachung ist standardmäßig aktiviert, sobald das System über die Eingabeaufforderung ok gesteuert wird. Mithilfe der OpenBoot- Befehle env-on und env-off können Sie die Umgebungsüberwachung aber auch selbst aktivieren und deaktivieren. Hinweis – Die Befehle env-on und env-off wirken sich nur auf die Umgebungsüberwachung auf der OpenBoot-Ebene aus.
Seite 157: Anleitung: Abrufen Von Statusinformationen Zur Openboot-Umgebung
Anleitung: Abrufen von Statusinformationen zur OpenBoot- Umgebung Durch Eingeben des OpenBoot-Befehls .env an der Systemeingabeaufforderung ok können Sie Statusinformationen zu den Stromversorgungseinheiten, den Lüftern und den Temperatursensoren des Systems abrufen. Kapitel 6 Konfigurieren der System-Firmware...
Seite 158: Vorgehensweise
Vorgehensweise ● Geben Sie zum Abrufen von Statusinformationen der OpenBoot-Umgebung an der Systemeingabeaufforderung ok .env ein. ok.env Environmental Status: Power Supplies: PS0: Present, receiving AC power PS1: Present, receiving AC power PS2: Present, receiving AC power Fans: Tray 1 (CPU): Present, Fan A @ 3225 RPM, Fan B @ 3157 RPM Tray 2 (CPU): Present, Fan A @ 3529 RPM, Fan B @ 3571 RPM...
Seite 159: Überblick: Automatische Systemwiederherstellung (Asr)
Möglichkeit, das Betriebssystem bei einem Hardwarefehler zu schützen, damit es ständig betriebsbereit ist. Die ASR-Implementierung auf dem Sun Fire V890 Server weicht davon ab. ASR auf dem Sun Fire V890 Server ermöglicht die automatische Fehlerisolierung und Wiederherstellung des Betriebssystems nach nicht schwerwiegenden Fehlern oder Ausfällen der folgenden Hardwarekomponenten:...
Seite 160: Optionen Für Das Automatische Starten
Einschaltdiagnoseprüfungen des Systems negativ ausfallen, sodass das System nur manuell gestartet werden kann. Dadurch ist das System nur begrenzt verfügbar. Daher enthält die Sun Fire V890- OpenBoot-Firmware eine zweite OpenBoot-Konfigurationsvariable mit dem Namen auto-boot-on-error?. Mit diesem Schalter wird gesteuert, ob bei einem Ausfall eines Subsystems ein Neustart des Systems versucht wird.
Seite 161: Fehlerbehandlung Im Überblick
Fehlerbehandlung im Überblick Die Fehlerbehandlung während der Einschaltsequenz kann in die folgenden drei Kategorien unterteilt werden:. Szenario Systemverhalten Anmerkung Keine Fehler Das System versucht einen Neustart Standardmäßig haben auto-boot? und auto- werden gefunden durchzuführen, falls auto-boot? boot-on-error? den Wert true. den Wert true aufweist.
Seite 162: Szenarien Für Das Zurücksetzen
Szenarien für das Zurücksetzen Mit der Position des Systemschlüsselschalters und den beiden OpenBoot- Konfigurationsvariablen diag-switch? und diag-trigger wird gesteuert, ob und wie das System als Reaktion auf Systemrücksetzereignisse die Firmware- Diagnoseprüfungen ausführt. Wenn Sie den Systemschlüsselschalter auf „Diagnose“ einstellen, befindet sich das System im Service-Modus und führt die von Sun festgelegten Tests aus.
Seite 163: Informationen Zum Normalen Modus Und Zum Service-Modus
Ausführliche Beschreibungen zum normalen Modus und Service-Modus sowie zu den OpenBoot-Konfigurationsvariablen, die das ASR-Verhalten beeinflussen, finden Sie im Handbuch OpenBoot PROM Enhancements for Diagnostic Operation auf der Sun Fire V890 Dokumentations-CD. ASR-Benutzerbefehle Mit den OpenBoot-Befehlen .asr, asr-disable und asr-enable können Sie ASR-Statusinformationen abrufen und Systemgeräte manuell dekonfigurieren bzw.
Seite 164: Anleitung: Aktivieren Von Asr
Anleitung: Aktivieren von ASR Die automatische Systemwiederherstellung (ASR) ist standardmäßig aktiviert, wenn sich das System im normalen Betriebsmodus befindet. Wenn Sie allerdings die OpenBoot-Konfigurationsvariablen, die ASR steuern, bearbeitet haben, gehen Sie folgendermaßen vor, um sie wiederherzustellen. Weitere Informationen dazu finden Sie unter „Szenarien für das Zurücksetzen“...
Seite 165: Anleitung: Deaktivieren Von Asr
Anleitung: Deaktivieren von ASR Zum Deaktivieren der automatischen Systemwiederherstellung (ASR) versetzen Sie entweder das System in den Service-Modus oder bearbeiten OpenBoot- Konfigurationsvariablen wie beschrieben. Weitere Informationen dazu finden Sie unter „Szenarien für das Zurücksetzen“ auf Seite 126. Vorgehensweise ● Geben Sie an der Systemeingabeaufforderung ok Folgendes ein: ok setenv auto-boot-on-error? false Das System speichert die Parameteränderung dauerhaft.
Seite 166: Dekonfigurieren Aller Systemprozessoren
Wenn Sie einen PCI-Steckplatz dekonfigurieren, prüft die Firmware diesen Steckplatz nicht, und das Betriebssystem erkennt keine Geräte in diesem Steckplatz. In beiden Fällen können die betreffenden Geräte nicht verwendet werden. Weshalb also die Unterscheidung? Es kann vorkommen, dass ein Gerät ausfällt und das System durch das Prüfen des Geräts gestört wird.
Seite 167 Einen eigenen Geräte-Alias für ein physisches Gerät können Sie erstellen, indem Sie Folgendes eingeben: ok devalias Aliasname physischer_Gerätepfad wobei Aliasname der Alias ist, den Sie zuweisen möchten, und physischer_Gerätepfad der vollständige physische Pfad zum jeweiligen Gerät ist. Hinweis – Wenn Sie einen Geräte-Alias mithilfe von asr-disable deaktivieren und dem Gerät dann einen anderen Alias zuweisen, bleibt das Gerät dekonfiguriert, auch wenn sich der Geräte-Alias geändert hat.
Seite 168: Anleitung: Manuelles Dekonfigurieren Eines Geräts
Anleitung: Manuelles Dekonfigurieren eines Geräts Um das Starten zu ermöglichen, wenn keine so wichtigen Komponenten ausfallen, enthält die OpenBoot-Firmware den Befehl asr-disable, mit dessen Hilfe Sie Systemgeräte manuell dekonfigurieren können. Dieser Befehl kennzeichnet ein bestimmtes Gerät als disabled, indem es im zugehörigen Gerätestrukturknoten eine entsprechende „Status“-Eigenschaft erstellt.
Seite 169: Anleitung: Manuelles Neukonfigurieren Eines Geräts
Anleitung: Manuelles Neukonfigurieren eines Geräts Mit dem OpenBoot-Befehl asr-enable können Sie jedes Gerät, das Sie zuvor mit dem Befehl asr-disable dekonfiguriert haben, neu konfigurieren. Vorgehensweise 1. Geben Sie an der Eingabeaufforderung ok Folgendes ein: ok asr-enable Gerätekennung wobei für Gerätekennung Folgendes in Frage kommt: Alle vollständigen physischen Gerätepfade gemäß...
Seite 170: Anleitung: Abrufen Von Asr-Statusinformationen
Anleitung: Abrufen von ASR- Statusinformationen Vorgehensweise ● Geben Sie an der Systemeingabeaufforderung ok Folgendes ein: ok .asr ASR Disablement Status Component: Status CMP0: Enabled Memory Bank0: Disabled Memory Bank1: Enabled Memory Bank2: Enabled Memory Bank3: Enabled CMP1/Memory: Enabled CMP2/Memory: Enabled CMP3/Memory: Enabled CMP4/Memory:...
Seite 171: Überblick: Openboot-Notfallprozeduren
Der Befehl Stop-A (Abbrechen) unterbricht das System und übergibt die Steuerung an die OpenBoot-Firmware (angezeigt durch die Eingabeaufforderung ok). Diese Tastenkombination funktioniert auf dem Sun Fire V890 Server auf die gleiche Art und Weise wie bei Systemen mit älteren Tastaturen, außer dass sie innerhalb der ersten Sekunden, nachdem der Computer zurückgesetzt wurde, nicht zur...
Seite 172: Funktionalität Des Befehls Stop-D
Bei Systemen mit älteren Tastaturen verwendeten Sie dazu beim Einschalten des Systems die Tastenkombination Stop-N. Bei Systemen mit USB-Tastaturen, wie dem Sun Fire V890, ist die Implementierung ein bisschen umständlicher, weil Sie warten müssen, bis sich das System in einer bestimmten Phase befindet.
Seite 173: Anweisungen: Implementieren Des Befehls Stop-N
LED „Ausbau OK“ an der Vorderseite langsam. 2. Warten Sie, bis nur die Fehler-LED des Systems schnell zu blinken beginnt. Hinweis – Wenn Sie für das Sun Fire V890-System die Ausführung der Diagnosetests konﬁguriert haben, kann dieser Vorgang mindestens 30 Minuten dauern.
Seite 174 Setting NVRAM parameters to default values. Probing I/O buses Sun Fire V890, No Keyboard Copyright 1998-2004 Sun Microsystems, Inc. All rights reserved. OpenBoot x.x, xxxx MB memory installed, Serial #xxxxxxxx. Ethernet address x:x:x:x:x:x, Host ID: xxxxxxxx. System is operating in Safe Mode and initialized with factory default configuration.
Seite 175: Nächste Schritte
Nächste Schritte Während der Ausführung von OpenBoot-Firmware-Code werden alle OpenBoot- Konfigurationsvariablen (einschließlich der Konfigurationsvariablen, die wahrscheinlich Probleme verursachen, wie z. B. Einstellungen für Eingabe- und Ausgabegeräte) vorübergehend auf „sichere“ werkseitige Standardwerte eingestellt. Die einzige Ausnahme hierbei ist auto-boot. Diese Variable wird auf false eingestellt.
Seite 176: Referenz: Gerätekennungen
Referenz: Gerätekennungen Verwenden Sie die folgende Tabelle, wenn Sie manuell angeben, welche Geräte dekonfiguriert und neu konfiguriert werden sollen. Die entsprechenden Schritte werden in folgenden Abschnitten behandelt: „Anleitung: Manuelles Dekonfigurieren eines Geräts“ auf Seite 132 ■ „Anleitung: Manuelles Neukonfigurieren eines Geräts“ auf Seite 133 ■...
Seite 177: Serveradministration
K A P I T E L Serveradministration In diesem Kapitel finden Sie eine Einführung in die Serveradministrationshilfsmittel, die vom Sun Fire V890-System unterstützt werden. Das Kapitel enthält Informationen zu den folgenden Themen: „Überblick: Software für die Serveradministration“ auf Seite 141 ■...
Seite 178 -steuern können. In auf Seite 151. Verbindung mit der Systemcontroller-Karte im Sun Fire V890 Server dient die RSC-Software als Management-Tool, das selbst dann noch funktioniert, wenn das Betriebssystem des Servers offline ist oder die Stromversorgung des Servers unterbrochen wurde.
Seite 179 Administration. Solaris- Beim Solaris-Dienstprogramm luxadm handelt es Siehe „Überblick: Dienstprogramm sich um ein Befehlszeilen-Verwaltungsprogramm Das Solaris- für die Administration der Sun Fire V890- Dienstprogramm luxadm internen FC-AL-Plattensubsysteme und der luxadm“ auf angeschlossenen externen Speicher-Arrays. Mit Seite 157. diesem Dienstprogramm werden physische Plattenverwaltungsaufgaben, wie z.
Seite 180: Überblick: Hot-Plug-Fähige Und Hot-Swap-Fähige Komponenten
Überblick: Hot-Plug-fähige und Hot-Swap-fähige Komponenten Sun Fire V890-Systeme verfügen über eine Reihe von Komponenten, die bei laufendem Gerät gewartet werden können. Hot-Plug-fähige Komponenten sind Komponenten, die ein qualifizierter Servicetechniker ein- oder ausbauen kann, während das System läuft, ohne dass der Systembetrieb dabei in irgendeiner Weise eingeschränkt wird.
Seite 181: Lüfter-Einbaurahmen Und Stromversorgungseinheiten
Lüfter-Einbaurahmen und Stromversorgungseinheiten Sun Fire V890-Lüfter-Einbaurahmen und -Stromversorgungseinheiten sind Hot- Swap-fähig, d. h., sie können jederzeit ohne vorherige Softwarevorbereitungen aus- oder eingebaut werden. Denken Sie daran, dass Stromversorgungseinheiten nur dann als Hot-Swap-fähig angesehen werden können, wenn sie Teil einer Konfiguration mit N+1-Redundanz der Stromversorgungseinheiten sind.
Seite 182: Plattenlaufwerke
Plug-Operationen bei Plattenlaufwerken ﬁnden Sie in Platform Notes: Using luxadm Software. Dieses Dokument ist auf der Sun Fire V890-Dokumentations-CD vorhanden. Aktuelle Informationen ﬁnden Sie auch in Sun Fire V890 Server Produkthinweise. Achtung – Wenn Sie Plattenlaufwerke im Rahmen einer Hot-Plug-Operation ausbauen, geben Sie dem Laufwerk nach dem Trennen vom Backplane-Anschluss etwa 30 Sekunden Zeit, um vollständig zum Stillstand zu kommen, bevor Sie es aus...
Seite 183: Pci-Hot-Plug-Benutzeroberflächen
Geräten wie die Karte verbunden ist, die ausgebaut bzw. ersetzt werden soll. Der alternative Controller muss sich auf einer anderen PCI- Karte befinden oder in die Hauptplatine bzw. die E/A-Platine des Sun Fire V890- Systems integriert sein. Weitere Informationen dazu finden Sie unter „Überblick:...
Seite 184: Weitere Informationen
Systemadministrator die Standardbefehle des Betriebssystems Solaris verwenden (mount(1M), umount(1M), swap(1M), ifconfig(1M) und ps(1)). Weitere Informationen Ausführliche Informationen entnehmen Sie dem Sun Fire V890 Dynamic Reconfiguration User’s Guide. Dieses Handbuch finden Sie auf der Website in „Solaris on Sun Hardware“. Aktuelle Informationen http://docs.sun.com...
Seite 185: Weitere Informationen
Für Sun Fire V890-Systeme sind zwei verschiedene Arten von Multipathing- Software verfügbar: Solaris IP Network Multipathing bietet Multipathing- und ■ Lastausgleichfunktionalität für IP-Netzwerkschnittstellen. Sun StorEdge Traffic Manager. Ausführliche Informationen zu dieser Software ■ finden Sie in Sun Fire V890 Server Produkthinweise.
Seite 186: Überblickun Management Center-Software
Überblickun Management Center- Software Die Sun Management Center-Software ist eine bequeme Lösung für die zentrale Verwaltung von mehreren Sun-Servern, Geräten und Netzwerkressourcen. Mit ihrer intuitiven, auf der Java-Technologie basierenden grafischen Oberfläche bietet die Software beeindruckende Verwaltungsfunktionen, mit denen Sie u. a. folgende Aufgaben erledigen können: Server von einem beliebigen Standort im Netzwerk aus fernverwalten und - ■...
Seite 187: Überblick: Sun Remote System Control (Rsc)-Software
Sun-Überwachungs- und Diagnoseprogramme wie Sun Management Center, SunVTS, OpenBoot PROM und OpenBoot Diagnostics. Die RSC-Software greift auf die in allen Sun Fire V890 Servern enthaltene Systemcontroller-Karte zu. Die Systemcontroller-Karte arbeitet unabhängig vom Hostserver und wird mit einer von den Stromversorgungseinheiten des Systems bereitgestellten 5-Volt-Standby-Spannung betrieben.
Seite 188: Rsc-Benutzeroberflächen
Hardware-Plattform von Sun, das dem Solaris-Media-Kit beiliegt. Informationen zur Konfiguration und Verwendung von RSC finden Sie im Sun Remote System Control (RSC) 2.2 Benutzerhandbuch, das auf der Sun Fire V890-Dokumentations-CD vorhanden ist. Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 189: Überblick: Volume-Management-Software
Überblick: Volume-Management- Software Sun Microsystems bietet zwei verschiedene Volume-Management-Anwendungen zur Verwendung auf Sun Fire V890-Systemen: Solstice DiskSuite ■ Sun StorEdge Traffic Manager ■ Mit Volume-Management-Software können Sie Platten-Volumes erstellen. Volumes sind logische Plattengeräte, die sich aus einem oder mehreren physischen Platten oder Partitionen zusammensetzen, die auf verschiedenen Platten vorhanden sind.
Seite 190: Multipathing-Software
Sun StorEdge Traffic Manager-Software für das Solaris-Betriebssystem, die Teil der Sun SAN Foundation Suite ist, automatisiert die Multipath-E/A-Ausfallsicherheit, das Zurücksetzen und den Lastausgleich im gesamten SAN. Weitere Informationen zu diesem Produkt finden Sie in Sun Fire V890 Server Produkthinweise. RAID-Konzepte Solstice DiskSuite-Software unterstützt die RAID-Technologie zur Optimierung von Leistung, Verfügbarkeit und Benutzerkosten.
Seite 191: Plattenverkettung
Plattenverkettung Die Verkettung von Platten ist eine Methode, mit der logische Volumes über die Kapazität eines Plattenlaufwerks hinaus vergrößert werden können, indem aus zwei oder mehr kleineren Laufwerken ein großes Volume erstellt wird. Auf diese Weise können Sie Partitionen mit unbeschränkter Größe erstellen. Bei dieser Methode werden die verketteten Platten nacheinander mit Daten gefüllt, d.
Seite 192: Raid 0: Platten-Striping
RAID 0: Platten-Striping Beim Platten-Striping (Verteilung, RAID 0) werden mehrere Plattenlaufwerke parallel verwendet, was den Durchsatz des Systems verbessert. Bei Plattenkonfigurationen ohne Striping schreibt das Betriebssystem einen einzelnen Block auf eine einzelne Platte. Bei Konfigurationen mit Platten-Striping wird jeder Block geteilt und die einzelnen Datenteile werden zeitgleich auf verschiedene Platten geschrieben.
Seite 193: Überblick: Das Solaris-Dienstprogramm Luxadm
Überblick: Das Solaris-Dienstprogramm luxadm Das Programm luxadm ist ein Befehlszeilen-Management-Programm zur Verwaltung der Sun Fire V890-FC-AL (Internal Fibre Channel-Arbitrated Loop)- Speichersubsysteme und unterstützter externer Speicher-Arrays. Mit luxadm werden physische Plattenverwaltungsaufgaben, wie z. B. Hot-Plug-Operationen, durchgeführt. Dieses Dienstprogramm wird automatisch beim Installieren des Solaris-Betriebssystems mit installiert.
Seite 194: Überblick: Sun Cluster-Software
Überblick: Sun Cluster-Software Mit Sun Cluster können Sie mehrere Sun-Server in einer Cluster-Konfiguration miteinander verbinden. Ein Cluster ist eine Gruppe von Knoten, die untereinander verbunden sind, um als einzelnes, hoch verfügbares und skalierbares System zu arbeiten. Ein Knoten ist eine einzelne Instanz der Solaris-Software, die auf einem Standalone-Server oder einer Domäne innerhalb eines Standalone-Servers läuft.
Seite 195: Led-Statusanzeigen
K A P I T E L LED-Statusanzeigen In diesem Kapitel finden Sie Informationen zu den LED-Statusanzeigen im Inneren und an der Rückseite des Systems. Folgende Themen werden behandelt: „Überblick: CPU-/Speichersteckplatz-LEDs“ auf Seite 160 ■ „Überblick: PCI-Steckplatz-LEDs“ auf Seite 161 ■...
Seite 196: Überblick: Cpu-/Speichersteckplatz-Leds
Überblick: CPU-/Speichersteckplatz- LEDs Die CPU-/Speichersteckplatz-LEDs befinden sich auf dem horizontalen Anzeigefeld zwischen den CPU-/Speichersteckplätzen B und C und sind sichtbar, wenn die rechte Seite des Gehäuses geöffnet ist. Für jeden CPU-/Speichersteckplatz gibt es zwei LEDs (siehe Abbildung). Symbol Name Funktion der LED Strom ein Leuchtet, wenn der Steckplatz mit Strom versorgt wird.
Seite 197: Überblick: Pci-Steckplatz-Leds
Überblick: PCI-Steckplatz-LEDs Die PCI-Steckplatz-LEDs befinden sich auf der vertikalen Halterung auf der rechten Seite der PCI-Steckplätze und sind sichtbar, wenn die linke Seite des Gehäuses geöffnet ist. Für jeden PCI-Steckplatz gibt es drei LEDs (siehe Abbildung). Symbol Name Funktion der LED Strom ein Leuchtet, wenn der Steckplatz mit Strom versorgt wird.
Seite 198 Der folgenden Tabelle können Sie entnehmen, wie die verschiedenen LED- Anzeigemuster zu interpretieren sind: Interpretation Der Steckplatz wird nicht mit Strom versorgt. Es kann eine PCI-Karte eingesetzt und damit eine Hot-Plug-Operation gestartet werden. Blinkt Die installierte Karte wird getestet, konfiguriert bzw. dekonfiguriert, oder die Karte wird mit Strom versorgt, ist aber nicht logisch mit dem Betriebssystem verbunden.
Seite 199: Überblick: Stromversorgungs-Leds
Überblick: Stromversorgungs-LEDs An der Rückseite der einzelnen Stromversorgungseinheiten befinden sich drei LEDs (siehe Abbildung). Symbol Name Funktion der LED Fehler Leuchtet, wenn die Stromversorgungseinheit auf einen Fehler stößt. Status Leuchtet, wenn der Netzstrom anliegt und sich innerhalb der „Netzstrom akzeptablen Betriebsgrenzwerte befindet. anliegend“...
Seite 200: Überblick: Lüfter-Einbaurahmen-Leds
Überblick: Lüfter-Einbaurahmen-LEDs Die LED „Thermischer Fehler“ im Systemstatus- und Bedienfeld zeigt den allgemeinen Zustand des Kühlungssystems an. Die LED „Thermischer Fehler“ leuchtet, wenn ein Lüfterfehler oder ein Überhitzungszustand festgestellt wird. Anhand von LEDs innerhalb des Systems werden die Fehlerzustände des jeweiligen Lüfter-Einbaurahmens angezeigt.
Seite 201 Symbol Name Funktion der LED Strom ein Leuchtet, wenn der Lüfter-Einbaurahmen mit Strom versorgt wird. Fehler Leuchtet, wenn der Lüfter-Einbaurahmen auf einen Fehler stößt. Ausbau OK Leuchtet, wenn der Lüfter-Einbaurahmen gefahrlos aus einem mit Strom versorgten System ausgebaut werden kann (nur bei Vorhandensein redundanter Lüfter-Einbaurahmen).
Seite 202: Überblick: Plattenlaufwerk-Leds
Überblick: Plattenlaufwerk-LEDs Die LED „Plattenfehler“ im Systemstatus- und Bedienfeld zeigt den allgemeinen Zustand des Plattensubsystems an. Die LED „Plattenfehler“ leuchtet, wenn im Plattensubsystem ein Fehler entdeckt wird. Die LEDs innerhalb des Systems zeigen den Fehlerstatus der einzelnen Plattenlaufwerke an. Für jedes Plattenlaufwerk gibt es drei LEDs. Die Plattenlaufwerk-LEDs befinden sich an der Vorderseite des Plattengehäuses (siehe Abbildung).
Seite 203 Ausbau OK Leuchtet, wenn das Plattenlaufwerk während einer Hot-Plug- Operation gefahrlos ausgebaut werden kann. Blinkt (softwaregesteuert), um die Aufmerksamkeit auf ein Plattenlaufwerk zu lenken. Der folgenden Tabelle können Sie entnehmen, wie die verschiedenen LED- Anzeigemuster zu interpretieren sind: Interpretation Der Steckplatz wird nicht mit Strom versorgt. Ein Plattenlaufwerk kann gefahrlos im Rahmen einer Hot- Plug-Operation eingebaut werden.
Seite 204: Überblick: Gigabit-Ethernet-Leds
Überblick: Gigabit-Ethernet-LEDs An vier LEDs können Sie Statusinformationen zur Gigabit-Ethernet-Schnittstelle ablesen. Die LEDs befinden sich über der Gigabit-Ethernet-Schnittstelle an der Rückseite des Systems (siehe Abbildung). Bezeichnung Name Funktion der LED Empfangsaktivität Zeigt Datenaktivität auf dem Empfangskanal an. Übertragungsaktivität Zeigt Datenaktivität auf dem Übertragungskanal an. Vollduplex Zeigt an, dass die Gigabit-Ethernet-Schnittstelle im Vollduplex-Modus arbeitet.
Seite 205: Wechseldatenträger-Laufwerke
■ „Überblick: Bandlaufwerke und Bandkassetten“ auf Seite 178 ■ An der Vorderseite des Sun Fire V890 Servers befinden sich drei Einbauschächte. Einer dieser Schächte enthält in allen Systemkonfigurationen standardmäßig ein IDE-DVD-ROM-Laufwerk. Die beiden anderen Schächte dienen für ein optionales 68-poliges Wide-SCSI- Wechsellaufwerk, das separat erhältlich ist.
Seite 206: Überblick: Das Dvd-Rom-Laufwerk
Überblick: Das DVD-ROM-Laufwerk Zum DVD-ROM-Laufwerk in Ihrem System erhalten Sie ein Datenblatt, auf dem Sie die folgenden Angaben finden: Unterstützte DVD-Typen ■ Informationen zur Handhabung und Aufbewahrung ■ Physische Merkmale ■ Anforderungen an den Stromanschluss ■ Reinigungshinweise ■ Beschreibung der Bedienelemente, Anzeigen und Jumpereinstellungen des DVD- ■...
Seite 207: Nächste Schritte
3. Drücken Sie den Laufwerksschlitten vorsichtig in das Laufwerk zurück. Das Laufwerk verfügt über einen automatischen Schließmechanismus, mit dem der Schlitten nach dem Anschieben in das Laufwerk gezogen wird. Nächste Schritte Zum Auswerfen von CDs oder DVDs stehen Ihnen drei verschiedene Verfahren zur Verfügung: Mit Softwarebefehlen (siehe „Anleitung: Auswerfen einer CD oder DVD mit...
Seite 208: Anleitung: Auswerfen Einer Cd Oder Dvd Mit Softwarebefehlen
Anleitung: Auswerfen einer CD oder DVD mit Softwarebefehlen Bevor Sie beginnen Falls es sich bei Ihrem System um einen Server ohne lokale Konsole handelt, müssen Sie eine Konsole einrichten, um Softwarebefehle eingeben zu können. Siehe dazu: „Anleitung: Einrichten einer Konsole“ auf Seite 35 ■...
Seite 209: Nächste Schritte
Nächste Schritte Sie können Datenträger auch mithilfe einer der folgenden Verfahren auswerfen: Manuell (siehe „Anleitung: Manuelles Auswerfen einer CD oder DVD“ auf ■ Seite 173) Mit einer Notfallprozedur (siehe „Anleitung: Auswerfen einer CD oder DVD mit ■ einer Notfallprozedur“ auf Seite 175) Anleitung: Manuelles Auswerfen einer CD oder DVD...
Seite 210 3. Ist dies nicht der Fall, müssen Sie alle Prozesse beenden, die auf das DVD-ROM- Laufwerk zugreifen, und Schritt 2 wiederholen. Grund dafür ist, dass der Datenträger erst ausgeworfen wird, wenn das Laufwerk nicht mehr in Verwendung ist. Melden Sie sich zum Abbrechen aller Prozesse, die auf das DVD-ROM-Laufwerk zugreifen, als Superuser an, und geben Sie Folgendes ein: % su...
Seite 211: Nächste Schritte
Nächste Schritte Sie können Datenträger auch mithilfe einer der folgenden Verfahren auswerfen: Mit Softwarebefehlen (siehe „Anleitung: Auswerfen einer CD oder DVD mit ■ Softwarebefehlen“ auf Seite 172) Mit einer Notfallprozedur (siehe „Anleitung: Auswerfen einer CD oder DVD mit ■ einer Notfallprozedur“ auf Seite 175) Anleitung: Auswerfen einer CD oder DVD mit einer Notfallprozedur...
Seite 212: Nächste Schritte
4. Ziehen Sie den Schlitten manuell aus dem Laufwerk. Nächste Schritte Sie können Datenträger auch mithilfe einer der folgenden Verfahren auswerfen: Mit Softwarebefehlen (siehe „Anleitung: Auswerfen einer CD oder DVD mit ■ Softwarebefehlen“ auf Seite 172) Manuell (siehe „Anleitung: Manuelles Auswerfen einer CD oder DVD“ auf ■...
Seite 213: Anleitung: Reinigen Einer Cd Oder Dvd
Anleitung: Reinigen einer CD oder DVD Bevor Sie beginnen Werfen Sie die CD bzw. DVD aus, und nehmen Sie sie aus dem Schlitten heraus. „Anleitung: Auswerfen einer CD oder DVD mit Softwarebefehlen“ auf Seite 172 ■ Hinweis – Siehe dazu: Wenn das Laufwerk einen Datenträger nicht lesen kann, könnte dies daran liegen, dass der Datenträger staubig oder schmutzig ist.
Seite 214: Nächste Schritte
„Anleitung: Einlegen einer CD oder DVD in das Laufwerk“ auf Seite 170. ■ Überblick: Bandlaufwerke und Bandkassetten Sun Microsystems bietet Ihnen verschiedene Bandlaufwerke für Ihr System. Jedem Bandlaufwerk liegt ein Datenblatt bei, das die folgenden Informationen enthält: Vom Laufwerk unterstützte Kassettentypen ■ Speicherkapazität der Kassetten ■...
Seite 215: Handhabung Und Aufbewahrung Von Bandkassetten
Handhabung und Aufbewahrung von Bandkassetten Die folgenden allgemeinen Hinweise zur Handhabung und Aufbewahrung von Bandkassetten gelten für alle Bandlaufwerke, die für Ihr System angeboten werden: Halten Sie die Kassetten von Magnetfeldern fern. ■ Bewahren Sie die Kassetten staubgeschützt auf. ■ Schützen Sie die Kassetten vor direkter Sonneneinstrahlung, Hitze, Kälte und ■...
Seite 216: Anleitung: Einlegen Einer Bandkassette
Anleitung: Einlegen einer Bandkassette Vorgehensweise 1. Überprüfen Sie, ob der Schreibschutzschalter in der richtigen Position steht. Wenn die Schreibschutzöffnung offen ist, ist das Band schreibgeschützt. Schreibschutzschalter 2. Schieben Sie die Kassette mit der Beschriftung nach oben in das Laufwerk ein. 3.
Seite 217: Anleitung: Herausnehmen Einer Bandkassette
Anleitung: Herausnehmen einer Bandkassette Bevor Sie beginnen Die Angaben in diesem Abschnitt beziehen sich auf DDS-3-Bandlaufwerke. Wenn bei Ihnen ein anderer Bandlaufwerktyp installiert ist, finden Sie entsprechende Informationen auf dem mit dem Laufwerk gelieferten Datenblatt. Vorgehensweise 1. Achten Sie darauf, dass das Laufwerk nicht in Betrieb ist. Das heißt, die grüne Aktivitäts-LED darf nicht leuchten.
Seite 218: Anleitung: Bedienung Von Bandlaufwerken
Anleitung: Bedienung von Bandlaufwerken Vorgehensweise Informationen über Softwarebefehle zum Lesen und Schreiben von Daten mit Ihrem Bandlaufwerk finden Sie im Solaris-Handbuch für Sun-Peripheriegeräte oder im Solaris Benutzerhandbuch. Anleitung: Reinigung von Bandlaufwerken Bevor Sie beginnen Bandlaufwerke müssen regelmäßig gereinigt werden. Im Folgenden erhalten Sie eine Übersicht, wann die Bandlaufwerke einer Reinigung zu unterziehen sind: 1.
Seite 219: Vorgehensweise
Vorgehensweise ● Legen Sie eine Reinigungskassette in das Laufwerk ein. Das Band wird eine Weile abgespielt und dann automatisch ausgeworfen. Verwenden Sie zur Reinigung Ihres Bandlaufwerks ausschließlich DDS- Reinigungskassetten. Kapitel 9 Wechseldatenträger-Laufwerke...
Seite 220 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 221: Anschlussbelegungen
A N H A N G Anschlussbelegungen In diesem Anhang finden Sie Referenzinformationen zu den Anschlüssen an der Rückseite des Systems und zu den entsprechenden Anschlussbelegungen. Folgende Themen werden behandelt: „Referenz: Serielle Anschlüsse A und B“ auf Seite 186 ■ „Referenz: USB-Anschlüsse“...
Seite 222: Referenz: Serielle Anschlüsse A Und B
Referenz: Serielle Anschlüsse A und B Der serielle Anschluss erfüllt die Vorgaben der Spezifikationen EIA-423 und EIA-232D. Schematische Darstellung des seriellen Anschlusses Anschlussbelegung der seriellen Anschlüsse Signalbeschreibungen, die mit „A“ enden, gelten für Signale über serielle Standard- DB-25-Kabel bzw. über den mit „A“ beschrifteten Stecker des optionalen DB-25- Splitter-Kabels.
Seite 223: Referenz: Usb-Anschlüsse
Referenz: USB-Anschlüsse Auf der E/A-Platine des Systems befinden sich zwei USB (Universal Serial Bus)- Anschlüsse, die von der Rückseite des Systems aus zugänglich sind. Schematische Darstellung eines USB-Anschlusses Anschlussbelegung der USB-Anschlüsse Signalbeschreibung Signalbeschreibung +5 V Gleichspannung +5 V Gleichspannung Daten – Daten –...
Seite 224: Referenz: Twisted-Pair-Ethernet-Anschluss
Referenz: Twisted-Pair-Ethernet- Anschluss Beim Twisted-Pair-Ethernet (TPE)-Anschluss handelt es sich um eine RJ-45-Buchse auf der E/A-Platine des Systems, die von der Rückseite des Systems aus zugänglich ist. Schematische Darstellung des TPE-Anschlusses Anschlussbelegung des TPE-Anschlusses Signalbeschreibung Signalbeschreibung TxD (Senden) + Common Mode Termination TxD (Senden) –...
Seite 225: Referenz: Systemcontroller-Ethernet-Anschluss
Referenz: Systemcontroller-Ethernet- Anschluss Beim Systemcontroller-Ethernet-Anschluss handelt es sich um eine RJ-45-Buchse auf der Systemcontroller-Platine, die von der Rückseite des Systems aus zugänglich ist. Schematische Darstellung des Systemcontroller- Ethernet-Anschlusses Anschlussbelegung des Systemcontroller- Ethernet-Anschlusses Signalbeschreibung Signalbeschreibung TxD (Senden) + Common Mode Termination TxD (Senden) –...
Seite 226: Referenz: Serieller Systemcontroller-Anschluss
Referenz: Serieller Systemcontroller- Anschluss Beim seriellen Systemcontroller-Anschluss handelt es sich um eine RJ-45-Buchse auf der Systemcontroller-Karte, die von der Rückseite des Systems aus zugänglich ist. Schematische Darstellung des seriellen Systemcontroller-Anschlusses Anschlussbelegung des seriellen Systemcontroller-Anschlusses Signalbeschreibung Signalbeschreibung RTS (Sendeanforderung) Erdung DTR (Terminal bereit) RxD (Empfangen) TxD (Senden) nicht belegt...
Seite 227: Systemspezifikationen
A N H A N G Systemspezifikationen In diesem Anhang finden Sie die folgenden technischen Daten für den Sun Fire V890 Server: „Referenz: Physische Spezifikationen“ auf Seite 191 ■ „Referenz: Elektrische Spezifikationen“ auf Seite 192 ■ „Referenz: Anforderungen an die Betriebsumgebung“ auf Seite 193 ■...
Seite 228: Referenz: Elektrische Spezifikationen
Referenz: Elektrische Spezifikationen Die folgende Tabelle enthält die elektrischen Spezifikationen für das System. Parameter Wert Eingang Nennfrequenz 50 Hz oder 60 Hz Nennspannungsbereich Automatische Bereichswahl, 200 bis 240 V Wechselspannung Effektiver Wechselstrom max. 8 A bei 200 V Wechselspannung (pro Netzkabel für zwei Netzteile pro System) Betriebsbereich Wechselstrom 180 V effektiv, 47 bis 63 Hz Ausgang...
Seite 229: Referenz: Anforderungen An Die Betriebsumgebung
Referenz: Anforderungen an die Betriebsumgebung Für die Umgebung des Systems im Betriebs- und Ruhezustand gelten die folgenden Anforderungen: Parameter Wert In Betrieb Temperatur 5 ˚C bis 35 ˚C (41 ˚F bis 95 ˚F)- IEC 68-2-1, 68-2-2 Luftfeuchte 20 % bis 80 % rel. Luftfeuchte, nicht kondensierend; 27 ˚C max. Feuchtkugel - IEC 68-2-2, 68-2-3 Höhe 0 bis 3000 Meter –...
Seite 230: Referenz: Zulassungsspezifikationen
Referenz: Zulassungsspezifikationen Das System erfüllt die folgenden Spezifikationen: Kategorie Relevante Standards Sicherheit EN60950/IEC60950 TÜV UL 60950, CB Scheme IEC 60950, C22.2 No. 60950 von UL RFI/EMI Australia/New Zealand AS/NZ 3548 Class A Industry Canada ICES-003 Class A Europäische Union EN55022 Klasse A Japan VCCI Class A Taiwan CNS 13438 Class A US FCC 47CFR15.B Class A...
Seite 231: Referenz: Abstands- Und Wartungszugangsspezifikationen
Referenz: Abstands- und Wartungszugangsspezifikationen Für eine ordnungsgemäße Belüftung sind folgende Mindestabstände einzuhalten: Hindernis Erforderlicher Abstand Hindernis nur an Vorderseite ca. 8 cm (3 Zoll) Hindernis nur an Rückseite ca. 9 cm (3,5 Zoll) Hindernis an Vorder- und Rückseite ca. 9 cm (3,5 Zoll) Vorderer Abstand ca.
Seite 232 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
Seite 233: Index
Index Abschalten, 14, 19, 43, 117 Backplane, siehe FC-AL-Platten-Backplane Abschaltfunktion bei thermischen Fehlern, 19, 56, Bandkassetten 73, 117 Aufbewahrung, 179 auswerfen, 181 Abstandsspeziﬁkationen, 195 Handhabung, 179 AL_PA, 97 in Laufwerk einlegen, 180 Alphanumerisches Terminal, 5, 36 Magnetfelder, 179 anschließen, 36 mit Schreibschutz versehen, 180 Einstellungen, 36 Schreibschutz entfernen, 180...
Seite 234 Chassis-Erdungsschraube, 10 Checkliste der Teile, 28 E/A-Brücken-Lüfter-Einbaurahmen, siehe Lüfter- Einbaurahmen Chip Multithreading-Prozessor, 54 E/A-Lüfter-Einbaurahmen, siehe Lüfter- Cluster-Konﬁgurationen, 158 Einbaurahmen Compact-PCI (cPCI)-Karten, 65 E/A-Platine, 22, 67, 77 bis 82, 89, 100, 147, 151 CPU-/Speicherplatine, 2, 54, 56 Jumper, 75, 78 CPU-Nummerierung, 55 PCI-Steckplatzpositionen, 64 Konﬁgurationsrichtlinien, 54, 56 ECC (Error Correcting Code), 24...
Seite 235 FC-AL-Platten-Backplane, 3, 87, 92 Serielle Anschlüsse, 75 Jumper, 82 Speicher, 57 Konﬁgurationsrichtlinien, 90, 91 Stromversorgungseinheiten, 68, 70 vollständige und getrennte Konﬁgurationen, 92 Systemcontroller-Karte, 66 Zwei-Schleifen-Konﬁguration, 3, 23, 87, 91, 92, USB-Anschlüsse, 76 Wechseldatenträger-Laufwerke, 74 FC-AL-Plattenlaufwerk, siehe Plattenlaufwerk Hardwareredundanz, 3, 4, 6, 18, 65, 87, 100, 101 Fehleranzeigen, siehe Status-LEDs Hardware-Watchdog aktiviert, 21 Fehlermeldungen...
Seite 236 Netzstromkabel anschließen, 29 Kabel wann abziehen, 31 Gigabit-Ethernet, 108 Netzwerk Splitter-Kabel für seriellen Anschluss, 36 siehe auch Ethernet Tastatur/Maus, 40 Namensserver, 107 Twisted-Pair-Ethernet (TPE), 110 primäre Schnittstelle, 102, 103 Konﬁguration von Wechseldatenträger- redundante Schnittstellen, 101 Laufwerken, 74 Schnittstelle konﬁgurieren, 32, 99 Konﬁguration, siehe Hardwarekonﬁguration Typen, 32 Konsole, siehe Systemkonsole...
Seite 237 PCI-Busse, 2, 62 bis 65 Konﬁgurationsrichtlinien, 62 bis 65 Qlogic ISP2100-Prozessor, 96 optimale Leistungsausnutzung, 65 Qlogic ISP2200A-Prozessor, 95, 96 optimale Verfügbarkeit, 65, 101 Paritätsschutz, 24 Steckplatzmerkmale, 62 Rack-Montage-Kit, 6 PCI-Karte RAS (Reliability, Availability und Serviceability), 6, Frame-Pufferkarte, 5, 35, 38 Gerätenamen, 114, 130 Redundanz, siehe Hardwareredundanz Hostadapter, 3, 4, 23, 87, 92, 95, 100...
Seite 238 Serielle Anschlüsse, 4, 75 Strom, LED, 12 anschließen an, 36 Stromausfall, LED, 13, 20 Jumper, 78 Systemfehler, LED, 12, 19 konﬁgurieren, 31, 75, 78 Thermischer Fehler, LED, 13, 19, 164 Position, 9 Verhalten während POST, 12 Splitter-Kabel, 4, 36, 75 Stop-A, Tastenkombination, 117, 120, 135 Serverinstallation, 28 deaktivieren, 14...
Seite 239 und Schlüsselschalter in der Position „Erzwungenes Aus“, 15 /var/adm/messages, Datei, 20 Systemfehler, LED, 12, 19 Verbindungsintegritätstest, 104, 107 Systemfunktionen und -merkmale, 1 Verkettung von Platten, 155 Rückseite, 9 Virtueller Prozessor, 55 Vorderseite, 7 VIS (Visual Instruction Set), 1, 56 Systemkonﬁguration, siehe Hardwarekonﬁguration Systemkonsole, 5, 35 an lokale Konsole umleiten, 50 Wartungszugangsspeziﬁkationen, 195...
Seite 240 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005...
