Abbildung 3-1 Patch-Panel-Verbindung Zwischen Einem Terminalserver Und Einem; Tabelle 3-1 Stiftbelegungen Des Kreuzkabels Für Den Anschluss An Einen Typischen Terminalserver - Sun Microsystems Fire V210 Installationshandbuch

Terminalserver
Patch-Panel
Sun Fire V240

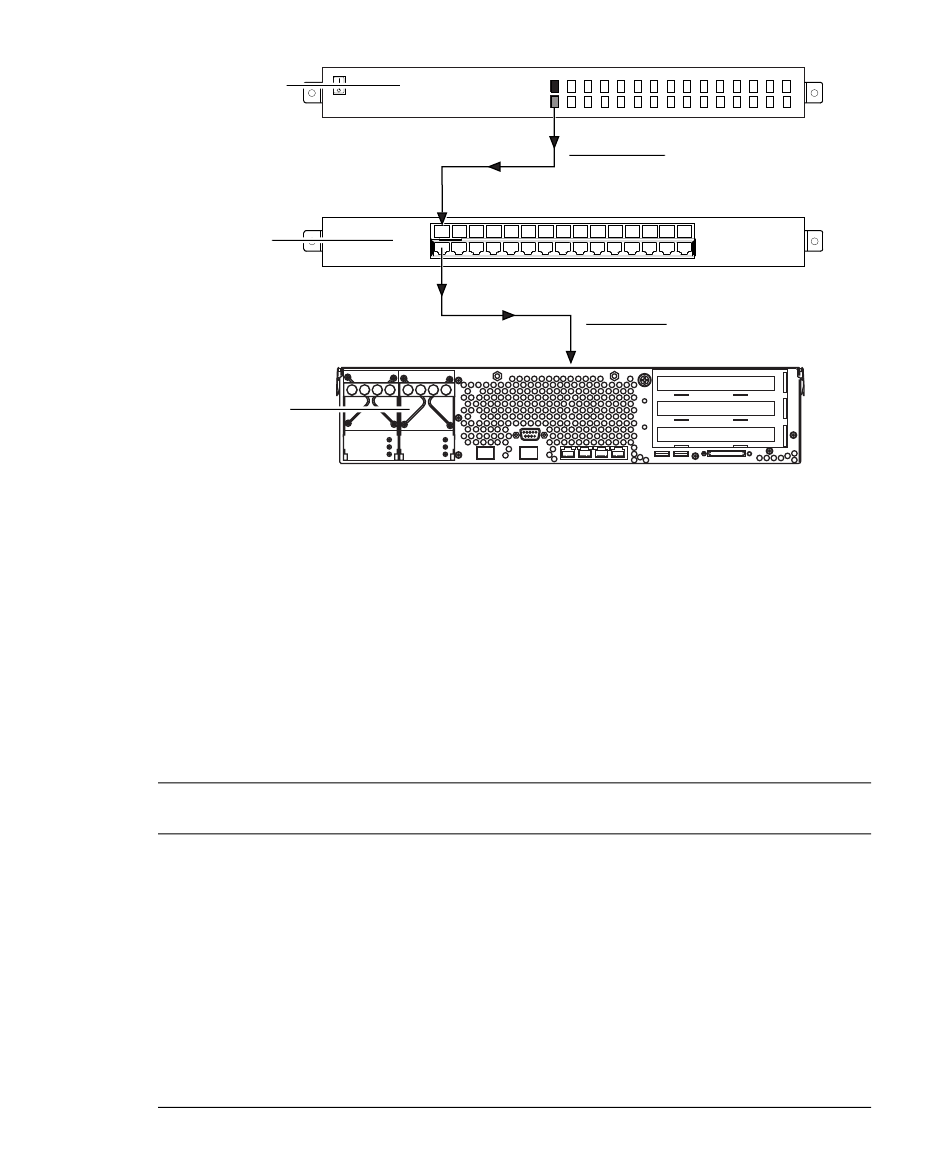

ABBILDUNG 3-1
Wenn die Stiftbelegungen der seriellen Anschlüsse des Servers nicht mit den Stiftbe-
legungen der RJ-45-Anschlüsse des Terminalservers übereinstimmen, müssen Sie ein
Kreuzkabel vorbereiten, mit dem die Stifte am seriellen Anschluss des Sun Fire
V210/V240 korrekt mit den entsprechenden Stiften am seriellen Anschluss des
Terminalservers verbunden werden.
Diese Zuordnungen sind in
TABELLE 3-1
Stift am seriellen Anschluss (RJ-45-Stecker)
des Sun Fire V210/V240
Stift 1 (RTS)
Stift 2 (DTR)
Stift 3 (TXD)
Stift 4 (Signalerde)
Stift 5 (Signalerde)
Stift 6 (RXD)
Stift 7 (DSR/DCD)
Stift 8 (CTS)
40 Sun Fire-Server V210 und V240 Server - Installationshandbuch • April 2003
1
Patch-Panel-Verbindung zwischen einem Terminalserver und einem
Sun Fire V240
TABELLE 3-1
Stiftbelegungen des Kreuzkabels für den Anschluss an einen typischen
Terminalserver
1 2 3 4 5 6
2 3 4 5 6 7 8 9 10 11 12 13 14 15
dargestellt.
Stift am seriellen Anschluss des Terminalservers
Stift 1 (CTS)
Stift 2 (DSR)
Stift 3 (RXD)
Stift 4 (Signalerde)
Stift 5 (Signalerde)
Stift 6 (TXD)
Stift 7 (DTR)
Stift 8 (RTS)
7 8 9 10 11 12 13 14 15
Durchgangskabel
Patch-Kabel
