Hardware-Jumper

Jeweils drei Jumper befinden sich auf der PCI-Riser-Platine sowie auf der RSC-Karte
des Sun Fire V480 Systems. Die werkseitige Einstellung der Jumper garantiert beste
Systemleistung. Eine Veränderung der vorgegebenen Jumper-Einstellungen kann
das System instabil oder gänzlich unbenutzbar machen.
Alle Jumper sind mit einer Kennnummer versehen. So sind beispielsweise die
Jumper auf der PCI-Riser-Platine mit J1102, J1103 und J1104 beschriftet. Die
Jumper-Stifte (Pins) befinden sich direkt neben der jeweiligen Kennnummer. Die
Standardeinstellungen der Jumper sind anhand einer weißen Konturlinie auf der
Platine angegeben. Pin 1 ist mit einem Stern (*) gekennzeichnet; siehe

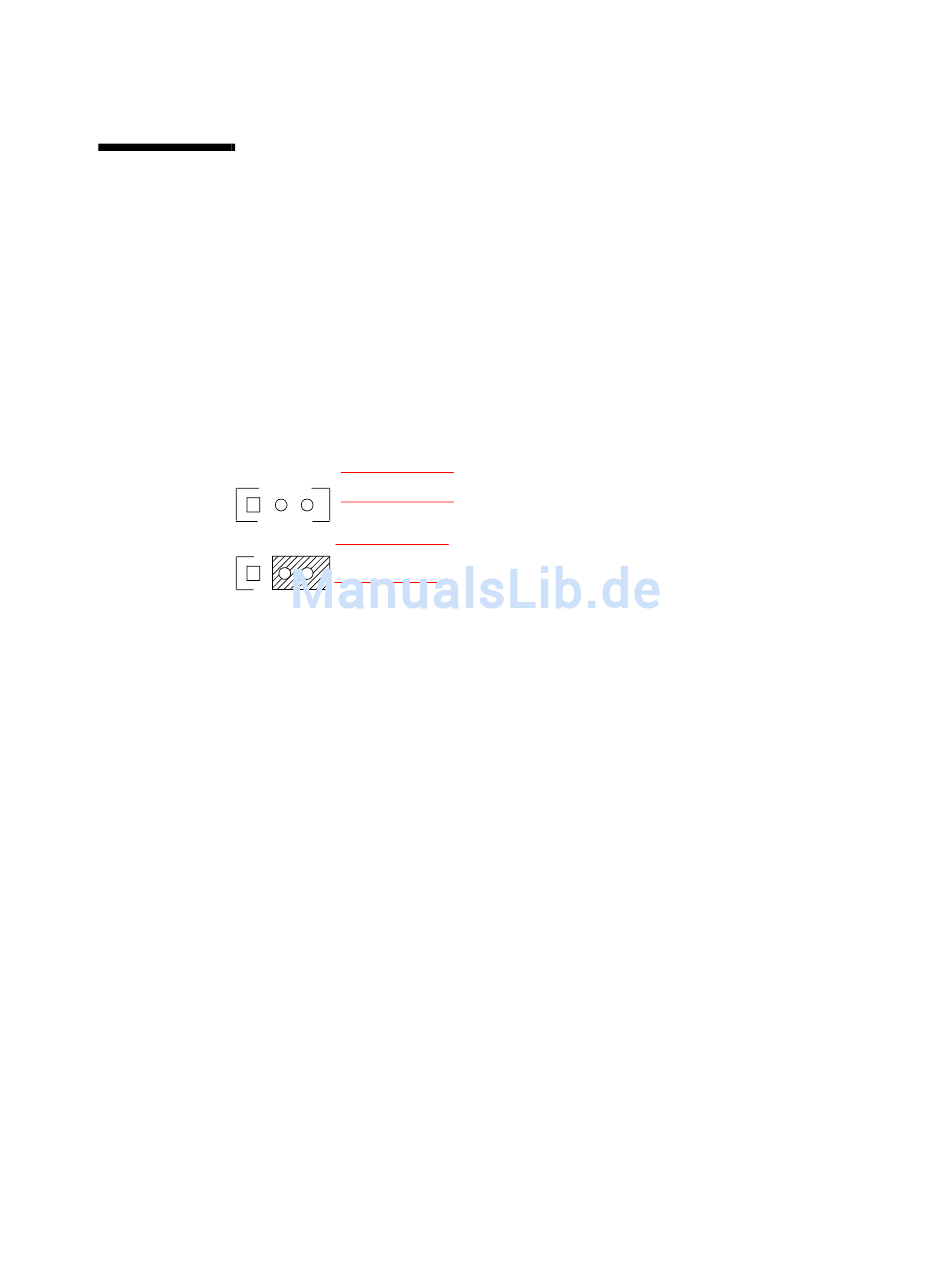

J 2XXX
*
*
*
Jumper-Kennzeichnung
ABBILDUNG 3-5
Jumper-Nummer
Pins
Sterne kennzeichnen Pin 1
Schraffierter Bereich zeigt die
standardmäßige Jumper-Position an
ABBILDUNG 3-5
Kapitel 3 Hardwarekonfiguration
.
43
