Referenz: Twisted-Pair-Ethernet-
Anschluss
Beim Twisted-Pair-Ethernet (TPE)-Anschluss handelt es sich um eine RJ-45-Buchse auf
der E/A-Platine des Systems, die von der Rückseite des Systems aus zugänglich ist.

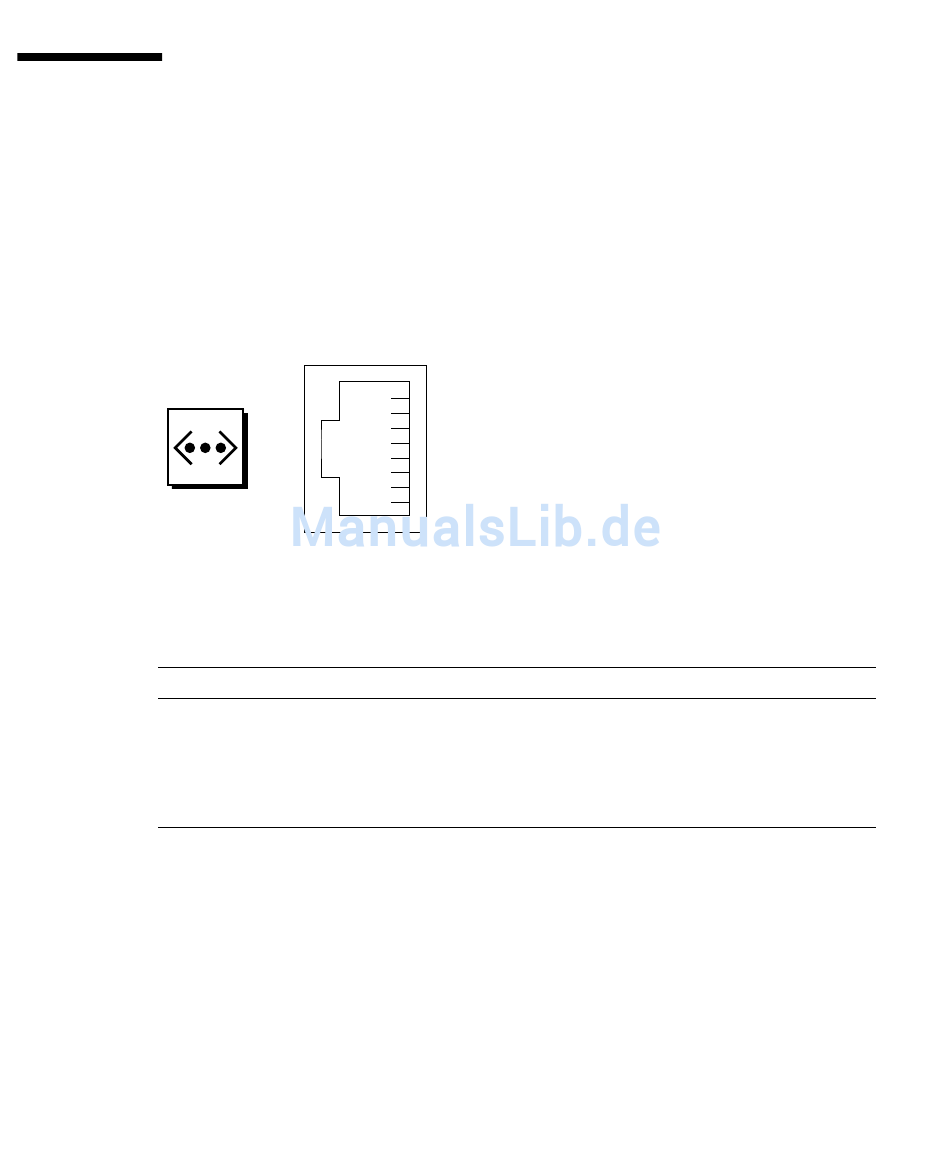

Schematische Darstellung des TPE-Anschlusses

Anschlussbelegung des TPE-Anschlusses

Pin
1
2
3
4
188 Sun Fire™ V890 Server Benutzerhandbuch • Oktober 2005
1
8
Signalbeschreibung
TxD (Senden) +
TxD (Senden) –
RxD (Empfangen) +
Common Mode Termination
Pin Signalbeschreibung
5 Common Mode Termination
6 RxD (Empfangen) –
7 Common Mode Termination
8 Common Mode Termination
