Ethernet-Schnittstelle
Bei der Ethernet-Schnittstelle der Alarmkarte für den Netra ct 800 Server handelt es
sich um einen RJ-45-10BASE-T-Anschluss.
1

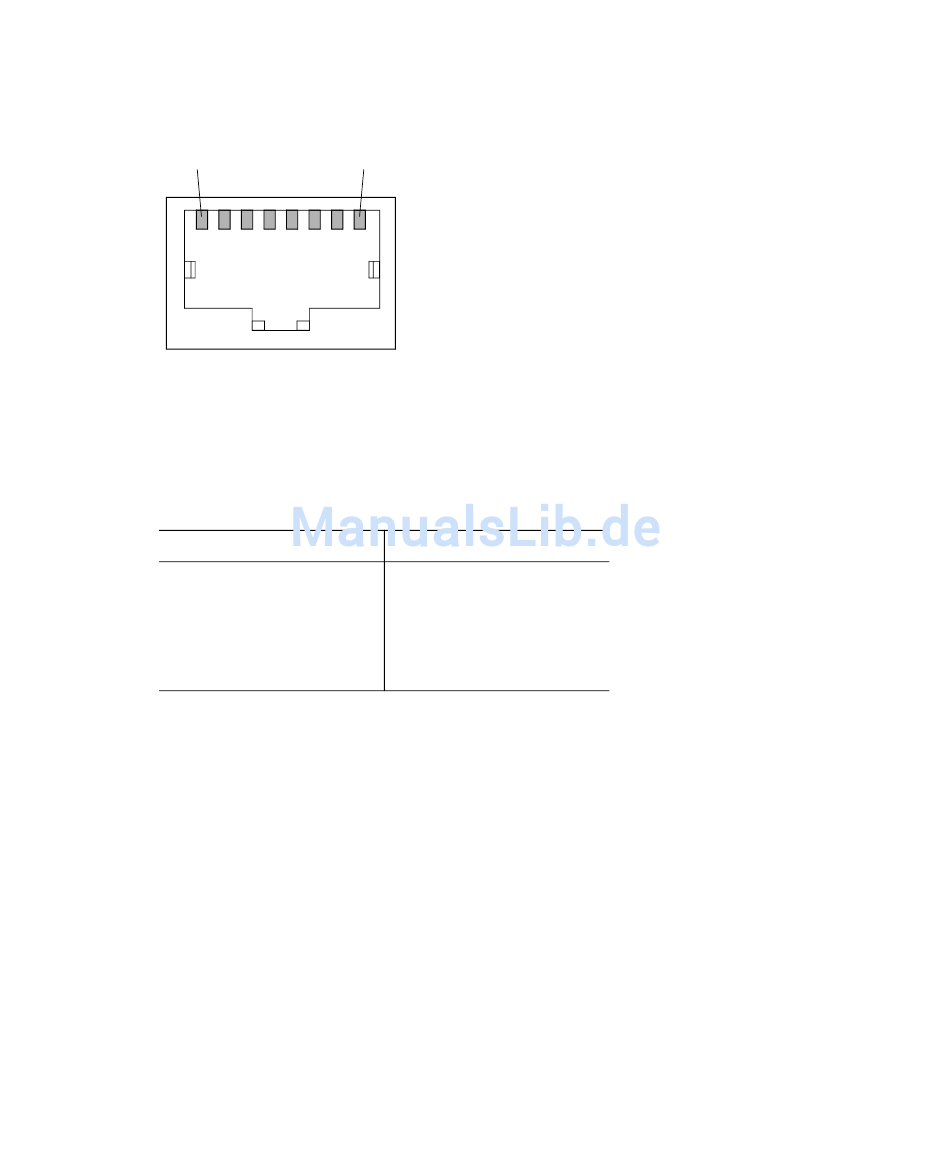

ABBILDUNG 5-21
TABELLE 5-14
Pin
1
2
3
4
80 Netra ct Server – Installationshandbuch • März 2001
8
RJ-45-Ethernet-Schnittstelle
Pin-Belegung der Ethernet-Schnittstelle, Alarmkarte für den Netra ct 800
Server
Beschreibung Pin
TXD+ 5
TXD- 6
RXD+ 7
nicht belegt 8
Beschreibung
nicht belegt
RXD-
nicht belegt
nicht belegt
