Komponenten auf der Rückseite des
Servers

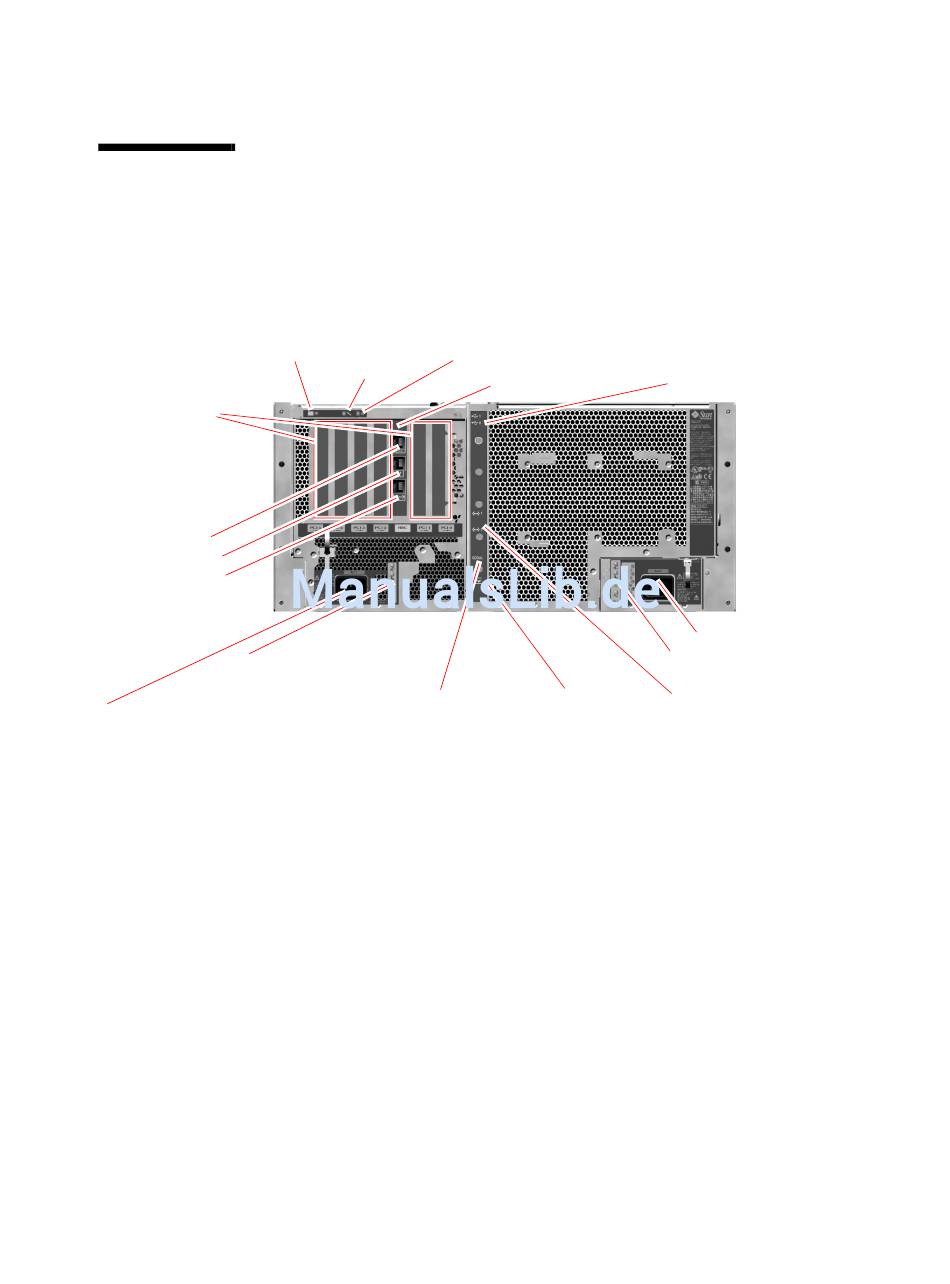

In der nachstehenden Abbildung sind die Systemkomponenten dargestellt, die
Sie über die Rückseite des Servers erreichen.
Locator-LED
PCI-
Kartensteckplätze
RSC-Anschlüsse:
Seriell
Modem
Ethernet
Stromversorgungseinheit 1
Status-LEDs
AC-Eingangsleistung für
Stromversorgungseinheit 1
ABBILDUNG 2-3
Die Hauptsystem-LEDs (Locator, Fehler und Betrieb/OK) befinden sich auch auf
der Rückseite des Geräts. (Eine Beschreibung der LEDs auf der Vorderseite des
Servers finden Sie unter
sind auf der Rückseite des Systems LEDs angebracht, die den Status der beiden
Stromversorgungseinheiten sowie der On-Board-Ethernet-Anschlüsse anzeigen.
Zwei LEDs auf jedem Ethernet-RJ-45-Anschluss geben den Status der
Ethernet-Aktivität an. Jede Stromversorgung wird von vier LEDs überwacht.
Informationen zum Einsatz von LEDs für Diagnosezwecke finden Sie im Abschnitt
„Identifizieren von Fehlern mithilfe von LEDs" auf Seite 184.
Betriebs-/OK-LED
Fehler-LED
RSC-Karte
Serieller Anschluss FC-AL-Anschluss
(Die oben genannten Anschlüsse sind in dieser Abbildung nicht dargestellt;
siehe Abbildung 2-4.)
Die Komponenten auf der Rückseite des Sun Fire V480 Servers
TABELLE 2-1
USB-Anschlüsse
(siehe Abbildung 2-4)
Stromversorgungseinheit 0
Status-LEDs
Ethernet-Anschlüsse
,
und
TABELLE 2-2
TABELLE 2-3
Kapitel 2 Überblick über das System
Anschluss für
Stromversorgungseinheit 0
.) Darüber hinaus
21
