Sun Microsystems Fire V480 Handbuch Seite 75

Bei den Netzteilen des Sun Fire V480 Servers handelt es sich um modulare Einheiten,
die sich schnell und problemlos auch bei laufendem Systembetrieb installieren bzw.
entfernen lassen. Die Stromversorgungseinheiten werden in eigene Einbauschächte
auf der Vorderseite des Servers installiert (siehe nachstehende Abbildung).

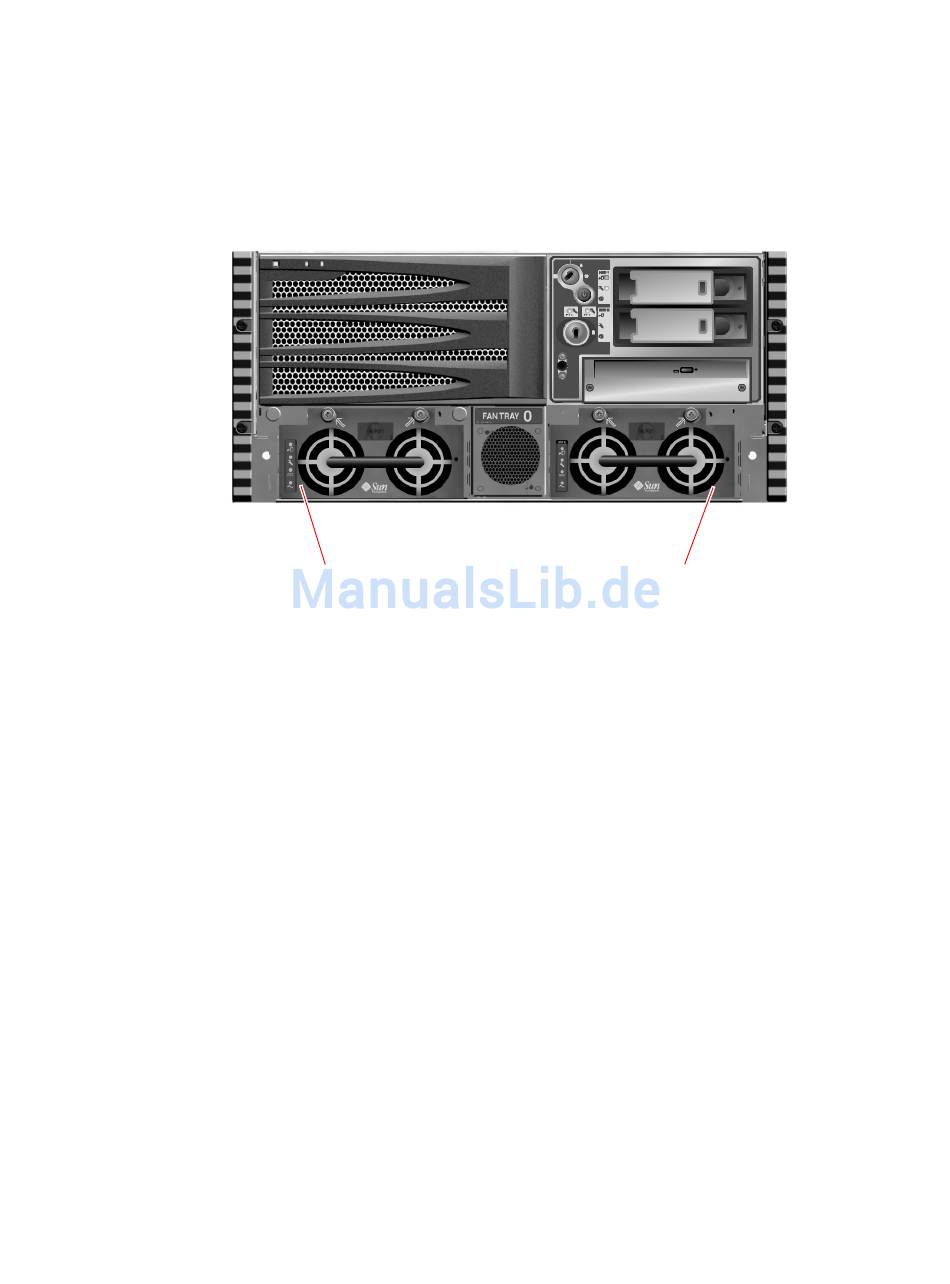

Position von Stromversorgungseinheit 0 Position von Stromversorgungseinheit 1
Position der Stromversorgungseinheiten
ABBILDUNG 3-8
Die Stromversorgungseinheiten arbeiten ohne Benutzereingriff in einem
Wechselstrom-Eingangsleistungsbereich von 100-240 VAC, 50-60 Hz. Sie können bis
zu 1184 Watt Gleichstrom zur Verfügung stellen. Das Basissystem ist mit zwei
Stromversorgungseinheiten ausgestattet, von denen jede ein System mit maximaler
Konfiguration ausreichend mit Energie versorgen kann.
Die Stromversorgungseinheiten liefern eine Ausgangsleistung von 48 Volt sowie
eine Standby-Ausgangsleistung von 5 Volt. Die 48-Volt-Ausgangsleistung wird
von Lastpunkt-DC/DC-Umformern genutzt, die den Systemkomponenten eine
Spannung von 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V und 12 V bereitstellen. Der
Ausgangsstrom wird über ein Schaltungssystem zur aktiven Stromteilung
gleichmäßig auf die beiden Stromversorgungseinheiten verteilt.
Die Netzteile in einer redundanten Konfiguration zeichnen sich durch ihre
Hot-Swap-Fähigkeit aus. Sie können eine defekte Stromversorgungseinheit ausbauen
und ersetzen, ohne dass Sie zu diesem Zweck das Betriebssystem herunterfahren
oder den Server ausschalten müssen. Weitere Informationen finden Sie unter
„Hot-Plug- und Hot-Swap-fähige Komponenten" auf Seite 32.
Jede Stromversorgungseinheit verfügt über eigene Status-LEDs, die Sie über
den Status der Stromversorgung und eventuelle Fehler informieren. Weitere
Informationen finden Sie unter „Identifizieren von Fehlern mithilfe von LEDs" auf
Seite 184.
Kapitel 3 Hardwarekonfiguration 47
