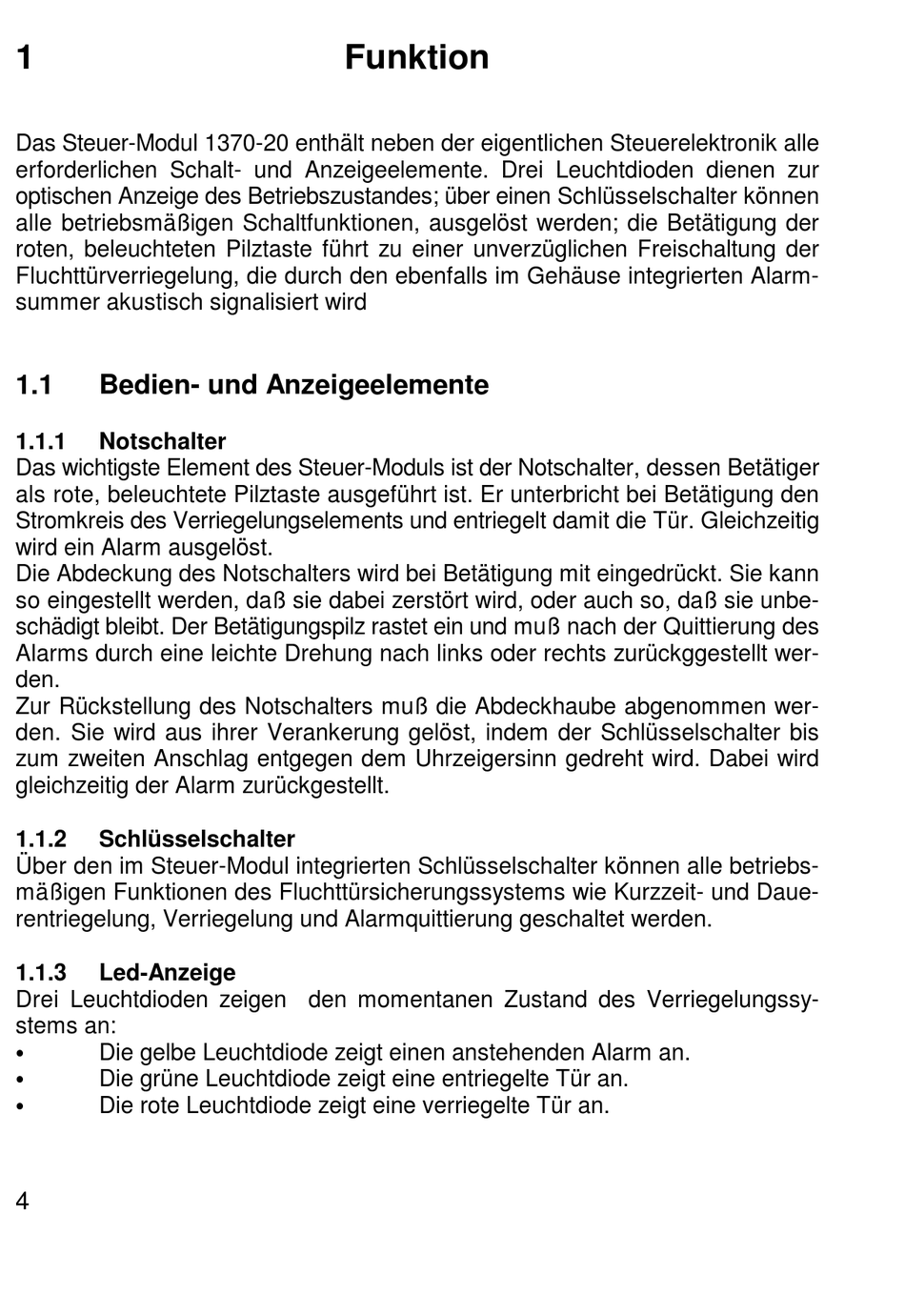

1
Das Steuer-Modul 1370-20 enthält neben der eigentlichen Steuerelektronik alle
erforderlichen Schalt- und Anzeigeelemente. Drei Leuchtdioden dienen zur
optischen Anzeige des Betriebszustandes; über einen Schlüsselschalter können
alle betriebsmäßigen Schaltfunktionen, ausgelöst werden; die Betätigung der
roten, beleuchteten Pilztaste führt zu einer unverzüglichen Freischaltung der
Fluchttürverriegelung, die durch den ebenfalls im Gehäuse integrierten Alarm-
summer akustisch signalisiert wird
1.1

Bedien- und Anzeigeelemente

1.1.1

Notschalter

Das wichtigste Element des Steuer-Moduls ist der Notschalter, dessen Betätiger
als rote, beleuchtete Pilztaste ausgeführt ist. Er unterbricht bei Betätigung den
Stromkreis des Verriegelungselements und entriegelt damit die Tür. Gleichzeitig
wird ein Alarm ausgelöst.
Die Abdeckung des Notschalters wird bei Betätigung mit eingedrückt. Sie kann
so eingestellt werden, daß sie dabei zerstört wird, oder auch so, daß sie unbe-
schädigt bleibt. Der Betätigungspilz rastet ein und muß nach der Quittierung des
Alarms durch eine leichte Drehung nach links oder rechts zurückggestellt wer-
den.
Zur Rückstellung des Notschalters muß die Abdeckhaube abgenommen wer-
den. Sie wird aus ihrer Verankerung gelöst, indem der Schlüsselschalter bis
zum zweiten Anschlag entgegen dem Uhrzeigersinn gedreht wird. Dabei wird
gleichzeitig der Alarm zurückgestellt.
1.1.2 Schlüsselschalter
Über den im Steuer-Modul integrierten Schlüsselschalter können alle betriebs-
mäßigen Funktionen des Fluchttürsicherungssystems wie Kurzzeit- und Daue-
rentriegelung, Verriegelung und Alarmquittierung geschaltet werden.
1.1.3

Led-Anzeige

Drei Leuchtdioden zeigen den momentanen Zustand des Verriegelungssy-
stems an:
C
Die gelbe Leuchtdiode zeigt einen anstehenden Alarm an.
C
Die grüne Leuchtdiode zeigt eine entriegelte Tür an.
C
Die rote Leuchtdiode zeigt eine verriegelte Tür an.
4

Funktion
