5 Applikationsbeispiel – Feldbusanbindung CANopen beim Frequenzumrichter DA1

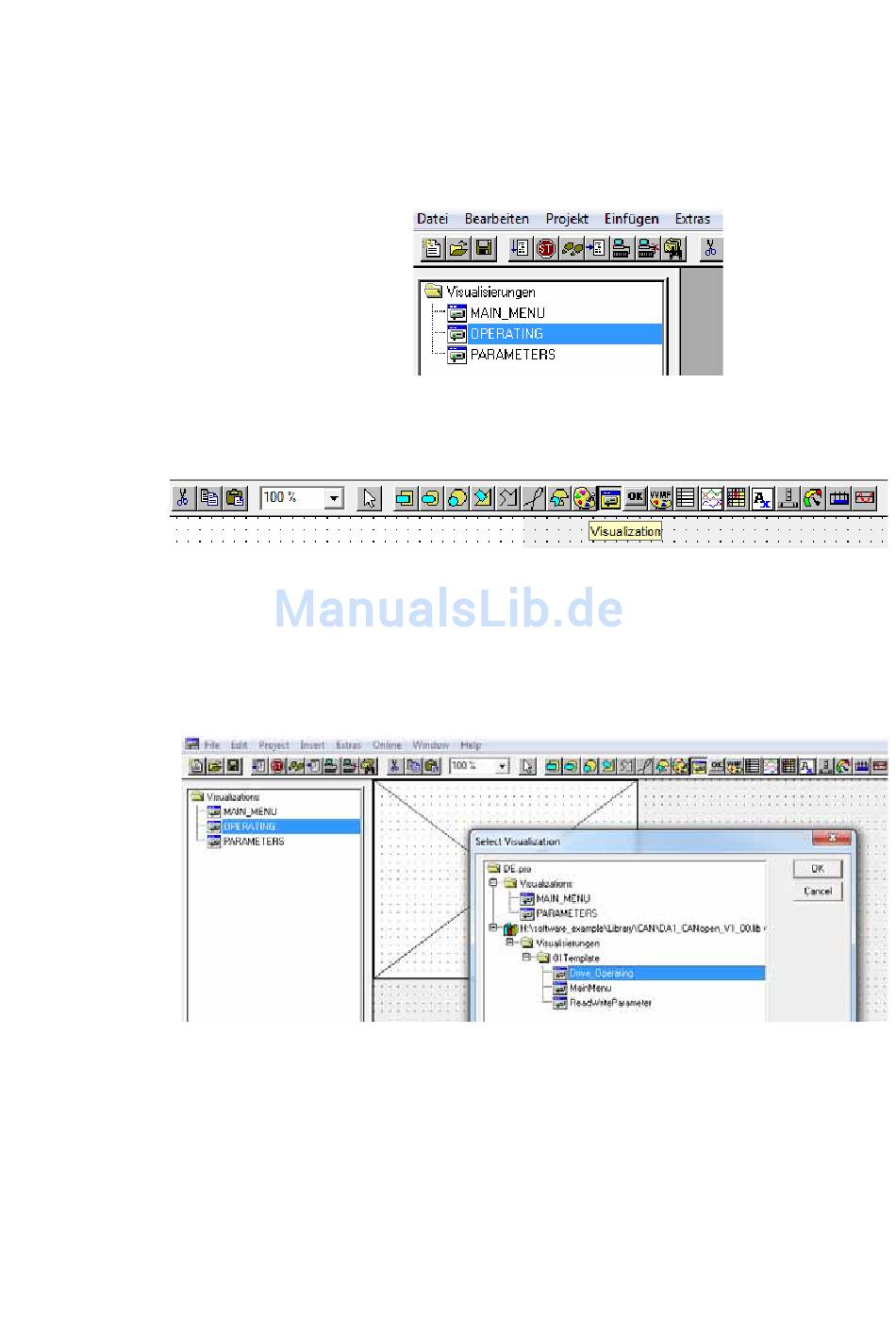

Es müssen nun für jede Visualisierung die Platzhalter ersetzt werden:
▶
Markieren Sie zunächst den Eintrag OPERATING.
▶
Klicken Sie doppelt auf den Eintrag OPERATING, so dass sich Ihre
Symbolleiste am oberen Fensterrand erweitert und Sie das Icon
Visualisierung erhalten
▶
Klicken Sie auf das Symbol Visualisierungen und positionieren Sie dann
den Mauszeiger links oben in der freien weißen Fläche. Halten Sie die
linke Maustaste gedrückt und ziehen Sie ein Rechteck auf der weißen
Fläche auf die von Ihnen gewünschte Größe.
▶
Wählen Sie nun links im „Explorer"-Baum unter Template den Eintrag
Drive_Operating aus. Das nachfolgende Fenster öffnet sich.
▶
Bestätigen Sie Ihre Eingabe mit OK.
CANopen für DA1, DC1, DE11 09/16 MN040019DE www.eaton.com
5.2 Benötigtes Material
73
