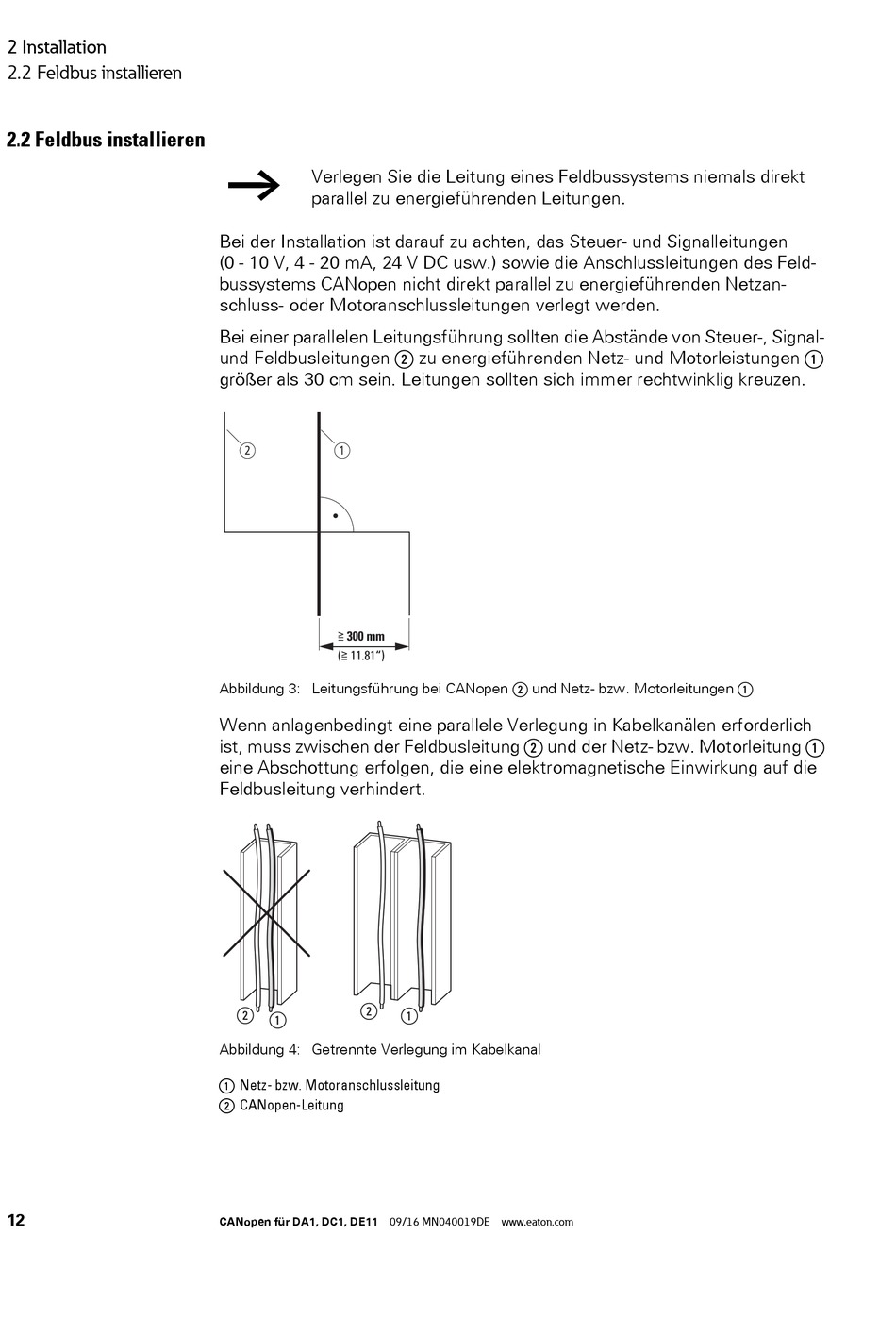

2 Installation
2.2 Feldbus installieren
2.2 Feldbus installieren
12
￫
Verlegen Sie die Leitung eines Feldbussystems niemals direkt
parallel zu energieführenden Leitungen.
Bei der Installation ist darauf zu achten, das Steuer- und Signalleitungen
(0 - 10 V, 4 - 20 mA, 24 V DC usw.) sowie die Anschlussleitungen des Feld-
bussystems CANopen nicht direkt parallel zu energieführenden Netzan-
schluss- oder Motoranschlussleitungen verlegt werden.
Bei einer parallelen Leitungsführung sollten die Abstände von Steuer-, Signal-
und Feldbusleitungen ② zu energieführenden Netz- und Motorleistungen ①
größer als 30 cm sein. Leitungen sollten sich immer rechtwinklig kreuzen.
②
①
≧ 300 mm
(≧ 11.81")
Abbildung 3: Leitungsführung bei CANopen ② und Netz- bzw. Motorleitungen ①
Wenn anlagenbedingt eine parallele Verlegung in Kabelkanälen erforderlich
ist, muss zwischen der Feldbusleitung ② und der Netz- bzw. Motorleitung ①
eine Abschottung erfolgen, die eine elektromagnetische Einwirkung auf die
Feldbusleitung verhindert.
b
b
a
Abbildung 4: Getrennte Verlegung im Kabelkanal
a Netz- bzw. Motoranschlussleitung
b CANopen-Leitung
CANopen für DA1, DC1, DE11 09/16 MN040019DE www.eaton.com
