5 Applikationsbeispiel – Feldbusanbindung CANopen beim Frequenzumrichter DA1
5.2 Benötigtes Material
72
Visualisierungen erstellen
Sie erstellen nun die Visualisierungen.
▶
Wechseln Sie nun in den unteren Reiter Visualisierungen.
Im Objektbaum sehen Sie den gleichnamigen Ordner Visualisierungen.
▶

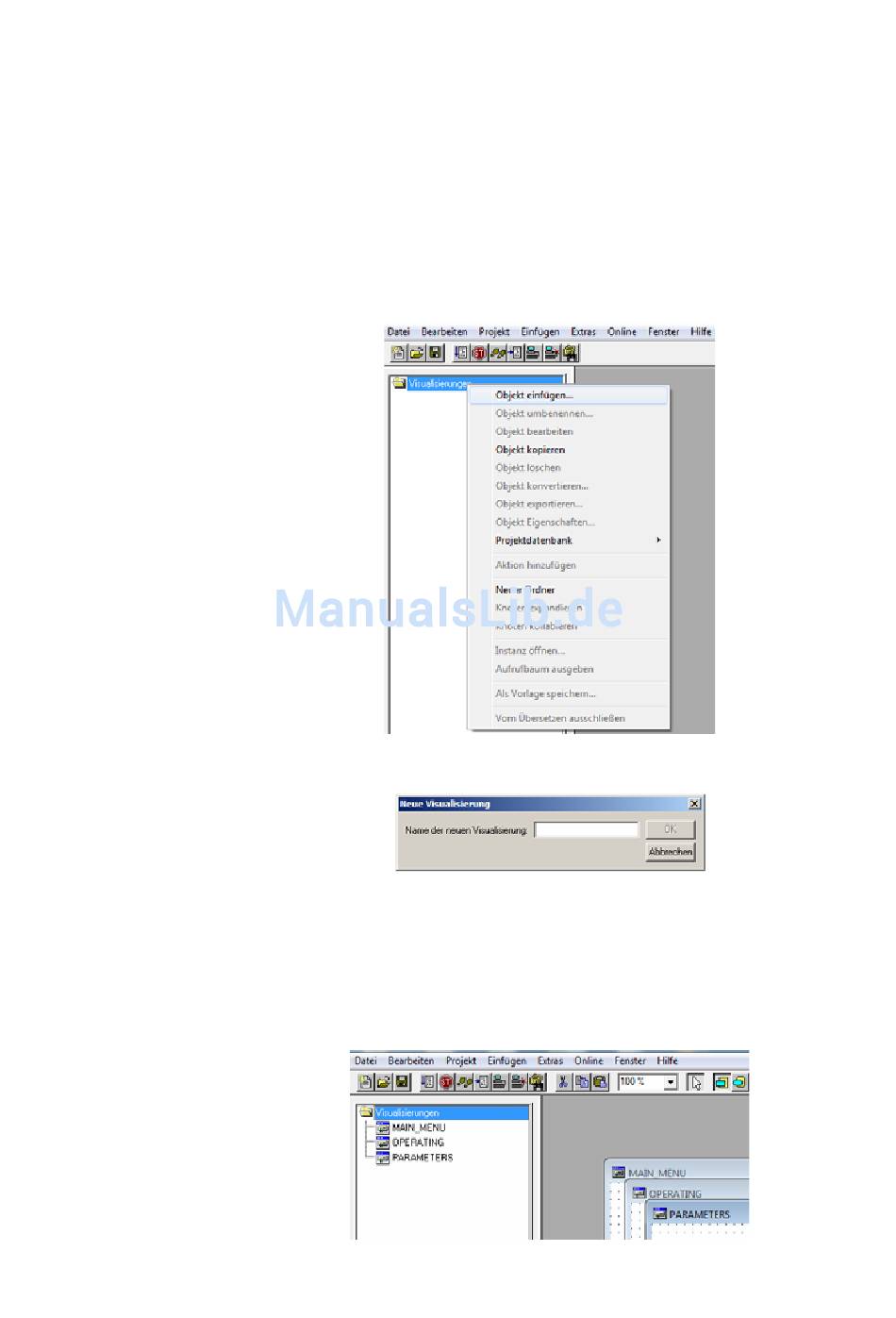

Klicken Sie mit der rechten Maustaste auf den Ordner Visualisierungen
und wählen Sie den Kontextmenüeintrag Objekt einfügen...
Sie erhalten das Dialogfenster Neue Visualisierung:
▶
Wiederholen Sie nun den Vorgang und geben Sie drei Namen ein.
Bestätigen Sie jeweils mit OK:
1. MAIN_MENU
2. OPERATING
3. PARAMETERS
CANopen für DA1, DC1, DE11 09/16 MN040019DE www.eaton.com
