2 Installation
2.1 RJ45-Schnittstelle
Dieses Kapitel beschreibt die Anbindung der Frequenzumrichter der Geräte-
reihen DA1, DC1 und DE11 an ein CANopen-Netzwerk.
Die CANopen-Anschaltung ist in der RJ45-Schnittstelle integriert.
DA1
D C-
L1 /L L2 /N
L3
CO M
D C+ B R
U
V
W
CAN_L 1
CAN_H 2
0 V 3
OP-Bus_L 4
OP-Bus_H 5
+24 V 6
Modbus RTU_L 7
Modbus RTU_H 8

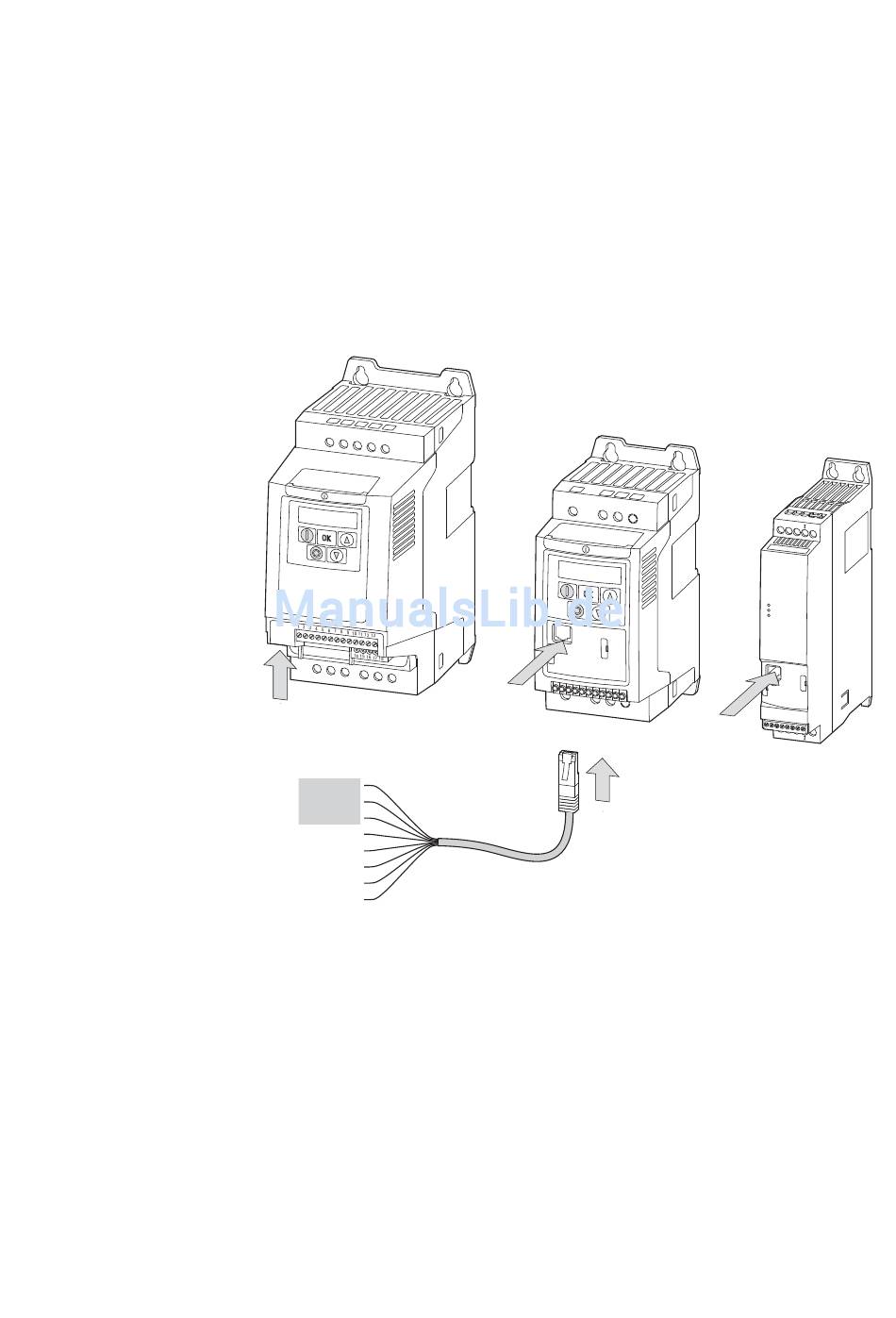

Abbildung 2: RJ45-Schnittstelle
Die Position der RJ45-Schnittstelle ist vom Gerätetyp und der Baugröße des
Frequenzumrichters abhängig.
→
Nähere Informationen zur Position der RJ45-Schnittstelle finden
Sie in der zum jeweiligen Frequenzumrichter gehörenden Mon-
tageanweisung.
CANopen für DA1, DC1, DE11 09/16 MN040019DE www.eaton.com
2.1 RJ45-Schnittstelle
DC1
L1 /L L2 /N
L3
1
2
3
4
5 6
7
8
9 10 11
U
V
W
2 Installation
DE1
L1 /L L2 /N
L3
0 V +10 V 1
2
3
4
13 14
U
V
W
11
