5 Applikationsbeispiel – Feldbusanbindung CANopen beim Frequenzumrichter DA1

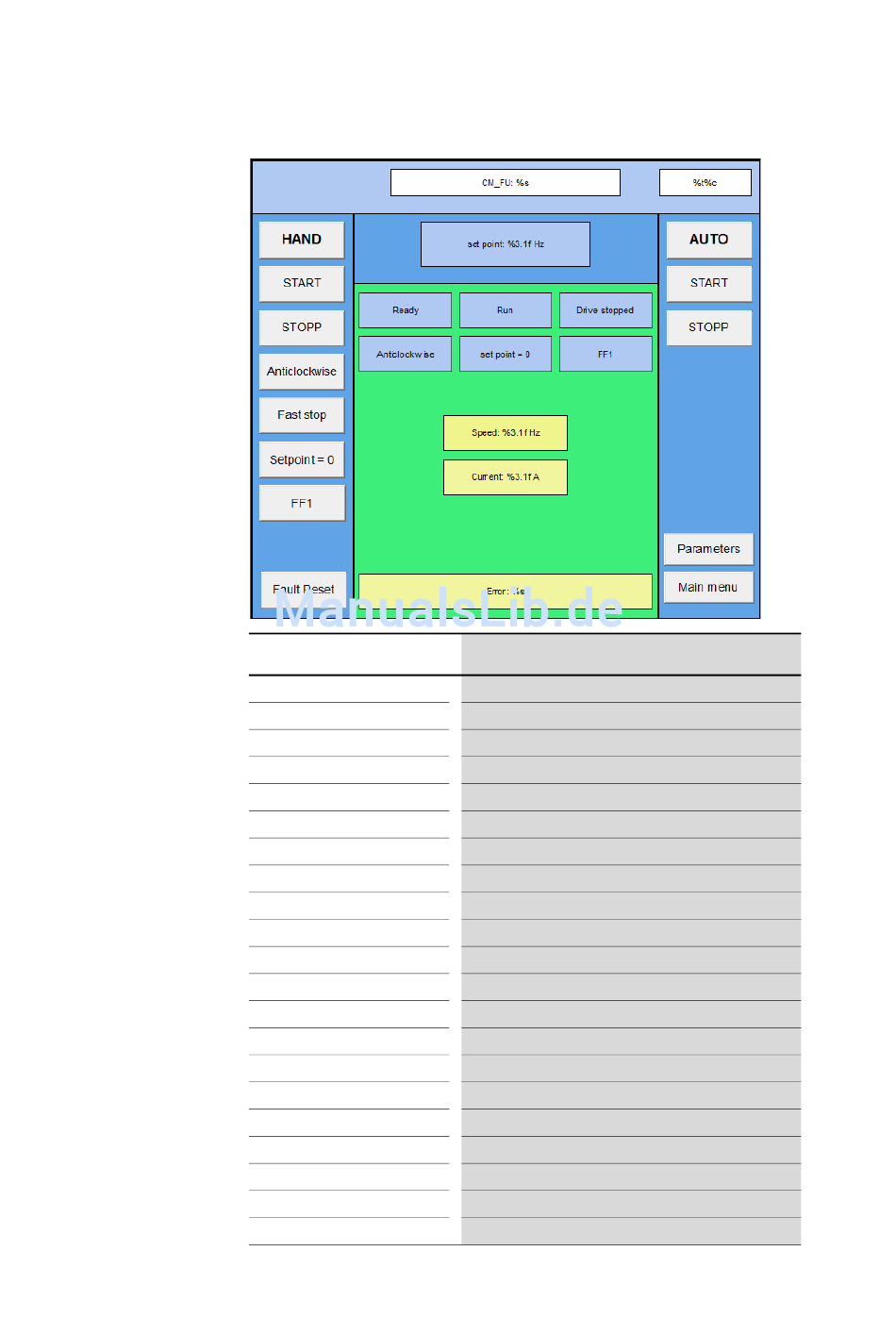

Einzelheiten zur Visualisierung
Abkürzung
HAND
START
STOPP
Anticlockweise
Fast stop
Setpoint = 0
FF1
Fault Reset
set point
Ready
Run
Drive stopped
Anticlockwise
Setpoint = 0
FF1
Speed
Current
Error
AUTOP
START
STOP
CANopen für DA1, DC1, DE11 09/16 MN040019DE www.eaton.com
Erläuterung
Manueller Start des Frequenzumrichters
automatischer Start des Frequenzumrichters
Stoppt den Frequenzumrichter
Kehrt die Drehrichtung um
Schnellstopp
Sollwert wird auf 0 gesetzt.
Festfrequenz 1 wird aktiviert.
Setzt den aktuellen Fehler zurück
Sollwertvorgabe
Der Frequenzumrichter ist betriebsbereit
Der Frequenzumrichter läuft
Der Frequenzumrichter ist gestoppt
Der Motor läuft rückwärts
Der Frequenzumrichter ist freigegeben. Der Sollwert ist 0.
Festfrequenz 1 aktiviert
Istwert
Motorstrom
Der aktuelle Fehler wird angezeigt
derzeit nicht benutzt
derzeit nicht benutzt
derzeit nicht benutzt
5.2 Benötigtes Material
