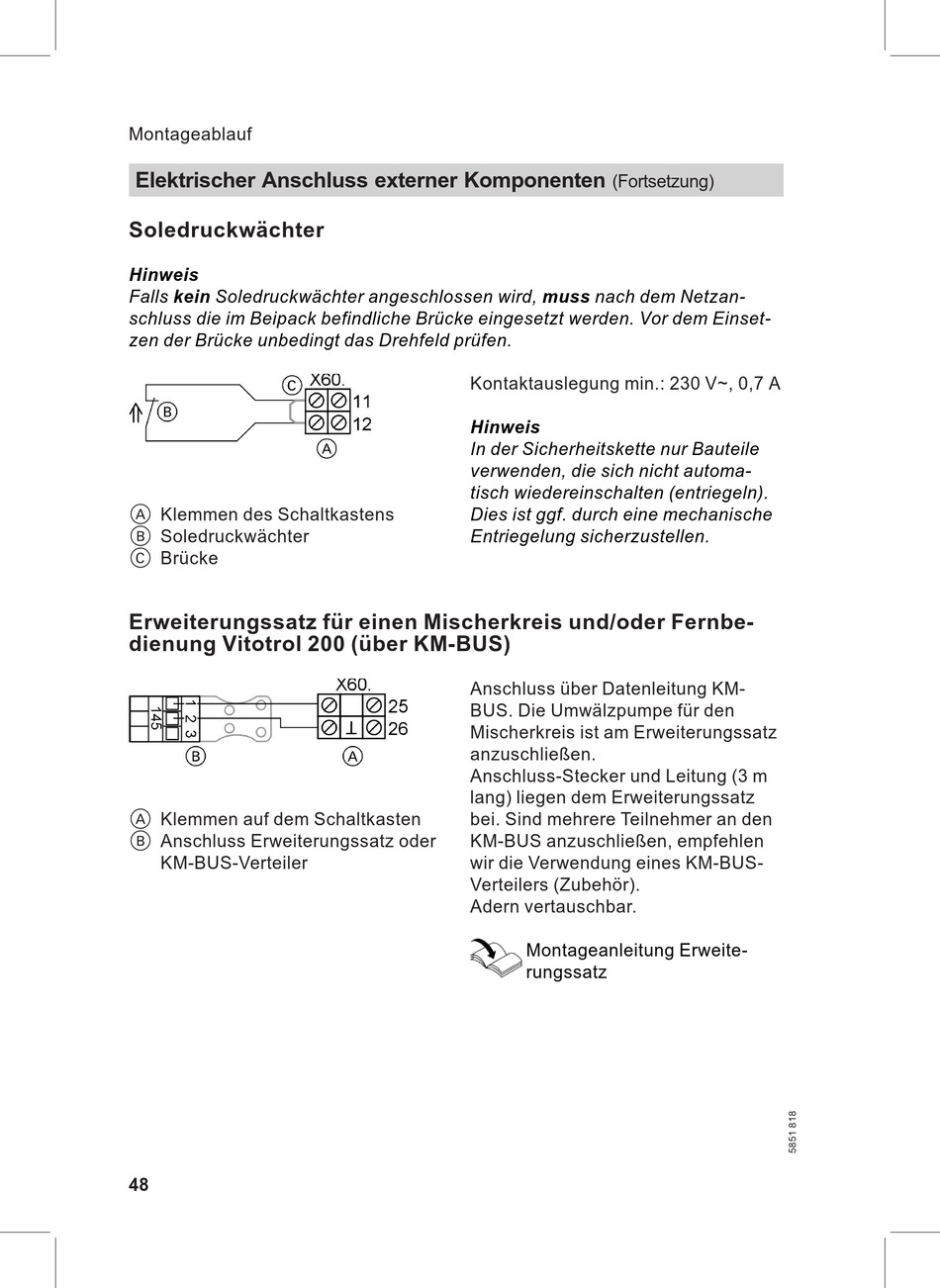

Montageablauf
Elektrischer Anschluss externer Komponenten
Soledruckwächter
Hinweis
Falls kein Soledruckwächter angeschlossen wird, muss nach dem Netzan-
schluss die im Beipack befindliche Brücke eingesetzt werden. Vor dem Einset-
zen der Brücke unbedingt das Drehfeld prüfen.
A Klemmen des Schaltkastens
B Soledruckwächter
C Brücke
Erweiterungssatz für einen Mischerkreis und/oder Fernbe-
dienung Vitotrol 200 (über KM-BUS)
A Klemmen auf dem Schaltkasten
B Anschluss Erweiterungssatz oder
KM-BUS-Verteiler
48
(Fortsetzung)
Kontaktauslegung min.: 230 V~, 0,7 A
Hinweis
In der Sicherheitskette nur Bauteile
verwenden, die sich nicht automa-
tisch wiedereinschalten (entriegeln).
Dies ist ggf. durch eine mechanische
Entriegelung sicherzustellen.
Anschluss über Datenleitung KM-
BUS. Die Umwälzpumpe für den
Mischerkreis ist am Erweiterungssatz
anzuschließen.
Anschluss-Stecker und Leitung (3 m
lang) liegen dem Erweiterungssatz
bei. Sind mehrere Teilnehmer an den
KM-BUS anzuschließen, empfehlen
wir die Verwendung eines KM-BUS-
Verteilers (Zubehör).
Adern vertauschbar.
Montageanleitung Erweite-
rungssatz
