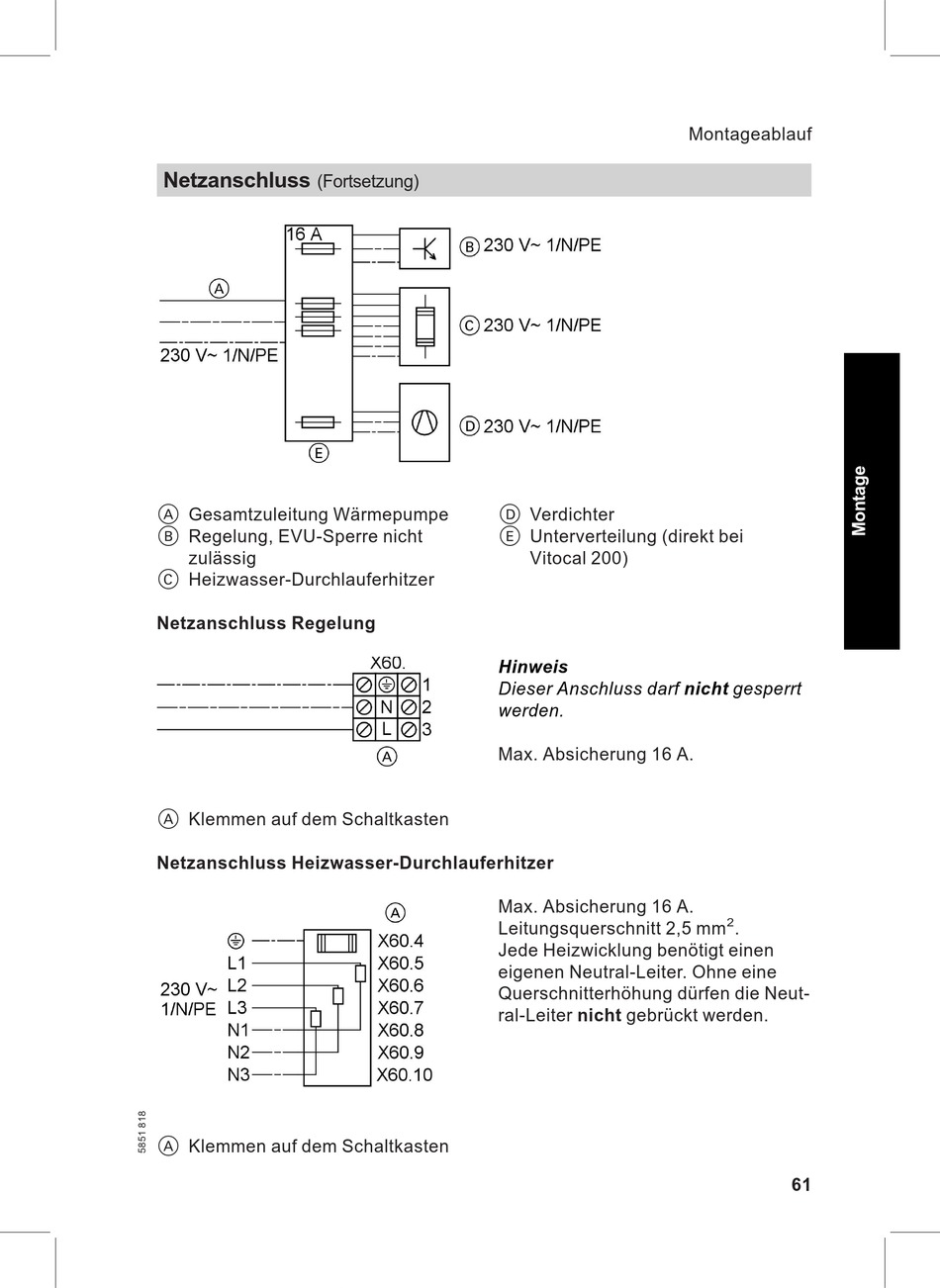

Netzanschluss
(Fortsetzung)
A Gesamtzuleitung Wärmepumpe
B Regelung, EVU-Sperre nicht
zulässig
C Heizwasser-Durchlauferhitzer
Netzanschluss Regelung
A Klemmen auf dem Schaltkasten
Netzanschluss Heizwasser-Durchlauferhitzer
A Klemmen auf dem Schaltkasten
D Verdichter
E Unterverteilung (direkt bei
Vitocal 200)
Hinweis
Dieser Anschluss darf nicht gesperrt
werden.
Max. Absicherung 16 A.
Max. Absicherung 16 A.
Leitungsquerschnitt 2,5 mm
Jede Heizwicklung benötigt einen
eigenen Neutral-Leiter. Ohne eine
Querschnitterhöhung dürfen die Neut-
ral-Leiter nicht gebrückt werden.
