Regelungszubehör
Technische Daten
Leitungslänge
Einstellbereich

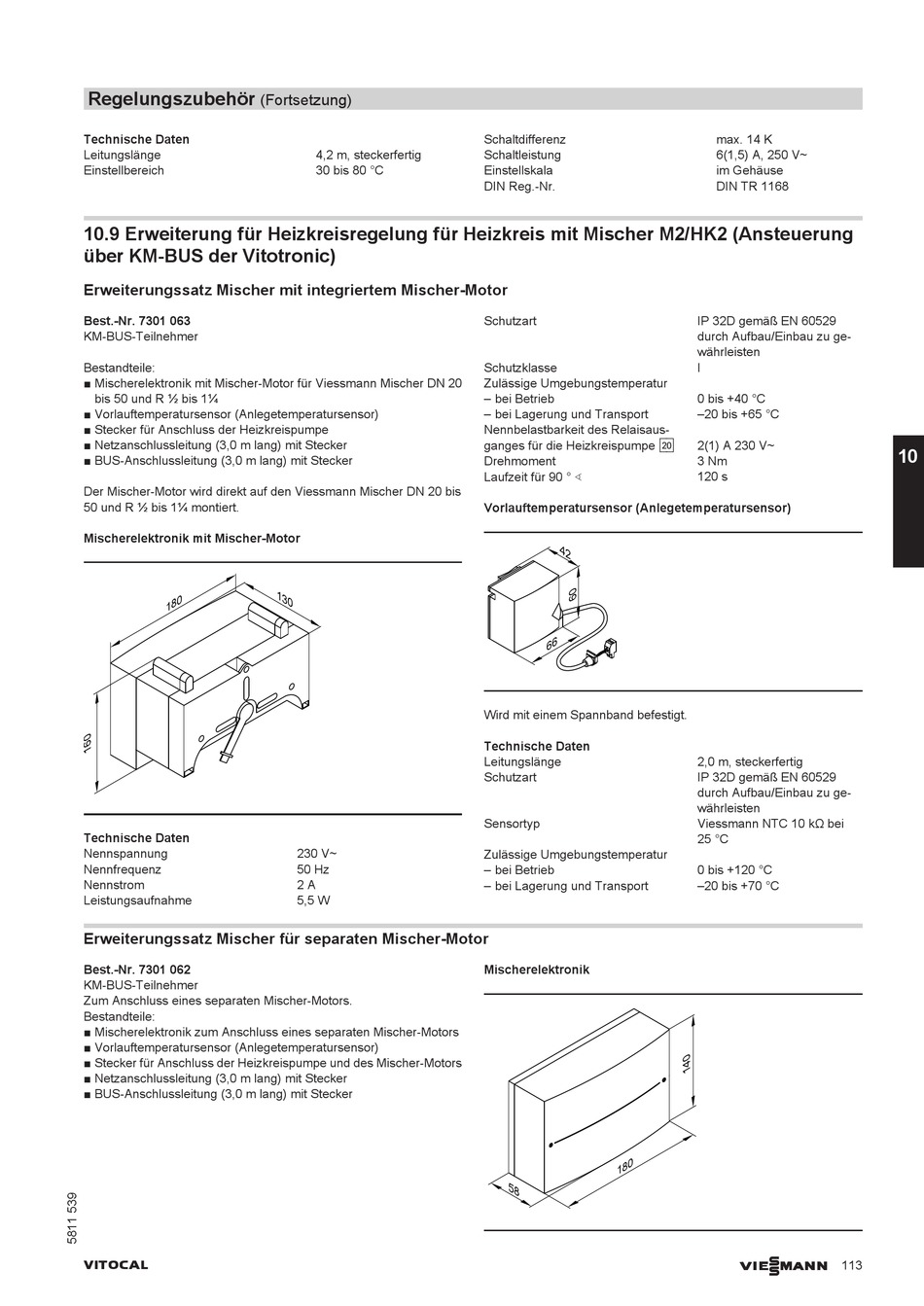

10.9 Erweiterung für Heizkreisregelung für Heizkreis mit Mischer M2/HK2 (Ansteuerung
über KM-BUS der Vitotronic)

Erweiterungssatz Mischer mit integriertem Mischer-Motor

Best.-Nr. 7301 063
KM-BUS-Teilnehmer
Bestandteile:
■ Mischerelektronik mit Mischer-Motor für Viessmann Mischer DN 20
bis 50 und R ½ bis 1¼
■ Vorlauftemperatursensor (Anlegetemperatursensor)
■ Stecker für Anschluss der Heizkreispumpe
■ Netzanschlussleitung (3,0 m lang) mit Stecker
■ BUS-Anschlussleitung (3,0 m lang) mit Stecker
Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis
50 und R ½ bis 1¼ montiert.
Mischerelektronik mit Mischer-Motor
0
1 8
Technische Daten
Nennspannung
Nennfrequenz
Nennstrom
Leistungsaufnahme
Erweiterungssatz Mischer für separaten Mischer-Motor
Best.-Nr. 7301 062
KM-BUS-Teilnehmer
Zum Anschluss eines separaten Mischer-Motors.
Bestandteile:
■ Mischerelektronik zum Anschluss eines separaten Mischer-Motors
■ Vorlauftemperatursensor (Anlegetemperatursensor)
■ Stecker für Anschluss der Heizkreispumpe und des Mischer-Motors
■ Netzanschlussleitung (3,0 m lang) mit Stecker
■ BUS-Anschlussleitung (3,0 m lang) mit Stecker
VITOCAL
(Fortsetzung)
4,2 m, steckerfertig
30 bis 80 °C
1 3
0
230 V~
50 Hz
2 A
5,5 W
Schaltdifferenz
Schaltleistung
Einstellskala
DIN Reg.-Nr.
Schutzart
Schutzklasse
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Nennbelastbarkeit des Relaisaus-
ganges für die Heizkreispumpe sÖ
Drehmoment
Laufzeit für 90 ° ∢
Vorlauftemperatursensor (Anlegetemperatursensor)
4 2
6 6
Wird mit einem Spannband befestigt.
Technische Daten
Leitungslänge
Schutzart
Sensortyp
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Mischerelektronik
0
1 8
5 8
max. 14 K
6(1,5) A, 250 V~
im Gehäuse
DIN TR 1168
IP 32D gemäß EN 60529
durch Aufbau/Einbau zu ge-
währleisten
I
0 bis +40 °C
–20 bis +65 °C
2(1) A 230 V~
3 Nm
120 s
2,0 m, steckerfertig
IP 32D gemäß EN 60529
durch Aufbau/Einbau zu ge-
währleisten
Viessmann NTC 10 kΩ bei
25 °C
0 bis +120 °C
–20 bis +70 °C
