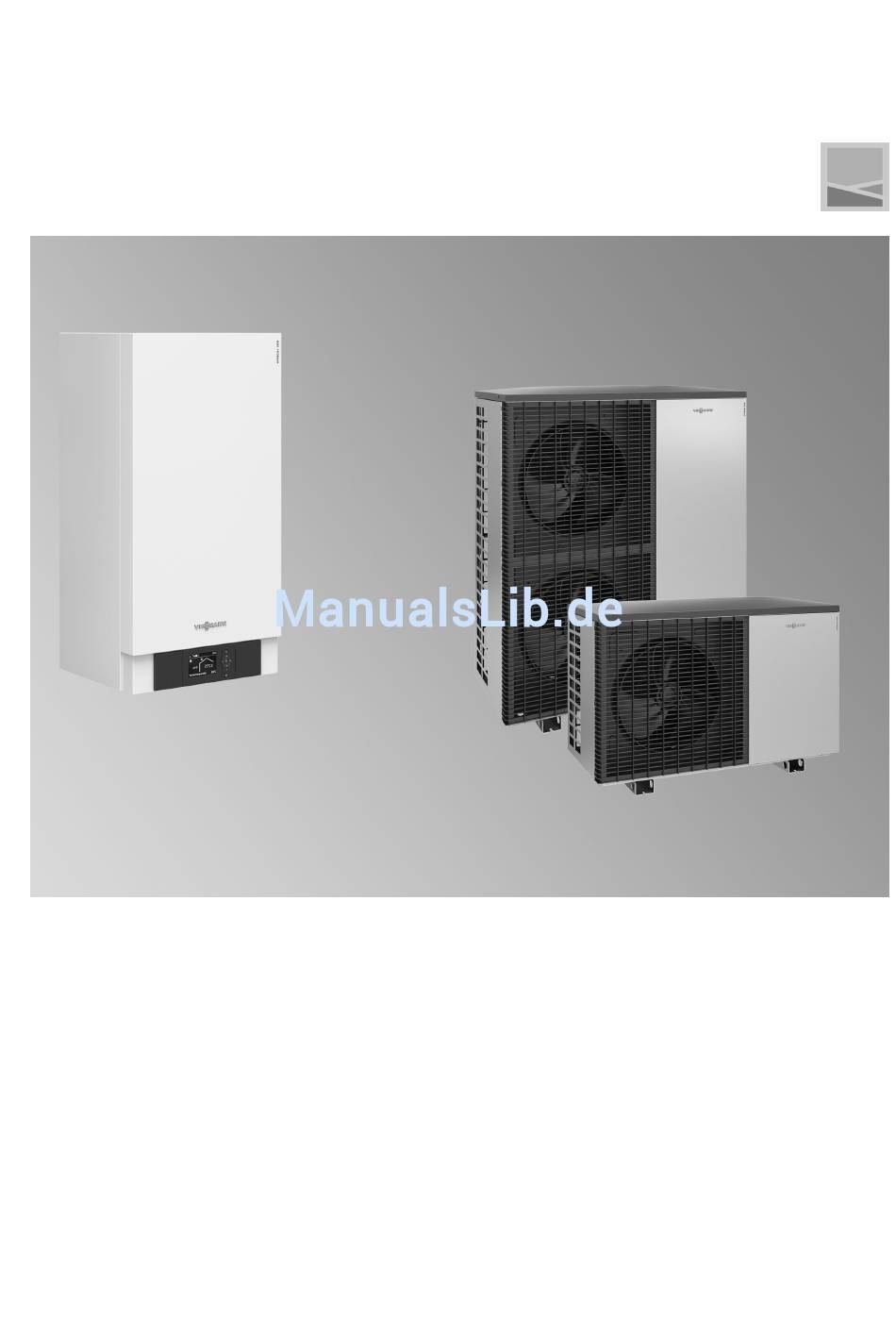

VIESMANN
VITOCAL 200-S
Luft/Wasser-Wärmepumpe, Split-Ausführung
2,6 bis 7,0 kW
Datenblatt
Best.-Nr. und Preise: siehe Preisliste
VITOCAL 200-S
Typ AWB/AWB-M 201.D
Luft/Wasser-Wärmepumpe mit elektrischem Antrieb in Split-
bauweise mit Außen- und Inneneinheit
Für Raumbeheizung und Trinkwassererwärmung in Hei-
zungsanlagen

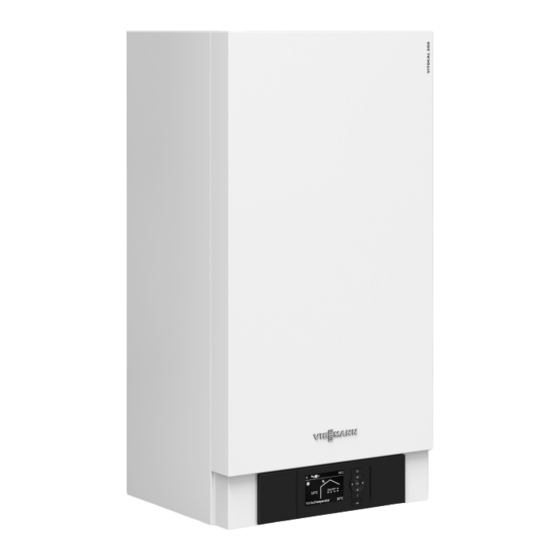

Inneneinheit mit Wärmepumpenregelung Vitotronic 200,
Hocheffizienz-Umwälzpumpe für den Sekundärkreis, 3-
Wege-Umschaltventil und Sicherheitsgruppe
Typ AWB-E-AC/AWB-M-E-AC 201.D
Ausstattung wie AWB/AWB-M 201.D, zusätzlich mit Kühl-
funktion „active cooling"
Mit eingebautem Heizwasser-Durchlauferhitzer
5798 057 DE
5/2017
Werbung
Verwandte Anleitungen für Viessmann VITOCAL 200-S
Inhaltszusammenfassung für Viessmann VITOCAL 200-S
- Seite 1 VIESMANN VITOCAL 200-S Luft/Wasser-Wärmepumpe, Split-Ausführung 2,6 bis 7,0 kW Datenblatt Best.-Nr. und Preise: siehe Preisliste VITOCAL 200-S Typ AWB/AWB-M 201.D Luft/Wasser-Wärmepumpe mit elektrischem Antrieb in Split- bauweise mit Außen- und Inneneinheit Für Raumbeheizung und Trinkwassererwärmung in Hei- zungsanlagen Inneneinheit mit Wärmepumpenregelung Vitotronic 200, Hocheffizienz-Umwälzpumpe für den Sekundärkreis, 3-...
- Seite 2 D 3-Wege-Umschaltventil „Heizen/Trinkwassererwärmung“ E Sekundärpumpe (Hocheffizienz-Umwälzpumpe) F Wärmepumpenregelung Vitotronic 200 Außeneinheit Typen 201.D04 bis 201.D08, 230 V~ A Beschichteter Verdampfer mit gewellten Lamellen zur Effizienz- steigerung B 4-Wege-Umschaltventil C Elektronisches Expansionsventil (EEV) D Stromsparender, drehzahlgeregelter EC-Ventilator E Drehzahlgeregelter Scroll-Verdichter VIESMANN VITOCAL 200-S...
- Seite 3 ■ Maximale Vorlauftemperatur: Bis 60 °C ■ Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Ser- ■ Inneneinheit mit Hocheffizienz-Umwälzpumpe, Verflüssiger, 3- vice über Viessmann Apps Wege- Umschaltventil und Regelung, bei der Variante Heizen/ Kühlen mit integriertem Heizwasser-Durchlauferhitzer ■ Einfach zu bedienende Vitotronic Regelung mit Klartext- und Gra- EHPA Gütesiegel als Nachweis des COP für die Förderung...
-
Seite 4: Technische Angaben
Max. externer Druckverlust (RFH) bei Mindestvolumen- mbar strom 70,5 70,5 70,5 Max. Vorlauftemperatur °C Elektrische Werte Außeneinheit Nennspannung Verdichter 1/N/PE 230 V/50 Hz Max. Betriebsstrom Verdichter 12,4 13,9 14,3 19,0 Anlaufstrom Verdichter Absicherung Schutzart IPX4 IPX4 IPX4 IPX4 VIESMANN VITOCAL 200-S... - Seite 5 0,76 0,76 0,76 1,17 Zulässiger Betriebsdruck – Hochdruckseite – Niederdruckseite Abmessungen Außeneinheit Gesamtlänge Gesamtbreite 1109 1109 1109 1109 Gesamthöhe 1377 Abmessungen Inneneinheit Gesamtlänge Gesamtbreite Gesamthöhe Gesamtgewicht Außeneinheit Inneneinheit – Typ AWB-M – Typ AWB-M-E-AC Zulässiger Betriebsdruck sekundärseitig VIESMANN VITOCAL 200-S...
- Seite 6 Leistungszahl ε (COP) bei Heizbetrieb 3,18 3,00 3,00 Leistungsdaten Kühlen nach EN 14511 (A35/W7) Nenn-Kühlleistung 4,92 6,11 7,02 Drehzahl Ventilator U/min Elektr. Leistungsaufnahme 1,82 2,20 2,53 Leistungszahl EER bei Kühlbetrieb 2,70 2,78 2,77 Leistungsregelung bis 6,0 bis 6,5 bis 7,1 VIESMANN VITOCAL 200-S...
- Seite 7 – Nachzufüllende Menge bei Leitungslängen >12 m bis ≤30 m Verdichter (Vollhermetik) Scroll – Öl im Verdichter 3 MAF POE – Ölmenge im Verdichter 1,17 1,17 1,17 Zulässiger Betriebsdruck – Hochdruckseite – Niederdruckseite Abmessungen Außeneinheit Gesamtlänge Gesamtbreite 1109 1109 1109 Gesamthöhe 1377 1377 1377 VIESMANN VITOCAL 200-S...
- Seite 8 Leistungsdaten Heizen nach EU-Verordnung Nr. 811/2013 (durchschnittliche Klimaverhältnisse) Niedertemperaturanwendung (W35) – Energieeffizienz η – Nenn-Wärmeleistung P 9,75 11,17 11,64 rated Mitteltemperaturanwendung (W55) – Energieeffizienz η – Nenn-Wärmeleistung P 9,67 10,83 11,98 rated Schall-Leistungspegel nach ErP Schall-Leistungspegel Außeneinheit dB(A) VIESMANN VITOCAL 200-S...
- Seite 9 AWB-M-E-AC Flüssigkeitsleitung 201.D04 bis D06 6 mm ⅝ (Reduzierstück ⅝ x ⁷⁄₁₆ beiliegend) 201.D08 bis D16 10 mm ⅝ Heißgasleitung 201.D04 bis D06 12 mm ⅞ (Reduzierstück ⅞ x ¾ beiliegend) 201.D08 bis D16 16 mm ⅞ VIESMANN VITOCAL 200-S...
- Seite 10 Außeneinheit Typen 201.D04 bis 201.D08, 230 V~ 1109 A Leitungseinführung Modbus-Verbindungsleitung Innen-/Außen- C Flüssigkeitsleitung einheit ■ 201.D04 bis D06: UNF ⁷⁄₁₆ B Leitungseinführung Netzanschlussleitung ■ 201.D08: UNF ⅝ D Heißgasleitung ■ 201.D04 bis D06: UNF ¾ ■ 201.D08: UNF ⅞ VIESMANN VITOCAL 200-S...
- Seite 11 Technische Angaben (Fortsetzung) Außeneinheit Typen 201.D10 bis 201.D16, 230 V~ und 400 V~ 1109 A Leitungseinführung Modbus-Verbindungsleitung Innen-/Außen- C Flüssigkeitsleitung UNF ⅝ einheit D Heißgasleitung UNF ⅞ B Leitungseinführung Netzanschlussleitung VIESMANN VITOCAL 200-S...
- Seite 12 Technische Änderungen vorbehalten! Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 0 64 52 70-0 Telefax: 07242 62381-440 Telefax: 0 64 52 70-27 80 www.viessmann.at www.viessmann.de VIESMANN VITOCAL 200-S...
