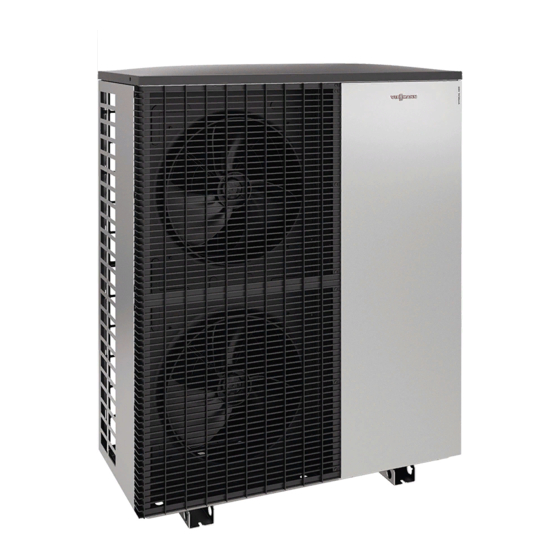

Seite 1 VIESMANN VITOCAL Luft/Wasser-Wärmepumpen mit Innen- und Außeneinheit Split-Ausführung, 2,4 bis 14,7 kW Planungsanleitung VITOCAL 200-S VITOCAL 222-S Typ AWB(-M)-E-AC 201.D Typ AWBT(-M)-E- AC 221.C Luft/Wasser-Wärmepumpe mit elektrischem Antrieb in Split- bauweise mit Außen- und Inneneinheit Wärmepumpen-Kompaktgerät mit elektrischem Antrieb in Für Raumbeheizung, Raumkühlung und Trinkwassererwär- ■...
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Benennung der Produkttypen ............................Vitocal 200-S 2. 1 Produktbeschreibung ....................■ Vorteile ........................■ Auslieferungszustand ....................■ Typübersicht ......................2. 2 Technische Angaben ....................■ Technische Daten ....................■ Abmessungen Inneneinheit ..................■ Abmessungen Außeneinheiten ................■ Einsatzgrenzen nach EN 14511 ................15 Vitocal 222-S 3.
Seite 3 Inhaltsverzeichnis (Fortsetzung) ■ Kugelhahn mit Filter (G 1¼) ..................6. 5 Vitocal 222-S: Hydraulisches Anschlusszubehör ............■ Hydraulisches Anschluss-Set Heizkreis für Aufputzinstallation nach oben .... ■ Hydraulisches Anschluss-Set Heizkreis für Aufputzinstallation nach links oder rechts ........................■ Einbau-Kit mit Mischer .................... 6.
Seite 4 Inhaltsverzeichnis (Fortsetzung) ■ Schaumband ......................■ Elektrische Begleitheizung ..................■ Elektrische Begleitheizung ..................■ Tragegriffe für Außeneinheit ................... ■ Abdeckkappen-Set ....................99 ■ Spezialreiniger ......................■ Rohbaupodest ......................99 ■ Ablauftrichter-Set ....................Planungshinweise 7. 1 Stromversorgung und Tarife ..................■ Anmeldeverfahren ....................99 7.
Seite 5 Inhaltsverzeichnis (Fortsetzung) ■ Vitocal 222-S ......................130 ■ Sicherheitsventil ...................... 130 ■ Thermostatischer Mischautomat ................130 7.12 Auswahl Speicher-Wassererwärmer ................130 ■ Anlagenbeispiele ..................... 132 7.13 Hydraulische Einbindung Speicherladesystem (bei Wärmepumpenkaskade mit Vitocal 200-S) ......................132 ■ Speicher mit externem Wärmetauscher (Speicherladesystem) und Ladelanze ..132 ■...
Seite 6: Benennung Der Produkttypen
Benennung der Produkttypen Vitocal 200-S, Typ A Pos. Wert Bedeutung Pos. Wert Bedeutung Medium Primärkreis Viessmann Produktsegment Luft (Air) Sole (Brine) Hybrid Wasser (Water) Speicher-Wassererwärmer Medium Sekundärkreis Separater Speicher-Wassererwärmer erforder- lich Wasser (Water) 1/2/3 Speicher-Wassererwärmer eingebaut, ohne Bauart Teil 1 Solarnutzung Kältekreis in Split-Ausführung (Bi-block)
Seite 7: Vitocal 200-S
■ Besonders leise im Betrieb durch Advanced acoustic design (AAD) ■ Maximale Vorlauftemperatur: Bis 60 °C einer Außentemperatur ■ Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Ser- von –10 °C vice über Viessmann Apps ■ Kompakte Inneneinheit mit Hocheffizienz-Umwälzpumpe, Verflüs- EHPA Gütesiegel siger, 3-Wege- Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung ■...
Seite 8: Auslieferungszustand
Vitocal 200-S (Fortsetzung) Auslieferungszustand Lieferumfang: – Wandhalterung ■ Komplette Wärmepumpe in Splitbauweise bestehend aus Innen- – Eingebauter Heizwasser-Durchlauferhitzer und Außeneinheit ■ Außeneinheit: ■ Inneneinheit: – Kältemittel-Betriebsfüllung (R410A) für bis zu 12,0 m einfacher – Eingebauter Verflüssiger Leitungslänge – Eingebautes Umschaltventil „Heizen/Trinkwassererwärmung“ –...
Seite 9: Technische Angaben
Vitocal 200-S (Fortsetzung) 2.2 Technische Angaben Technische Daten Wärmepumpen mit Außeneinheit 230 V~ Typ AWB-M-E-AC 201.D04 201.D06 201.D08 201.D10 Leistungsdaten Heizen nach EN 14511 (A2/W35) Nenn-Wärmeleistung 2,61 3,10 4,04 5,01 Drehzahl Ventilator 1/min Elektr. Leistungsaufnahme 0,73 0,84 1,02 1,27 Leistungszahl ε (COP) bei Heizbetrieb 3,57 3,67 3,96...
Seite 10 Vitocal 200-S (Fortsetzung) Typ AWB-M-E-AC 201.D04 201.D06 201.D08 201.D10 Elektrische Werte Inneneinheit Wärmepumpenregelung/Elektronik – Nennspannung 1/N/PE 230 V/50 Hz – Absicherung (intern) T 6,3 A/250 V – Absicherung Netzanschluss 1 x B16A 1 x B16A 1 x B16A 1 x B16A Heizwasser-Durchlauferhitzer –...
Seite 11 Vitocal 200-S (Fortsetzung) Typ AWB-M-E-AC 201.D04 201.D06 201.D08 201.D10 Schall-Leistung der Außeneinheit bei Nenn-Wärmeleistung (Messung in Anlehnung an EN 12102/EN ISO 9614-2) Bewerteter Schall-Leistungs-Summenpegel – Bei A7 dB(A) ±3 K /W55 ±5 K (max.) – Bei A7 dB(A) ±3 K /W55 ±5 K im Nachtbetrieb...
Seite 12 Vitocal 200-S (Fortsetzung) Typ AWB-E-AC 201.D09 201.D10 201.D13 201.D16 Lufteintrittstemperatur Kühlbetrieb (nur Typ AWB-E-AC) – Min. °C – Max. °C Heizbetrieb – Min. °C –20 –20 –20 –20 – Max. °C Heizwasser (Sekundärkreis) Mindestvolumenstrom 1400 1400 1400 1400 Mindestvolumen der Heizungsanlage, nicht absperrbar Max.
Seite 13 Vitocal 200-S (Fortsetzung) Typ AWB-E-AC 201.D09 201.D10 201.D13 201.D16 Anschlüsse Sekundärkreis (Innengewinde) Heizwasservorlauf 1 ¼ 1 ¼ 1 ¼ 1 ¼ Heizwasserrücklauf und Rücklauf Speicher-Wassererwär- 1 ¼ 1 ¼ 1 ¼ 1 ¼ Vorlauf Speicher-Wassererwärmer 1 ¼ 1 ¼ 1 ¼ 1 ¼...
Seite 14: Abmessungen Inneneinheit
Vitocal 200-S (Fortsetzung) Abmessungen Inneneinheit A Heißgasleitung: Siehe folgende Tabelle. E Heizwasservorlauf G 1¼ (Innengewinde) B Flüssigkeitsleitung: Siehe folgende Tabelle. F Leitungseinführung Kleinspannungsleitungen < 42 V C Vorlauf Speicher-Wassererwärmer (heizwasserseitig) G 1¼ G Leitungseinführung Netzanschlussleitungen 400 V~/230 V~, (Innengewinde) > 42 V D Heizwasserrücklauf und Rücklauf Speicher-Wassererwärmer G 1¼...
Seite 15: Einsatzgrenzen Nach En 14511
Vitocal 200-S (Fortsetzung) Einsatzgrenzen nach EN 14511 Heizen Kühlen Lufteintrittstemperatur in °C Lufteintrittstemperatur in °C VIESMANN VITOCAL...
Seite 16: Vitocal 222-S
■ Besonders leise im Betrieb durch Advanced acoustic design (AAD) betrieb ■ Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Ser- ■ Maximale Vorlauftemperatur: Bis 60 °C einer Außentemperatur vice über Viessmann Apps von –10 °C EHPA Gütesiegel ■ Kompakte Inneneinheit mit 220 l Speicher-Wassererwärmer, Hoch- effizienz-Umwälzpumpe, Verflüssiger, 3-Wege-Umschaltventil,...
Seite 17: Auslieferungszustand
Vitocal 222-S (Fortsetzung) Auslieferungszustand Typ AWBT(-M)-E-AC 221.C04 bis 221.C16 – Integrierte Volumenstromüberwachung – Eingebauter Heizwasser-Durchlauferhitzer Lieferumfang: ■ Außeneinheit: ■ Wärmepumpen-Kompaktgerät in Splitbauweise bestehend aus – Kältemittel-Betriebsfüllung (R410A) bis zu 12,0 m einfacher Lei- Innen- und Außeneinheit tungslänge ■ Inneneinheit: – Bördelanschlüsse –...
Seite 18: Technische Angaben
Vitocal 222-S (Fortsetzung) 3.2 Technische Angaben Technische Daten Wärmepumpen mit Außeneinheit 230 V~ Typ AWBT-M-E-AC 221.C04 221.C06 221.C08 221.C10 Leistungsdaten Heizen nach EN 14511 (A2/W35) Nenn-Wärmeleistung 2,61 3,10 4,04 5,01 Drehzahl Ventilator 1/min Elektr. Leistungsaufnahme 0,73 0,84 1,02 1,27 Leistungszahl ε (COP) bei Heizbetrieb 3,57 3,67 3,96...
Seite 19 Vitocal 222-S (Fortsetzung) Typ AWBT-M-E-AC 221.C04 221.C06 221.C08 221.C10 Elektrische Werte Inneneinheit Wärmepumpenregelung/Elektronik – Nennspannung 1/N/PE 230 V/50 Hz – Absicherung (intern) T 6,3 A/250 V – Absicherung Netzanschluss 1 x B16A 1 x B16A 1 x B16A 1 x B16A Heizwasser-Durchlauferhitzer –...
Seite 20 Vitocal 222-S (Fortsetzung) Typ AWBT-M-E-AC 221.C04 221.C06 221.C08 221.C10 Anschlüsse Kältemittelleitungen Flüssigkeitsleitung – Rohr 7 6 x 1 6 x 1 10 x 1 10 x 1 – Inneneinheit ⅝ ⅝ ⅝ ⅝ – Außeneinheit ⁷⁄₁₆ ⁷⁄₁₆ ⅝ ⅝ Heißgasleitung –...
Seite 21 Vitocal 222-S (Fortsetzung) Typ AWBT-E-AC 221.C09 221.C10 221.C13 221.C16 Leistungsdaten Kühlen nach EN 14511 (A35/W7) Nenn-Kühlleistung 4,50 5,00 6,00 7,00 Drehzahl Ventilator U/min Elektr. Leistungsaufnahme 1,67 1,85 2,31 2,80 Leistungszahl EER bei Kühlbetrieb 2,70 2,70 2,60 2,50 Leistungsregelung Bis 7,0 Bis 8,0 Bis 9,0 Bis 10,0...
Seite 22 Vitocal 222-S (Fortsetzung) Typ AWBT-E-AC 221.C09 221.C10 221.C13 221.C16 Kältekreis Arbeitsmittel R410A R410A R410A R410A – Sicherheitsgruppe – Füllmenge 3,60 3,60 3,60 3,60 – Treibhauspotenzial (GWP) 1924 1924 1924 1924 – CO -Äquivalent 6,93 6,93 6,93 6,93 Verdichter (Vollhermetik) Scroll Scroll Scroll Scroll...
Seite 23 Vitocal 222-S (Fortsetzung) Typ AWBT-E-AC 221.C09 221.C10 221.C13 221.C16 Leistungsdaten Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnisse) Niedertemperaturanwendung (W35) – Energieeffizienz η – Nenn-Wärmeleistung P 9,75 9,75 10,99 11,65 rated – Saisonale Leistungszahl (SCOP) 4,58 4,58 4,64 4,62 Mitteltemperaturanwendung (W55) –...
Seite 24: Abmessungen Inneneinheit
Vitocal 222-S (Fortsetzung) Abmessungen Inneneinheit A BC D E C D E A Heizwasserrücklauf G 1¼ (Innengewinde) F Flüssigkeitsleitung: Rohr-7 10 mm, Gewinde UNF ⅝ B Kaltwasser G ¾ (Innengewinde) G Heißgasleitung: Rohr-7 16 mm, Gewinde UNF ⅞ C Zirkulation G ¾ (Innengewinde) H Leitungseinführung für elektrische Leitungen auf der Geräte- D Warmwasser G ¾...
Seite 25: Abmessungen Außeneinheiten
Vitocal 222-S (Fortsetzung) Abmessungen Außeneinheiten Siehe ab Seite 26. Einsatzgrenzen nach EN 14511 Heizen Kühlen Lufteintrittstemperatur in °C Lufteintrittstemperatur in °C VIESMANN VITOCAL...
Seite 26: Außeneinheiten
Außeneinheiten 4.1 Außeneinheit mit 1 Ventilator, 230 V~ Beschreibung A Beschichteter Verdampfer mit gewellten Lamellen zur Effizienz- steigerung B 4-Wege-Umschaltventil C Elektronisches Expansionsventil (EEV) D Stromsparender, drehzahlgeregelter EC-Ventilator E Drehzahlgeregelter Scroll-Verdichter Zuordnung Wärmepumpen Vitocal 222-S ■ Typ AWBT-M-E-AC 221.C04 bis C08 Vitocal 200-S ■...
Seite 27: Abmessungen
Außeneinheiten (Fortsetzung) Abmessungen 1109 A Leitungseinführung Modbus-Verbindungsleitung Innen-/Außen- C Flüssigkeitsleitung einheit UNF ⁷⁄₁₆: Typen 201.D04 bis D06 und 221.C04 bis C06 B Leitungseinführung Netzanschlussleitung UNF ⅝: Typen 201.D08 und 221.C08 D Heißgasleitung UNF ¾: Typen 201.D04 bis D06 und 221.C04 bis C06 UNF ⅞: Typen 201.D08 und 221.C08 VIESMANN VITOCAL...
Seite 28: Außeneinheit Mit 2 Ventilatoren, 230 V~ Und
Außeneinheiten (Fortsetzung) 4.2 Außeneinheit mit 2 Ventilatoren, 230 V~ und 400 V~ Beschreibung A Beschichteter Verdampfer mit gewellten Lamellen zur Effizienz- steigerung B 4-Wege-Umschaltventil C Stromsparende, drehzahlgeregelte EC-Ventilatoren D Elektronisches Expansionsventil (EEV) E Drehzahlgeregelter Scroll-Verdichter Zuordnung Wärmepumpen Vitocal 222-S ■ Außeneinheiten 230 V~ Zuordnung Wärmepumpen Typ AWBT-M-E-AC 221.C10 ■...
Seite 29: Abmessungen
Außeneinheiten (Fortsetzung) Abmessungen 1109 A Leitungseinführung Modbus-Verbindungsleitung Innen-/Aussen- C Flüssigkeitsleitung UNF ⅝ einheit D Heissgasleitung UNF ⅞ B Leitungseinführung Netzanschlussleitung VIESMANN VITOCAL...
Seite 30: Kennlinien
Kennlinien 5.1 Leistungsdiagramme Außeneinheit Typen 201.D04 und 221.C04, 230 V~ Heizen ■ Vitocal 200-S, Typ AWB-M-E-AC 201.D04 ■ Vitocal 222-S, Typ AWBT-M-E-AC 221.C04 Wärmeleistung bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, 60 °C 35 °C 45 °C 55 °C 60 °C ϑ...
Seite 31: Kühlen
Kennlinien (Fortsetzung) Betriebspunkt °C °C –20 –15 –7 Max. Wärmeleistung 2,62 3,02 3,78 3,99 4,78 5,55 6,74 7,69 Nenn-Wärmeleistung 2,62 3,02 3,78 2,22 3,87 4,12 5,11 6,31 Elektr. Leistungsaufnahme 1,51 1,55 1,60 0,87 1,11 1,09 1,08 1,04 Leistungszahl ε (COP) 1,74 1,95 2,36...
Seite 32: Leistungsdiagramme Außeneinheit Typen 201.D06 Und 221.C06, 230 V
Kennlinien (Fortsetzung) 5.2 Leistungsdiagramme Außeneinheit Typen 201.D06 und 221.C06, 230 V~ Heizen ■ Vitocal 200-S, Typ AWB-M-E-AC 201.D06 ■ Vitocal 222-S, Typ AWBT-M-E-AC 221.C06 Wärmeleistung bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, 60 °C 35 °C 45 °C 55 °C 60 °C ϑ...
Seite 33: Kühlen
Kennlinien (Fortsetzung) Betriebspunkt °C °C –20 –15 –7 Max. Wärmeleistung 3,77 4,35 5,53 5,54 6,30 6,86 8,11 9,26 Nenn-Wärmeleistung 3,77 4,35 5,53 3,10 4,75 5,00 6,11 7,58 Elektr. Leistungsaufnahme 1,89 1,95 1,96 0,84 1,03 1,00 0,98 0,94 Leistungszahl ε (COP) 1,99 2,23 2,82...
Seite 34 Kennlinien (Fortsetzung) Betriebspunkt °C °C Kühlleistung 6,00 5,75 5,50 5,25 5,00 3,67 3,53 3,43 3,21 3,00 Elektr. Leistungsaufnahme 0,80 0,90 1,00 1,10 1,19 0,89 1,02 1,08 1,16 1,15 Leistungszahl EER 7,50 6,39 5,50 4,77 4,20 4,14 3,46 3,19 2,78 2,60 VIESMANN VITOCAL...
Seite 35: Leistungsdiagramme Außeneinheit Typen 201.D08 Und 221.C08, 230 V
Kennlinien (Fortsetzung) 5.3 Leistungsdiagramme Außeneinheit Typen 201.D08 und 221.C08, 230 V~ Heizen ■ Vitocal 200-S, Typ AWB-M-E-AC 201.D08 ■ Vitocal 222-S, Typ AWBT-M-E-AC 221.C08 Wärmeleistung bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, 60 °C 35 °C 45 °C 55 °C 60 °C ϑ...
Seite 36: Kühlen
Kennlinien (Fortsetzung) Betriebspunkt °C °C –20 –15 –7 Max. Wärmeleistung 4,33 5,23 6,67 6,99 7,54 8,10 10,45 11,87 Nenn-Wärmeleistung 4,33 5,23 6,67 4,04 5,62 5,85 7,18 8,80 Elektr. Leistungsaufnahme 2,08 2,22 2,31 1,02 1,19 1,14 1,10 1,05 Leistungszahl ε (COP) 2,08 2,36 2,89...
Seite 37 Kennlinien (Fortsetzung) Betriebspunkt °C °C Kühlleistung 7,00 6,75 6,50 6,25 6,00 3,75 3,60 3,50 3,28 4,00 Elektr. Leistungsaufnahme 1,05 1,15 1,25 1,35 1,48 0,82 0,95 1,00 1,08 1,38 Leistungszahl EER 6,67 5,87 5,20 4,63 4,05 4,55 3,80 3,50 3,05 2,90 VIESMANN VITOCAL...
Seite 38: Leistungsdiagramme Außeneinheit Typen 201.D09 Und 221.C09, 400 V
Kennlinien (Fortsetzung) 5.4 Leistungsdiagramme Außeneinheit Typen 201.D09 und 221.C09, 400 V~ Heizen ■ Vitocal 200-S, Typ AWB-E-AC 201.D09 ■ Vitocal 222-S, Typ AWBT-E-AC 221.C09 Wärmeleistung bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, 60 °C 60 °C 55 °C 35 °C 45 °C ϑ...
Seite 39: Kühlen
Kennlinien (Fortsetzung) Leistungszahl COP bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, ϑ Lufteintrittstemperatur 60 °C Wärmeleistung Elektrische Leistungsaufnahme COP Leistungszahl Hinweis 35 °C ■ Daten für COP in den Tabellen und Diagrammen wurden in Anleh- nung an EN 14511 ermittelt. ■...
Seite 40 Kennlinien (Fortsetzung) Kühlleistung bei Vorlauftemperaturen 18 °C, 7 °C Leistungszahl EER bei Vorlauftemperaturen 18 °C, 7 °C 18 °C 7 °C 18 °C 7 °C ϑ in °C ϑ in °C ϑ Lufteintrittstemperatur Elektrische Leistungsaufnahme Kühlen bei Vorlauftemperatu- Kühlleistung ren 18 °C, 7 °C Elektrische Leistungsaufnahme EER Leistungszahl 7 °C...
Seite 41: Leistungsdiagramme Außeneinheit Typen 201.D10 Und 221.C10, 230 V
Kennlinien (Fortsetzung) 5.5 Leistungsdiagramme Außeneinheit Typen 201.D10 und 221.C10, 230 V~ Heizen ■ Vitocal 200-S, Typ AWB-M-E-AC 201.D10 ■ Vitocal 222-S, Typ AWBT-M-E-AC 221.C10 Wärmeleistung bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, 60 °C 60 °C 55 °C 35 °C 45 °C ϑ...
Seite 42: Kühlen
Kennlinien (Fortsetzung) Leistungszahl COP bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, ϑ Lufteintrittstemperatur 60 °C Wärmeleistung Elektrische Leistungsaufnahme COP Leistungszahl Hinweis 35 °C ■ Daten für COP in den Tabellen und Diagrammen wurden in Anleh- nung an EN 14511 ermittelt. ■...
Seite 43 Kennlinien (Fortsetzung) Kühlleistung bei Vorlauftemperaturen 18 °C, 7 °C Leistungszahl EER bei Vorlauftemperaturen 18 °C, 7 °C 18 °C 18 °C 7 °C 7 °C ϑ in °C ϑ in °C ϑ Lufteintrittstemperatur Kühlleistung Elektrische Leistungsaufnahme Kühlen bei Vorlauftemperatu- Elektrische Leistungsaufnahme ren 18 °C, 7 °C EER Leistungszahl Hinweis...
Seite 44: Leistungsdiagramme Außeneinheit Typen 201.D10 Und 221.C10, 400 V
Kennlinien (Fortsetzung) 5.6 Leistungsdiagramme Außeneinheit Typen 201.D10 und 221.C10, 400 V~ Heizen ■ Vitocal 200-S, Typ AWB-E-AC 201.D10 ■ Vitocal 222-S, Typ AWBT-E-AC 221.C10 Wärmeleistung bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, 60 °C 60 °C 35 °C 55 °C 45 °C ϑ...
Seite 45: Kühlen
Kennlinien (Fortsetzung) Leistungszahl COP bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, ϑ Lufteintrittstemperatur 60 °C Wärmeleistung Elektrische Leistungsaufnahme COP Leistungszahl Hinweis 35 °C ■ Daten für COP in den Tabellen und Diagrammen wurden in Anleh- nung an EN 14511 ermittelt. ■...
Seite 46 Kennlinien (Fortsetzung) Kühlleistung bei Vorlauftemperaturen 18 °C, 7 °C Leistungszahl EER bei Vorlauftemperaturen 18 °C, 7 °C 18 °C 18 °C 7 °C 7 °C ϑ in °C ϑ in °C ϑ Lufteintrittstemperatur Kühlleistung Elektrische Leistungsaufnahme Kühlen bei Vorlauftemperatu- Elektrische Leistungsaufnahme ren 18 °C, 7 °C EER Leistungszahl Hinweis...
Seite 47: Leistungsdiagramme Außeneinheit Typen 201.D13 Und 221.C13, 400 V
Kennlinien (Fortsetzung) 5.7 Leistungsdiagramme Außeneinheit Typen 201.D13 und 221.C13, 400 V~ Heizen ■ Vitocal 200-S, Typ AWB-E-AC 201.D13 ■ Vitocal 222-S, Typ AWBT-E-AC 221.C13 Wärmeleistung bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, 60 °C 35 °C 45 °C 60 °C 55 °C ϑ...
Seite 48: Kühlen
Kennlinien (Fortsetzung) Leistungszahl COP bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, ϑ Lufteintrittstemperatur 60 °C Wärmeleistung Elektrische Leistungsaufnahme COP Leistungszahl 35 °C Hinweis ■ Daten für COP in den Tabellen und Diagrammen wurden in Anleh- nung an EN 14511 ermittelt. ■...
Seite 49 Kennlinien (Fortsetzung) Kühlleistung bei Vorlauftemperaturen 18 °C, 7 °C Leistungszahl EER bei Vorlauftemperaturen 18 °C, 7 °C 18 °C 18 °C 7 °C 7 °C ϑ in °C ϑ Lufteintrittstemperatur Kühlleistung ϑ in °C Elektrische Leistungsaufnahme EER Leistungszahl Elektrische Leistungsaufnahme Kühlen bei Vorlauftemperatu- Hinweis ren 18 °C, 7 °C ■...
Seite 50: Leistungsdiagramme Außeneinheit Typen 201.D16 Und 221.C16, 400 V
Kennlinien (Fortsetzung) 5.8 Leistungsdiagramme Außeneinheit Typen 201.D16 und 221.C16, 400 V~ Heizen ■ Vitocal 200-S, Typ AWB-E-AC 201.D16 ■ Vitocal 222-S, Typ AWBT-E-AC 221.C16 Wärmeleistung bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, 60 °C 35 °C 45 °C 55 °C 60 °C ϑ...
Seite 51: Kühlen
Kennlinien (Fortsetzung) Leistungszahl COP bei Vorlauftemperaturen 35 °C, 45 °C, 55 °C, ϑ Lufteintrittstemperatur 60 °C Wärmeleistung Elektrische Leistungsaufnahme COP Leistungszahl 35 °C Hinweis ■ Daten für COP in den Tabellen und Diagrammen wurden in Anleh- nung an EN 14511 ermittelt. ■...
Seite 52 Kennlinien (Fortsetzung) Kühlleistung bei Vorlauftemperaturen 18 °C, 7 °C Leistungszahl EER bei Vorlauftemperaturen 18 °C, 7 °C 18 °C 18 °C 7 °C 7 °C ϑ in °C ϑ Lufteintrittstemperatur Kühlleistung ϑ in °C Elektrische Leistungsaufnahme EER Leistungszahl Elektrische Leistungsaufnahme Kühlen bei Vorlauftemperatu- Hinweis ren 18 °C, 7 °C ■...
Seite 53: Leistungskorrekturfaktor
Kennlinien (Fortsetzung) 5.9 Leistungskorrekturfaktor Heizen: Alle Typen 1,00 0,98 0,96 0,94 0,92 0,90 Leitungslänge in m Bezogen auf A2/W35 und A7/W35 Kühlen: Nur Typen AWB(-M)-E-AC 201.D und AWBT(-M)-E-AC 221.C 1,00 0,96 0,92 0,88 0,84 0,80 0,76 0,72 0,68 0,64 0,60 Leitungslänge in m A A35/W18 B A35/W7...
Seite 54: Restförderhöhen Mit Der Eingebauten Sekundärpumpe
Kennlinien (Fortsetzung) 5.10 Restförderhöhen mit der eingebauten Sekundärpumpe Vitocal 200-S und Vitocal 222-S mit 1 Ventilator Die Sekundärpumpe ist in der Inneneinheit eingebaut. Vitocal 200-S ■ Typ AWB-M-E-AC 201.D04 bis D08 Vitocal 222-S ■ Typ AWBT-M-E-AC 221.C04 bis C08 Volumenstrom in m³/h Vitocal 200-S mit 2 Ventilatoren Die Sekundärpumpe ist in der Inneneinheit eingebaut.
Seite 55: Installationszubehör
Installationszubehör 6.1 Übersicht Zubehör Best.-Nr. Vitocal 200-S Vitocal 222-S Zu- und Abluftgerät: Siehe ab Seite 58. Lüftungsgeräte und Zubehör: Siehe Planungsunterlagen „Lüftungs-Systeme mit Wärmerückgewinnung“. Heizwasser-Pufferspeicher: Siehe ab Seite 59. Vitocell 100-W, Typ SVPA, Farbe: Vitopearlwhite Z017685 Vitocell 100-E, Typ SVPA, Farbe: Schwarz ZK03801 Heizkreis (Sekundärkreis): Siehe ab Seite 60.
Seite 56 Installationszubehör (Fortsetzung) Zubehör Best.-Nr. Vitocal 200-S Vitocal 222-S Trinkwassererwärmung mit Vitocell 100-W, Typ CVAB (300 l): Siehe ab Seite 74. Vitocell 100-W, Typ CVAB, 300 l, Farbe: Vitopearlwhite Z021912 Typ AWB-M-E-AC 201.D04 bis D08 Elektro-Heizeinsatz-EHE, Einbau unten Z021939 Fremdstromanode 7265008 Trinkwassererwärmung mit Vitocell 100-W, Typ CVBC (300 l): Siehe ab Seite 80.
Seite 57 Installationszubehör (Fortsetzung) Zubehör Best.-Nr. Vitocal 200-S Vitocal 222-S Konsolen für Außeneinheit: Siehe ab Seite 94. Design-Verkleidung mit Konsole ZK05186 Design-Verkleidung Bodenanschluss ZK05187 Design-Verkleidung Wandanschluss ZK05188 Konsole für Bodenmontage ZK02929 Konsolen-Set für Wandmontage ZK02930 Installations-Sets: Siehe ab Seite 96. Installations-Set für Bodenmontage der Außeneinheit –...
Seite 58: Zu- Und Abluftgerät
Installationszubehör (Fortsetzung) 6.2 Zu- und Abluftgerät Vitovent Lüftungsgeräte Vitovent Lüftungsgeräte Hinweis Vitovent Wohnungslüftungs-Systeme mit zentralem Lüftungsgerät Ausführliche Informationen zur Planung eines Wohnungslüftungs- können vollständig über die Wärmepumpenregelung gesteuert wer- Systems mit zentralem Lüftungsgerät: Siehe Planungsanleitung den. Die Wärmepumpenregelung verfügt über den gesamten Funkti- „Zentrale Wohnungslüftungs-Systeme mit Wärmerückgewinnung“.
Seite 59: Heizwasser-Pufferspeicher
Installationszubehör (Fortsetzung) 6.3 Heizwasser-Pufferspeicher Vitocell 100-W, Typ SVPA, vitopearlwhite Best.-Nr. Z017685 Heizwasserseitiger Durchflusswiderstand Abmessungen Heizwasser-Volumenstrom in l/h A Wahlweise Heizwasservorlauf oder Heizwasserrücklauf B Wahlweise Heizwasserrücklauf oder Heizwasservorlauf C Entlüftung Technische Daten SVPA Speicherinhalt (AT: Tatsächlicher Wasserinhalt) Max. Vorlauftemperatur °C Max. Betriebsdruck Gewicht Anschlüsse (Außengewinde) Heizwasservorlauf und -rücklauf...
Seite 60: Vitocell 100-E, Typ Svpa, Schwarz
Installationszubehör (Fortsetzung) Vitocell 100-E, Typ SVPA, schwarz Best.-Nr. ZK03801 Bodenstehender Heizwasser-Pufferspeicher zum Einbau in den Rücklauf Sekundärkreis ■ Zur Heizwasserspeicherung in Verbindung mit Wärmepumpen- Kompaktgeräten ■ Zur Sicherstellung des Mindestanlagenvolumens ■ Zum rückseitigen Anbau an das Wärmepumpen-Kompaktgerät Lieferumfang: ■ Heizwasser-Pufferspeicher mit Wärmedämmung ■...
Seite 61: Vitocal 222-S: Hydraulisches Anschlusszubehör
Installationszubehör (Fortsetzung) 6.5 Vitocal 222-S: Hydraulisches Anschlusszubehör Hydraulisches Anschluss-Set Heizkreis für Aufputzinstallation nach oben Best.-Nr. ZK02960 ■ Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklauflei- tung G 1¼ ■ Wärmegedämmte Kaltwasser- und Warmwasserleitung G ¾ ■ Wärmegedämmte Zirkulationsleitung G ¾ Hydraulisches Anschluss-Set Heizkreis für Aufputzinstallation nach links oder rechts Best.-Nr.
Seite 62: Divicon Heizkreis-Verteilung
■ Wandmontage sowohl einzeln als auch mit 2-fach Verteilerbalken ■ Auch erhältlich als Bausatz: Weitere Einzelheiten siehe Viessmann Preisliste. Best.-Nr. in Verbindung mit den verschiedenen Umwälzpumpen: Siehe Viessmann Preisliste. Die Abmessungen der Heizkreis-Verteilung mit oder ohne Mischer sind gleich. VIESMANN...
Seite 63 Installationszubehör (Fortsetzung) Divicon mit Mischer Divicon ohne Mischer G 1½ G 1½ Wandmontage, Darstellung ohne Wärmedämmung Wandmontage, Darstellung ohne Wärmedämmung und ohne Erwei- terungssatz Mischerantrieb HR Heizungsrücklauf HV Heizungsvorlauf HR Heizungsrücklauf A Kugelhähne mit Thermometer (als Bedienelement) HV Heizungsvorlauf B Umwälzpumpe A Kugelhähne mit Thermometer (als Bedienelement) C Kugelhahn B Umwälzpumpe...
Seite 64: Kennlinien Der Umwälzpumpen Und Heizwasserseitiger Durchflusswiderstand
Installationszubehör (Fortsetzung) Beispiel: c Spezifische Wärmekapazität ■ Heizkreis für Heizkörper mit einer Wärmeleistung ² = 11,6 kW µ Massestrom ² Wärmeleistung ■ Heizsystemtemperatur 75/60 °C (ΔT = 15 K) ´ Durchflussvolumenstrom Mit dem Wert ´ den kleinstmöglichen Mischer innerhalb der Einsatz- ²...
Seite 65: Bypassventil
Installationszubehör (Fortsetzung) Wilo Yonos PARA Opt. 25/7.5 Betriebsweise: Differenzdruck variabel ■ Energieeffizienzindex EEI ≤ 0,21 Betriebsweise: Differenzdruck konstant 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Förderstrom in m³/h 0,5 1,0 1,5 2,0 2,5 3,0 3,5 A Divicon R 1¼ mit Mischer Förderstrom in m³/h B Divicon R 1¼...
Seite 66: Verteilerbalken
Installationszubehör (Fortsetzung) Verteilerbalken ■ Mit Wärmedämmung ■ Anbau an die Wand mit separat zu bestellender Wandbefestigung ■ Die Verbindung zwischen Heizkessel und Verteilerbalken muss bauseits erstellt werden. Für 2 Divicon Best.-Nr. 7460638 Best.-Nr. 7466337 Für Divicon R ¾ und R 1 Für Divicon R 1¼...
Seite 67: Wandbefestigung Für Verteilerbalken
Installationszubehör (Fortsetzung) Für 3 Divicon Best.-Nr. 7460643 Best.-Nr. 7466340 Für Divicon R ¾ und R 1 Für Divicon R 1¼ G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ Rp ¾ Rp ¾ A Anschlussmöglichkeit für Ausdehnungsgefäß A Anschlussmöglichkeit für Ausdehnungsgefäß...
Seite 68: Zubehör Trinkwassererwärmung Allgemein
Installationszubehör (Fortsetzung) 6.7 Zubehör Trinkwassererwärmung allgemein Sicherheitsgruppe nach DIN 1988 ■ Best.-Nr. 7180662 Bestandteile: 10 bar (1 MPa) ■ Absperrventil ■ AT: Best.-Nr. 7179666 ■ Rückflussverhinderer und Prüfstutzen 6 bar (0,6 MPa) ■ Manometeranschluss-Stutzen ■ DN 20/R 1 ■ Membran-Sicherheitsventil ■...
Seite 69 Installationszubehör (Fortsetzung) CVWB CVWA Speicherinhalt (AT: Tatsächlicher Wasserinhalt) – Bei Trinkwassererwärmung von 10 auf 60 °C und folgenden Heiz- wasser-Vorlauftemperaturen 90 °C 1255 1458 1754 80 °C 1159 1399 70 °C 1008 Heizwasser-Volumenstrom für die angegebenen Dauerleistungen Zapfrate l/min Zapfbare Wassermenge ohne Nachheizung –...
Seite 70 Installationszubehör (Fortsetzung) CVWB CVWA Speicherinhalt (AT: Tatsächlicher Wasserinhalt) Energieeffizienzklasse Farbe – Vitocell 100-V Vitosilber Vitosilber oder Vitopearlwhite – Vitocell 100-W Vitopearlwhite — Abmessungen Typ CVWB, 300 l Inhalt Maße Typ CVWB Speicherinhalt Länge (7) Breite Höhe 1687 1100 1607 1143 ELH1 HV/SPR Abmessungen Typ CVWA, 390, 500 l Inhalt...
Seite 71 Installationszubehör (Fortsetzung) ELH2 Flanschöffnung für Elektro-Heizeinsatz Maße Typ CVWA Heizwasserrücklauf Speicherinhalt Heizwasservorlauf Länge (7) Kaltwasser Breite Besichtigungs- und Reinigungsöffnung mit Flanschabde- Höhe 1624 1948 ckung 1522 1844 SPR1 Klemmsystem zur Befestigung von Tauchtemperatursenso- 1000 1307 ren am Speichermantel mit Aufnahmen für 3 Tauchtempera- tursensoren 1439 1765...
Seite 72: Elektro-Heizeinsatz-Ehe
Installationszubehör (Fortsetzung) Trinkwasserseitiger Durchflusswiderstand Heizwasserseitiger Durchflusswiderstand 1000 Trinkwasser-Volumenstrom in A Speicherinhalt 300 l B Speicherinhalt 390 l C Speicherinhalt 500 l Heizwasser-Volumenstrom in A Speicherinhalt 300 l B Speicherinhalt 390 l C Speicherinhalt 500 l Elektro-Heizeinsatz-EHE Best.-Nr. Z012684 Technische Daten Leistung Zum Einbau in den Anschluss-Stutzen im oberen Bereich des Nennspannung...
Seite 73: Elektro-Heizeinsatz-Ehe
Installationszubehör (Fortsetzung) Elektro-Heizeinsatz-EHE ■ Best.-Nr. Z021936: Technische Daten Zum Einbau in die Flanschöffnung im unteren Bereich des 100-W, Leistung Typ CVWB mit Speichervolumen 300 l Nennspannung 3/N/PE 400 V/50 Hz ■ Best.-Nr. Z021937: Schutzart IP 45 IP 45 IP 45 Zum Einbau in den Anschluss-Stutzen im unteren Bereich des Nennstrom 100-W, Typ CVWA mit Speichervolumen 390 l und 500 l...
Seite 74: Fremdstromanode
Installationszubehör (Fortsetzung) Technische Daten Zulässige Temperaturen Solarseitig 140 °C Heizwasserseitig 110 °C Trinkwasserseitig – Bei Heizkesselbetrieb 95 °C – Bei Solarbetrieb 60 °C Zulässiger Betriebsdruck 10 bar (1,0 MPa) Solarseitig, heiz- und trinkwasserseitig Prüfdruck 13 bar (1,3 MPa) Solarseitig, heiz- und trinkwasserseitig Mindestwandabstand 350 mm Zum Einbau des Solar-Wärmetauscher-Sets...
Seite 75 Installationszubehör (Fortsetzung) CVAB CVAA Speicherinhalt (AT: Tatsächlicher Wasserinhalt) – Bei Trinkwassererwärmung von 10 auf 60 °C und folgen- den Heizwasser-Vorlauftemperaturen 90 °C 1613 1732 80 °C 1284 1381 70 °C Heizwasser-Volumenstrom für die angegebe- nen Dauerleistungen Bereitschaftswärmeaufwand kWh/24 h 1,65 1,95 2,28 2,48...
Seite 76 Installationszubehör (Fortsetzung) Abmessungen Typ CVAB, 300 l Inhalt Abmessungen Typ CVA, 500 l Inhalt HV/SPR HV/SPR BÖ BÖ KW/E KW/E BÖ Besichtigungs- und Reinigungsöffnung Entleerung Heizwasserrücklauf Heizwasservorlauf BÖ Besichtigungs- und Reinigungsöffnung Kaltwasser Entleerung SPR Klemmsystem zur Befestigung von Tauchtemperatursensoren Heizwasserrücklauf am Speichermantel mit Aufnahmen für 3 Tauchtemperatursen- Heizwasservorlauf soren...
Seite 77 Installationszubehör (Fortsetzung) Abmessungen Typ CVAA, 750 und 950 l Inhalt Heizwasserrücklauf Heizwasservorlauf Kaltwasser SPR Klemmsystem zur Befestigung von Tauchtemperatursensoren am Speichermantel, Aufnahmen für 3 Tauchtemperatursenso- ren pro Klemmsystem Magnesium-Schutzanode WW Warmwasser Zirkulation Maße Typ CVAA Speicherinhalt HV/SPR 1062 1062 Länge (7) BÖ...
Seite 78 Installationszubehör (Fortsetzung) Max. Zapfmenge während 10 min, bezogen auf die Leistungskennzahl N Speicherinhalt Max. Zapfmenge bei Trinkwassererwärmung von 10 auf 45 °C, mit Nachheizung Heizwasser-Vorlauftemperatur 90 °C l/min 80 °C l/min 70 °C l/min Zapfbare Wassermenge Speicherinhalt Zapfrate bei Speichervolumen auf 60 °C aufgeheizt l/min Zapfbare Wassermenge ohne Nachheizung Wasser mit t = 60 °C (konstant)
Seite 79: Elektro-Heizeinsatz-Ehe
Installationszubehör (Fortsetzung) Heizwasserseitige Durchflusswiderstände C Speicherinhalt 750 l und 950 l 50,0 40,0 30,0 20,0 10,0 Heizwasser-Volumenstrom in l/h für eine Speicherzelle A Speicherinhalt 500 l B Speicherinhalt 300 l Elektro-Heizeinsatz-EHE Best.-Nr. Z021939 Technische Daten ■ Für Speicherinhalt 300 l Leistung ■...
Seite 80: Trinkwassererwärmung Mit Vitocell 100-W, Typ Cvbc (300 L)
Installationszubehör (Fortsetzung) 6.11 Trinkwassererwärmung mit Vitocell 100-W, Typ CVBC (300 l) Vitocell 100-W, Typ CVBC, vitopearlwhite Best.-Nr. Z021914 Hinweis zur Dauerleistung Hinweise zur Auslegung der Speicher-Wassererwärmer beachten: Bei der Planung mit der angegebenen oder ermittelten Dauerleis- Siehe ab Seite 130. tung die entsprechende Umwälzpumpe einplanen.
Seite 81 Installationszubehör (Fortsetzung) CVBC CVBB CVBB Speicherinhalt (AT: Tatsächlicher Wasserin- halt) Zulässige Temperaturen – Heizwasserseitig °C – Trinkwasserseitig °C – Solarseitig °C Zulässiger Betriebsdruck – Heizwasserseitig – Trinkwasserseitig – Solarseitig Abmessungen Länge a (7) – Mit Wärmedämmung 1062 1062 – Ohne Wärmedämmung –...
Seite 82 Installationszubehör (Fortsetzung) Abmessungen Typ CVBC, 300 l Inhalt Abmessungen Typ CVB, 400 und 500 l Inhalt HV/SPR1 HV/SPR1 HVs/SPR2 HVs/SPR2 KW/E Ø 650 KW/E SPR1/ SPR2 SPR1/ SPR2 Entleerung Elektro-Heizeinsatz Entleerung Heizwasserrücklauf Stutzen für Elektro-Heizeinsatz Heizwasserrücklauf Solaranlage Heizwasserrücklauf Heizwasserrücklauf Solar Heizwasservorlauf Heizwasservorlauf Solaranlage Heizwasservorlauf...
Seite 83 Installationszubehör (Fortsetzung) Maße Typ CVB Heizwasserrücklauf Heizwasserrücklauf Solaranlage Speicherinhalt 7 859 7 859 Heizwasservorlauf Heizwasservorlauf Solaranlage 1624 1948 Kaltwasser 1458 1784 Besichtigungs- und Reinigungsöffnung mit Flanschabde- 1204 1444 ckung 1044 1230 SPR1 Klemmsystem zur Befestigung von Tauchtemperatursenso- 1044 ren am Speichermantel mit Aufnahmen für 3 Tauchtempera- tursensoren SPR2 Klemmsystem zur Befestigung von Tauchtemperatursenso- ren am Speichermantel mit Aufnahmen für 3 Tauchtempera-...
Seite 84 Installationszubehör (Fortsetzung) Leistungskennzahl N nach DIN 4708, obere Heizwendel Speicherinhalt Leistungskennzahl N Heizwasser-Vorlauftemperatur 90 °C 11,0 80 °C 11,0 70 °C 10,0 ■ Die Leistungskennzahl N ändert sich mit der Speicherbevorra- ■ T = 50 °C → 0,55 × N tungstemperatur Tsp.
Seite 85 Installationszubehör (Fortsetzung) Trinkwasserseitige Durchflusswiderstände Heizwasserseitige Durchflusswiderstände 1000 Trinkwasser-Volumenstrom in l/h A Speicherinhalt 300 l B Speicherinhalt 400 und 500 l Heizwasser-Volumenstrom in l/h A Speicherinhalt 300 l (Heizwendel oben) B Speicherinhalt 300 l (Heizwendel unten), Speicherinhalt 400 und 500 l (Heizwendel oben) C Speicherinhalt 500 l (Heizwendel unten) D Speicherinhalt 400 l (Heizwendel unten) Trinkwasser-Volumenstrom...
Seite 86: Elektro-Heizeinsatz-Ehe
Installationszubehör (Fortsetzung) 1000 Heizwasser-Volumenstrom in l/h A Speicherinhalt 750 und 950 l (Heizwendel oben) B Speicherinhalt 750 und 950 l (Heizwendel unten) Elektro-Heizeinsatz-EHE Best.-Nr. Z021939 Technische Daten ■ Für Speicherinhalt 300 l Leistung ■ Zum Einbau in die untere Flanschöffnung Nennspannung 3/N/PE 400 V/50 Hz ■...
Seite 87: Zubehör Solar
Installationszubehör (Fortsetzung) 6.12 Zubehör Solar Solar-Wärmetauscher-Set (Divicon) Best.-Nr. ZK05953 Hydraulische Anschlüsse oben und unten Zur Anbindung von thermischen Solaranlagen an Wärmepumpen- Kompaktgeräte ■ Auf Solar-Divicon abgestimmte Anschlüsse zur direkten Montage unter der Solar-Divicon ■ Geeignet für Anlagen nach DIN 4753. Bis zu einer Gesamthärte des Trinkwassers von 20 °dH (3,6 mol/m ■...
Seite 88: Solar-Divicon, Typ Ps 10
Installationszubehör (Fortsetzung) Solar-Divicon, Typ PS 10 Best.-Nr. Z021901 D Sicherheitsgruppe (Sicherheitsventil 6 bar, Manometer 10 bar) E Hocheffizienz-Umwälzpumpe 2-Strang-Pumpstation für den Kollektorkreis F Absperrventile ■ Mit drehzahlgeregelter Hocheffizienz-Umwälzpumpe für Wechsel- G Rückschlagventile strom H Absperrhahn Förderhöhe: 6,0 m bei Förderstrom 1000 l/h K Entleerungshahn ■...
Seite 89: Sicherheitstemperaturbegrenzer Für Solaranlage
Installationszubehör (Fortsetzung) Kennlinie Fördermenge in m³/h Fördermenge in l/s A Widerstandskennlinie B Max. Förderhöhe Sicherheitstemperaturbegrenzer für Solaranlage Best.-Nr. 7506168 Technische Daten ■ Mit einem thermostatischen System Anschluss 3-adrige Leitung mit einem Leiterquer- ■ Mit Tauchhülse aus Edelstahl R ½ x 200 mm schnitt von 1,5 mm ■...
Seite 90: Befüllstation
Installationszubehör (Fortsetzung) Befüllstation Best.-Nr. 7188625 ■ Schlauch 0,5 m lang (saugseitig) Zum Befüllen des Solarkreises ■ Anschluss-Schlauch, 2,5 m lang (2 Stück) ■ Transportkiste (als Spülbehälter einsetzbar) Bestandteile: ■ Selbstansaugende Impellerpumpe (30 l/min) ■ Schmutzfilter (saugseitig) 6.13 Zubehör Kühlung: Nur für Typen AWB(-M)-E-AC und AWBT(-M)-E-AC Feuchteanbauschalter 24 V Best.-Nr.
Seite 91: 3-Wege-Umschaltventil
3-Wege-Umschaltventil mit Anschluss G 1 ZK01343 G 1½ ZK01344 ■ Mit elektrischem Antrieb ■ Für die Bypass-Schaltung des Heizwasser-Pufferspeichers im Kühlbetrieb ■ 2 Stück erforderlich Hinweis Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. Volumenstrom in m³/h A Umgelenkter Durchfluss B Gerader Durchfluss VIESMANN VITOCAL...
Seite 92: Anlegetemperatursensor
Heizkreises ohne Mischer, falls dieser als Kühlkreis ausge- Schutzart IP32D gemäß EN 60529 durch Aufbau/ führt wird. Einbau gewährleisten. Sensortyp Viessmann NTC 10 kΩ bei 25 °C Zulässige Umgebungstemperatur – Betrieb 0 bis +120 °C – Lagerung und Transport –20 bis +70 °C Wird mit einem Spannband befestigt.
Seite 93: Kältemittelleitungen Zur Verbindung Von Fest Installierten Split-Geräten
Schutzklasse □ Schutzart IP30 gemäß EN 60529 durch Aufbau/ Einbau gewährleisten. Sensortyp Viessmann NTC 10 kΩ bei 25 °C Zulässige Umgebungstemperatur – Betrieb 0 bis +40 °C – Lagerung und Transport −20 bis +65 °C 6.14 Kältemittelleitungen zur Verbindung von fest installierten Split-Geräten Kupferrohr mit Wärmedämmung...
Seite 94: Kupfer-Dichtringe
Installationszubehör (Fortsetzung) Best.-Nr. Gewinde Für Kupferrohr Verwendung 7249284 ⁷⁄₁₆ 6 x 1 mm Flüssigkeitsleitung 7249285 ⁵⁄₈ 10 x 1 mm 7249286 ¾ 12 x 1 mm Heißgasleitung 7441117 ⁷⁄₈ 16 x 1 mm Kupfer-Dichtringe Ersatz-Dichtringe für Euro-Bördeladapter Best.-Nr. Gewinde Für Kupferrohr Verwendung ■...
Seite 95: Design-Verkleidung Wandanschluss
Installationszubehör (Fortsetzung) Design-Verkleidung Wandanschluss Best.-Nr. ZK05188 ■ Aus verzinktem Stahlblech ■ In der Länge verstellbar ■ Farbe: Vitosilber a 200 bis 300 mm VIESMANN VITOCAL...
Seite 96: Konsole Für Bodenmontage
Installationszubehör (Fortsetzung) Konsole für Bodenmontage Best.-Nr. ZK02929 Aus Aluminiumprofilen Konsolen-Set für Wandmontage der Außeneinheit Best.-Nr. ZK02930 6.18 Installations-Sets Installations-Set für Bodenmontage der Außeneinheit mit Design-Verkleidung Best.-Nr. Typen Typen 7 Kupferrohre 201.D04/D06 201.D08 bis D16 221.C04/C06 221.C08 bis C16 ZK05269 6/12 mm ZK05270 10/16 mm Bestandteile:...
Seite 97: Installations-Set Für Bodenmontage Der Außeneinheit
Installationszubehör (Fortsetzung) Installations-Set für Bodenmontage der Außeneinheit Best.-Nr. 7 Kupferrohre Typen Typen 201.D04/D06 201.D08 bis D16 221.C04/C06 221.C08 bis C16 ZK02944 6/12 mm ZK02945 10/16 mm Bestandteile: ■ 2 Stück Konsolen für Bodenmontage ■ Kupferrohr mit Wärmedämmung für Flüssigkeitsleitung, Ring mit ■...
Seite 98: Dichtmasse
Installationszubehör (Fortsetzung) Dichtmasse Best.-Nr. 7441145 Zur Abdichtung von Wanddurchführungen der Kältemittelleitungen ■ Kartusche mit 310 ml Inhalt Schaumband Best.-Nr. 7441146 Rolle 5 m lang Elektrische Begleitheizung Best.-Nr. ZK04097 ■ Zum Frostschutz für die Kondenswasserwanne der Außeneinheit ■ Nur bei freiem Ablauf des Kondenswassers ■...
Seite 99: Planungshinweise
Installationszubehör (Fortsetzung) Abdeckkappen-Set Best.-Nr. ZK02933 Abdeckkappen für die Öffnungen an den Fußschienen der Außen- einheit Spezialreiniger Best.-Nr. 7249305 1 l-Sprühflasche zur Reinigung des Verdampfers Rohbaupodest Best.-Nr. 7417925 ■ Mit höhenverstellbaren Stellfüßen, für Estrichhöhen von 10 bis 18 cm. ■ Zur Aufstellung des Geräts auf dem Roh-Fußboden, für wandbün- dige Aufstellung geeignet.
Seite 100: Anforderungen An Den Montageort
■ Wärmepumpe geschützt vor direktem Seewind aufstellen. an der Wärmepumpe führen. ■ Ggf. bauseits einen Windschutz vorsehen. Hierbei die Mindestab- Außenaufgestellte Wärmepumpen von Viessmann sind für den stände zur Wärmepumpe einhalten: Siehe folgende Kapitel. Betrieb in mäßig aggressiven Atmosphären ausgelegt. Dies ermög- licht die Aufstellung im urbanen und industriellen Umfeld sowie in küstennahen Bereichen.
Seite 101: Wanddurchführungen Und Schutzrohrleitungen
Planungshinweise (Fortsetzung) Montageort Unterkonstruktion ■ Außeneinheit auf einem Flachdach nicht unmittelbar neben oder ■ Wir empfehlen die Montage der Wärmepumpe auf einer Stahlbe- oberhalb von Wohn- oder Schlafräumen aufstellen. Aufstellung vor tondecke. Fenstern vermeiden. ■ Die Montage auf Flachdächern mit geringem Flächengewicht (z. B. ■...
Seite 102: Mindestabstände Außeneinheit
Planungshinweise (Fortsetzung) Mindestabstände Außeneinheit Außeneinheit mit 1 Ventilator 1000 A Lufteintritt ■ Leitungsdurchführung über Erdniveau: B Luftaustritt ≥ 200 mm ■ Leitungsdurchführung unter Erdniveau: ≥ 400 mm Außeneinheit mit 2 Ventilatoren 1000 1000 A Lufteintritt ■ Leitungsdurchführung über Erdniveau: B Luftaustritt ≥...
Seite 103: Mindestabstände Bei Wärmepumpenkaskade (Max. 5 Außeneinheiten)
Planungshinweise (Fortsetzung) Mindestabstände bei Wärmepumpenkaskade (max. 5 Außeneinheiten) Gegenüberliegende Anordnung ohne Trennwand Gegenüberliegende Anordnung mit Trennwand > 500 > 500 > 500 > 500 > 500 > 500 > 1500 > 500 > 500 > 500 > 500 > 500 >...
Seite 104: Bodenmontage Mit Konsole: Leitungsdurchführung Über Erdniveau
Planungshinweise (Fortsetzung) Bodenmontage mit Konsole: Leitungsdurchführung über Erdniveau 3000 3000 1100 1100 A Erdreich F Öffnungen im Bodenblech für freien Ablauf des Kondenswas- B Gehweg, Terrasse sers: Öffnungen nicht verschließen. C Rohrbogen zur Schwingungskompensation in Heißgasleitung G Konsolen für Bodenmontage (Zubehör) Wir empfehlen, den Schwingungsbogen insbesondere bei Lei- tungen <...
Seite 105: Bodenmontage Mit Konsole Und Design-Verkleidung: Leitungsdurchführung Über Erdniveau
Planungshinweise (Fortsetzung) Bodenmontage mit Konsole und Design-Verkleidung: Leitungsdurchführung über Erdniveau C Rohrbogen zur Schwingungskompensation in Heißgasleitung Wir empfehlen, den Schwingungsbogen insbesondere bei Lei- tungen < 5 m zu montieren. D Rohrschellen mit EPDM-Einlage E Modbus-Verbindungsleitung Innen-/Außeneinheit und Netzan- schlussleitung Außeneinheit: Leitungen zugfrei verlegen.
Seite 106: Bodenmontage Mit Konsole: Leitungsdurchführung Unter Erdniveau
Planungshinweise (Fortsetzung) Bodenmontage mit Konsole: Leitungsdurchführung unter Erdniveau C Kältemittelleitungen E Modbus-Verbindungsleitung Innen-/Außeneinheit und Netzan- schlussleitung Außeneinheit: Leitungen zugfrei verlegen. F Öffnungen im Bodenblech für freien Ablauf des Kondenswas- sers: Öffnungen nicht verschließen. G Konsolen für Bodenmontage (Zubehör) H Fundamentstreifen K Frostschutz für Fundament (verdichteter Schotter, z.
Seite 107: Bodenmontage Mit Konsole Und Design-Verkleidung: Leitungsdurchführung Unter Erdniveau
Planungshinweise (Fortsetzung) Bodenmontage mit Konsole und Design-Verkleidung: Leitungsdurchführung unter Erdniveau C Kältemittelleitungen D Design-Verkleidung Bodenanschluss (Zubehör) E Modbus-Verbindungsleitung Innen-/Außeneinheit und Netzan- schlussleitung Außeneinheit: Leitungen zugfrei verlegen. F Öffnungen im Bodenblech für freien Ablauf des Kondenswas- sers: Öffnungen nicht verschließen. G Design-Verkleidung mit Konsole (Zubehör) H Fundamentstreifen K Frostschutz für Fundament (verdichteter Schotter, z.
Seite 108 Planungshinweise (Fortsetzung) Für Konsole für Bodenmontage 1100 A Frostschutz für Fundament (verdichteter Schotter, z. B. 0 bis D Befestigungspunkte für Konsole 32/56 mm), Schichtdicke nach örtlichen Erfordernissen und den E Nur bei Leitungsdurchführung unter Erdniveau: KG-Rohr Regeln der Bautechnik DN 125 mit Deckel und 3 Rohrbögen 30°, Abdichtung der Lei- B Fundamentstreifen tungsdurchführung mit Endmanschette C Kiesbett zum Versickern des Kondenswassers...
Seite 109 Planungshinweise (Fortsetzung) Für Design-Verkleidung mit Konsole A Frostschutz für Fundament (verdichteter Schotter, z. B. 0 bis D Befestigungspunkte für Konsole 32/56 mm), Schichtdicke nach örtlichen Erfordernissen und den E Nur bei Leitungsdurchführung unter Erdniveau: KG-Rohr Regeln der Bautechnik DN 125 mit Deckel und 3 Rohrbögen 30°, Abdichtung der Lei- B Fundamentstreifen tungsdurchführung mit Endmanschette C Kiesbett zum Versickern des Kondenswassers...
Seite 110: Wandmontage Mit Konsolen-Set Für Wandmontage
Planungshinweise (Fortsetzung) Wandmontage mit Konsolen-Set für Wandmontage A Kiesbett zum Versickern des Kondenswassers E Modbus-Verbindungsleitung Innen-/Außeneinheit und Netzan- B Schwingungsentkopplung (Lieferumfang der Konsole) schlussleitung Außeneinheit: Leitungen zugfrei verlegen. C Rohrbogen zur Schwingungskompensation in Heißgasleitung F Öffnungen im Bodenblech für freien Ablauf des Kondenswas- Wir empfehlen, den Schwingungsbogen insbesondere bei Lei- sers: tungen <...
Seite 111: Wandmontage Mit Konsolen-Set Für Wandmontage Und Design-Verkleidung
Planungshinweise (Fortsetzung) Wandmontage mit Konsolen-Set für Wandmontage und Design-Verkleidung C Rohrbogen zur Schwingungskompensation in Heißgasleitung Wir empfehlen, den Schwingungsbogen insbesondere bei Lei- tungen < 5 m zu montieren. D Rohrschellen mit EPDM-Einlage E Modbus-Verbindungsleitung Innen-/Außeneinheit und Netzan- schlussleitung Außeneinheit: Leitungen zugfrei verlegen. F Design-Verkleidung Wandanschluss (Zubehör) G Öffnungen im Bodenblech für freien Ablauf des Kondenswas- sers:...
Seite 112: Mindestraumhöhe Vitocal 222-S
Planungshinweise (Fortsetzung) Mit dem verwendeten Kältemittel und aus den Füllmengen erge- ben sich folgende Mindestraumvolumina: ■ Vitocal 200-S und Vitocal 222-S mit 1 Ventilator: – Typen 201.D04 bis D06 und 221.C04 bis C06: Mindestraumvolumen in m 4,1 m Max. Füllmenge des Kältemittels in kg –...
Seite 113: Mindestabstände Vitocal 200-S
Planungshinweise (Fortsetzung) Mindestabstände Vitocal 200-S Mindestabstände Vitocal 222-S Anschlüsse Sekundärkreis links/oben Anschlüsse Sekundärkreis rechts/oben Aufstellung in Verbindung mit Vitovent 300-F Siehe „Planungsunterlagen für Lüftungs-Systeme mit Wärmerückge- winnung“. VIESMANN VITOCAL...
Seite 114: Druckpunkte Vitocal 222-S
Planungshinweise (Fortsetzung) Druckpunkte Vitocal 222-S 506 mm 670 mm 64 mm Ø d Hinweis ■ Zulässige Bodenbelastung beachten. ■ Gerät waagerecht ausrichten. ■ Falls Bodenunebenheiten mit den Stellfüßen ausgeglichen werden (max. 10 mm), die Druckbelastung der einzelnen Stellfüße gleich- mäßig verteilen. Gesamtgewicht mit gefülltem Speicher-Wassererwärmer ■...
Seite 115: Elektrische Anschlüsse
Planungshinweise (Fortsetzung) ■ Max. Höhenunterschied Inneneinheit – Außeneinheit: C Flüssigkeitsleitung (Flüssigkeit) 15 m D Außeneinheit ■ Min. Leitungslänge: E Ölhebebögen ■ Max. Leitungslänge: Inneneinheit unterhalb der Außeneinheit Heizbetrieb – Alle Typen: 30 m Kühlbetrieb – Typen 201.D08 und 221.C08: 25 m –...
Seite 116 Planungshinweise (Fortsetzung) ■ Die Sicherung für den Ventilator ist in der Außeneinheit. C Netzanschlussleitung Verdichter, 230 V~ oder 400 V~: Siehe ■ Der Heizwasser-Durchlauferhitzer (falls vorhanden) wird mit folgende Tabelle 400 V~ (alternativ 230 V~) betrieben. Der Heizwasser-Durchlaufer- D BUS-Verbindungsleitung Innen-/Außeneinheit: 3 x 0,75 mm hitzer befindet sich in der Inneneinheit.
Seite 117: Geräuschentwicklung
Planungshinweise (Fortsetzung) Leitungslängen in der Innen-/Außeneinheit Vitocal 200-S Leitungen Inneneinheit Außeneinheit mit 1 Ventilator 2 Ventilatoren Netzanschlussleitungen – Wärmepumpenregelung 230 V~ 1,2 m — — – Verdichter 230 V~/400 V~ — 1,2 m 1,9 m Weitere Anschlussleitungen – 230 V~, z. B. für Umwälzpum- 1,2 m —...
Seite 118 Planungshinweise (Fortsetzung) Q=8: Außeneinheit nahe an einer Hauswand bei einspringender Fassadenecke Q = 2 Q = 4 Q = 8 Q Richtfaktor Q=2: Freistehende Außeneinheit weit entfernt vom Gebäude Die folgende Tabelle zeigt, in welchem Maß sich der Schalldruckpe- gel L in Abhängigkeit vom Richtfaktor Q und dem Abstand vom Gerät verändert, bezogen auf den direkt am Gerät oder am Luftaus- lass gemessenen Schall-Leistungspegel L...
Seite 119: Schalldruckpegel Für Verschiedene Entfernungen Zum Gerät
Planungshinweise (Fortsetzung) Hinweis ■ In der Praxis sind Abweichungen von den hier angegebenen Wer- ten möglich, die durch Schallreflexion oder Schallabsorption auf- grund örtlicher Gegebenheiten verursacht werden. So beschreiben z. B. die Situationen Q=4 und Q=8 die am Emissi- onsort tatsächlich vorgefundenen Bedingungen oftmals nur unge- nau.
Seite 120 Planungshinweise (Fortsetzung) Außeneinheit Typen 201.D08 und 221.C08, 230 V~ Ventilator- Schall-Leistungspe- Richtfaktor Abstand von der Außeneinheit in m drehzahl gel L in dB(A) Schalldruckpegel L in dB(A) Nacht Max. Außeneinheit Typen 201.D10 und 221.C10, 230 V~ Ventilator- Schall-Leistungspe- Richtfaktor Abstand von der Außeneinheit in m drehzahl gel L in dB(A)
Seite 121: Geräuschreduzierter Betrieb: Schall-Leistung Im Frequenzspektrum
Planungshinweise (Fortsetzung) Außeneinheit Typen 201.D16 und 221.C16, 400 V~ Ventilator- Schall-Leistungspe- Richtfaktor Abstand von der Außeneinheit in m drehzahl gel L in dB(A) Schalldruckpegel L in dB(A) Nacht Max. Hinweis In der Praxis sind Abweichungen von den hier angegebenen Werten möglich, die durch Schallreflexion und -absorption aufgrund örtlicher Gegebenheiten verursacht werden.
Seite 122: Erhöhung Der Schall-Leistungspegel Bei Wärmepumpenkaskaden
Planungshinweise (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 230 V 54,7 44,6 45 45,4 43,6 43,5 42,5 41,3 42,1 41,3 41,8 39,9 38,9 39,7 39,8 37,6 37,6 35,2 34,9 Σ Frequenz in Hz Σ Schall-Leistungs-Summenpegel Außeneinheit mit 2 Ventilatoren, 400 V 45,2 46,5 45,5 44,5 43,4 42,6 43,6 41,5...
Seite 123: Hinweise Zur Verminderung Von Schallemissionen
Planungshinweise (Fortsetzung) Beispiel: Kaskade aus 4 Außeneinheiten Vitocal 200-S, Typ AWB 201.D10: ■ Max. Schall-Leistungspegel L des Einzelgeräts: 61 dB(A) ■ Erhöhung für 4 Außeneinheiten: 6 dB(A) ■ Max. Schall-Leistungspegel L der Kaskade: 67 dB(A) Hinweise zur Verminderung von Schallemissionen ■...
Seite 124: Zuschlag Für Trinkwassererwärmung Bei Monovalenter Betriebsweise
Planungshinweise (Fortsetzung) Theoretische Auslegung bei 3 × 2 Stunden Sperrzeit oder bei Um die maximale Tages-Wärmemenge zu decken, stehen aufgrund Einsatz im Smart Grid der Sperrzeiten für den Wärmepumpenbetrieb nur 18 h pro Tag zur Beispiel: Verfügung. Wegen der Gebäudeträgheit bleiben 2 Stunden unbe- rücksichtigt.
Seite 125: Bivalente Betriebsweise
Planungshinweise (Fortsetzung) Bivalente Betriebsweise Externer Wärmeerzeuger Hinweis Die Wärmepumpenregelung ermöglicht den bivalenten Betrieb der Die Wärmepumpenregelung beinhaltet keine Sicherheitsfunktionen Wärmepumpe mit einem externen Wärmeerzeuger, z. B. Öl-Heiz- für den externen Wärmeerzeuger. Um bei Fehlfunktion zu hohe kessel. Temperaturen im Vor- und Rücklauf der Wärmepumpe zu vermei- Der externe Wärmeerzeuger ist hydraulisch so eingebunden, dass den, müssen Sicherheitstemperaturbegrenzer zum Abschalten des die Wärmepumpe auch zur Rücklauftemperaturanhebung des Kes-...
Seite 126: Hydraulische Bedingungen Für Den Sekundärkreis
Das Mindestanlagenvolumen darf nicht absperrbar sein. Somit dür- Bereitstellung der erforderlichen Abtauenergie fen die Heizkreise nicht in die Berechnung einbezogen werden, die Viessmann Luft/Wasser-Wärmepumpen tauen effizient über die über Thermostatventile geschlossen werden können. Umkehr des Kältekreises ab. Die Abtauenergie wird dabei kurzzeitig aus dem Sekundärkreis entnommen.
Seite 127: Anlagen Ohne Heizwasser-Pufferspeicher
Planungshinweise (Fortsetzung) Anlagen ohne Heizwasser-Pufferspeicher Bei Anlagen ohne Heizwasser-Pufferspeicher ist der störungsfreie ■ Teile des Wärmeverteilsystems offen halten: Betrieb der Wärmepumpe nur gewährleistet, falls folgende Bedin- Hierbei länderspezifische Vorschriften und/oder Energieeinspar- gungen erfüllt sind: verordnungen beachten. Die Einwilligung des Anlagenbetreibers ■...
Seite 128: Weitere Hydraulische Daten
Planungshinweise (Fortsetzung) Rohr Nenndurchmesser Abmessung x Wand- Volumen in l/m stärke in mm Verbundrohre DN 25 32 x 3 0,53 DN 32 40 x 3,5 0,86 DN 40 50 x 4,0 1,39 DN 50 63 x 6,0 2,04 Hinweis Falls die Wärmepumpe auch für den Kühlbetrieb genutzt wird, müs- sen der Heizwasservorlauf und Heizwasserrücklauf dampfdiffusions- dicht gedämmt werden.
Seite 129: Wasserbeschaffenheit
Planungshinweise (Fortsetzung) C Überströmkreis D Wärmepumpe E Schnittstelle Primärkreis F Schnittstelle Speicher-Wassererwärmer 7.10 Wasserbeschaffenheit Heizwasser Ungeeignetes Füll- und Ergänzungswasser fördert Ablagerungen Schlamm- und Magnetitabscheider und Korrosionsbildung. Dadurch können Schäden an der Anlage Besonders bei bestehenden Anlagen kann verschmutztes Heizwas- entstehen. ser zu erhöhtem Verschleiß...
Seite 130: Vitocal 222-S
Schutz vor Verbrühungen ein thermostatischer lagen. Mischautomat in die Warmwasserleitung eingebaut werden. 7.12 Auswahl Speicher-Wassererwärmer Wir empfehlen, in Anlagen mit Viessmann Wärmepumpen nur die in Hinweis dieser Planungsanleitung freigegebenen Viessmann Speicher-Was- ■ Falls kein Viessmann Speicher-Wassererwärmer verwendet wird, sererwärmer einzusetzen.
Seite 131 Dies hat zur Folge, dass die Wärmepumpe für die Speicherbe- heizung häufig ein- und ausschaltet. Richtwerte für die Temperaturspreizung zur Einregulierung des Volu- Bei den Viessmann Speicher-Wassererwärmern wird die erforderli- menstroms zu Beginn der Speicherbeheizung: che Wärmetauscherfläche für den Betrieb der Wärmepumpen ■...
Seite 132: Anlagenbeispiele
Bezeichnung Anzahl Best.-Nr. Speichertemperatursensor 7438702 Rückschlagklappe (federbelastet) Bauseits Elektro-Heizeinsatz-EHE Siehe Viessmann Preisliste. Zirkulationspumpe Siehe Vitoset Preisliste. Speicher-Wassererwärmer Siehe Viessmann Preisliste. 7.13 Hydraulische Einbindung Speicherladesystem (bei Wärmepumpenkaskade mit Vitocal 200-S) Speicher mit externem Wärmetauscher (Speicherladesystem) und Ladelanze Beim Ladevorgang (Zapfruhe) wird dem Speicher das kalte Wasser im unteren Bereich durch die Speicherladepumpe entzogen.
Seite 133: Speicher-Wassererwärmer Mit Externem Wärmetauscher Und Solarunterstützung
Pos. Bezeichnung Anzahl Best.-Nr. Vitocell 100-L, Typ CVL und CVLA (500, 750 oder 950 l Inhalt) Siehe Viessmann Preisliste. oder Vitocell 100-W, Typ CVAB (300 l Inhalt) oder Vitocell 100-V, Typ CVA (500 l Inhalt) Speichertemperatursensor oben 7438702 2-Wege-Motorkugelventil (stromlos geschlossen)
Seite 134: Auswahl Speicher-Wassererwärmer
Pos. Bezeichnung Anzahl Best.-Nr. Speichertemperatursensor oben 7438702 2-Wege-Motorkugelventil (stromlos geschlossen) 7180573 Volumenstrombegrenzer (Taco-Setter) Bauseits Plattenwärmetauscher Vitotrans 100 Siehe Viessmann Preisliste. Ladelanze ZK00038 Rückschlagklappe (federbelastet) Bauseits Speicherladepumpe 7820403 oder 7820404 Elektro-Heizeinsatz-EHE Siehe Viessmann Preisliste Elektrische Schaltung bauseits erstellen. Nur alternativ zum Heizwasser-Durchlauf- erhitzer oder externem Wärmeerzeuger zur Trinkwassernacherwärmung einsetzen.
Seite 135: Einbindung Einer Thermischen Solaranlage
Zur Vermeidung von Dampfschlägen im Solarkreis wird der Betrieb Die Speicherbeheizung durch die Solaranlage erfolgt auf den in der der Solaranlage bei Kollektortemperaturen > 120 °C unterbrochen Solarregelung eingestellten Sollwert. (Kollektor-Schutzfunktion). Hinweis ■ Hydraulische Einbindung: Siehe www.viessmann-schemes.com. ■ Anschließbare Aperturfläche: Siehe Planungsanleitung „Vitosol“. VIESMANN VITOCAL...
Seite 136: Dimensionierung Des Solar-Ausdehnungsgefäßes
(solar) kleiner als die halbe Hysterese (Standard: 6 K) ist oder die lungsmodul enthalten: Elektronikmodul SDIO/SM1A am unteren Speichertemperatursensor gemessene Temperatur dem eingestellten Temperatur-Sollwert entspricht. Siehe Viessmann Preisliste, Register 13. Siehe auch Planungsanleitung „Vitosol“. Dimensionierung des Solar-Ausdehnungsgefäßes Solar-Ausdehnungsgefäß Das Solar-Ausdehnungsgefäß ist ein geschlossenes Gefäß, dessen Gasraum (Stickstoff-Füllung) vom Flüssigkeitsraum (Wärmeträger-...
Seite 137: Wärmepumpenregelung
Planungshinweise (Fortsetzung) Vitocal 200-S und Vitocal 222-S Typen Dichtheitsprüfung 201.D04 bis D06 Nein 221.C04 bis C06 201.D08 Leitungslänge ≤ 15 m: Nein 221.C08 Leitungslänge > 15 m: Alle 12 Monate Alle Alle 12 Monate 7.17 Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungs- Die gewerbliche oder industrielle Verwendung zu einem anderen systemen gemäß...
Seite 138 – Rumänisch ■ Optimierte Nutzung des von der Photovoltaikanlage erzeugten – Slowenisch Stroms (Eigenstromnutzung) – Finnisch ■ Steuerung und Bedienung von kompatiblen Viessmann Lüftungs- – Schwedisch geräten – Türkisch Funktionen ■ Elektronische Maximal- und Minimaltemperaturbegrenzung ■ Bedarfsabhängiges Ausschalten der Wärmepumpe und der Pum- pen für Primär- und Sekundärkreis...
Seite 139: Schaltuhr
Wärmepumpenregelung (Fortsetzung) Übersicht Daten-Kommunikation Gerät Vitoconnect Vitocom 100 Vitocom 300 Typ OPTO2 Typ LAN1 Typ LAN3 Bedienung ViCare App Vitoguide Vitotrol App Vitodata 100 Vitodata 100 Vitodata 300 Kommunikation WLAN Ethernet, IP-Netzwerke Ethernet, IP-Netzwerke Push-Benach- E-Mail Vitotrol App E-Mail, SMS, E-Mail, SMS, Fax richtigung Max.
Seite 140: Einstellung Von Heiz- Und Kühlkennlinien (Neigung Und Niveau)
Wärmepumpenregelung (Fortsetzung) Einstellung von Heiz- und Kühlkennlinien (Neigung und Niveau) Die Vitotronic 200 regelt witterungsgeführt die Vorlauftemperaturen ■ Heizkennlinien: für die Heiz-/Kühlkreise: Die Vorlauftemperatur des Sekundärkreises ist durch den Tempe- ■ Vorlauftemperatur Anlage oder Vorlauftemperatur Heizkreis ohne raturwächter und durch die an der Wärmepumpenregelung einge- Mischer A1/HK1 stellte Maximaltemperatur nach oben begrenzt.
Seite 141: Heizungsanlagen Mit Heizwasser-Pufferspeicher
■ 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der Einbau gewährleisten. oberen Hälfte des 2. Geschosses Sensortyp Viessmann NTC 10 kΩ bei 25 °C Zulässige Umgebungs- Anschluss: temperatur bei Betrieb, ■ 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquer- Lagerung und Transport −40 bis +70 °C...
Seite 142: Technische Daten Vitotronic 200, Typ Wo1C
Wärmepumpenregelung (Fortsetzung) 8.2 Technische Daten Vitotronic 200, Typ WO1C Allgemein Netzanschluss Trinkwasserzirkulationspumpe Nennspannung 230 V~ Trinkwasserzirkulationspumpen mit eigener interner Regelung müs- sen über einen separaten Netzanschluss angeschlossen werden. Nennfrequenz 50 Hz Der Netzanschluss über die Vitotronic Regelung oder das Vitotronic Nennstrom Zubehör ist nicht zulässig.
Seite 143: Regelungszubehör
Wärmepumpenregelung (Fortsetzung) Komponente Anschlussleis- Max. Schaltstrom Vitocal 200-S Vitocal 222-S tung in W in A Umwälzpumpe zur Trinkwassernacher- 4(2) wärmung oder Ansteuerung Elektro-Heizeinsatz-EHE Gesamt Max. 1000 Max. 5(3) A Werte in Klammern bei cos φ = 0,6 Hinweis Heizkreispumpe M3/HK3 und Mischer-Motor Heizkreis M3/HK3 wer- den am Erweiterungssatz Mischer (Zubehör) angeschlossen.
Seite 144: Photovoltaik
Regelungszubehör (Fortsetzung) Zubehör Best.-Nr. Vitocal 200-S Vitocal 222-S Kommunikationstechnik: Siehe ab Seite 154. Vitoconnect, Typ OPTO2 ZK03836 Vitocom 100, Typ LAN1 mit Kommunikationsmodul Z011224 Vitocom 300, Typ LAN3 Z011399 Vitogate 200, Typ KNX Z012827 Vitogate 300, Typ BN/MB Z013294 Kommunikationsmodul LON 7172173 Kommunikationsmodul LON für Kaskadenansteuerung 7172174...
Seite 145: Fernbedienungen
Regelungszubehör (Fortsetzung) Leistungsaufnahme 0,4 W Wirkleistung pro Phase Anzeige – Pro Phase: Wirkleis- tung, Spannung, Strom LCD, 7-stellig, für 1 oder 2 Tarife – Zählbereich 0 bis 999999,9 – Impulse 100 pro kWh – Genauigkeitsklassen B gemäß EN 50470-3 1 gemäß IEC 62053-21 Zulässige Umgebungstemperatur –...
Seite 146: Fernbedienungen Funk
Regelungszubehör (Fortsetzung) Technische Daten Spannungsversorgung Über KM-BUS Leistungsaufnahme 0,2 W Schutzklasse Schutzart IP 30 gemäß EN 60529 durch Aufbau/ Einbau gewährleisten Zulässige Umgebungstemperatur – Betrieb 0 bis +40 °C – Lagerung und Transport −20 bis +65 °C Einstellbereich des Raum- temperatur-Sollwerts für Normalbetrieb 3 bis 37 °C...
Seite 147: Zubehör Funk
Regelungszubehör (Fortsetzung) 9.5 Zubehör Funk Funk-Basis Best.-Nr. Z011413 Technische Daten Spannungsversorgung über KM-BUS KM-BUS-Teilnehmer Leistungsaufnahme ■ Zur Kommunikation zwischen der Vitotronic Regelung und der Funkfrequenz 868 MHz Funk-Fernbedienung Vitotrol 200-RF Schutzklasse ■ Für max. 3 Funk-Fernbedienungen: Nicht in Verbindung mit einer Schutzart IP20 gemäß...
Seite 148: Sensoren
5,8 m, steckerfertig wasser-Pufferspeicher und/oder externem Wärmeerzeuger Schutzart IP 32D gemäß EN 60529 durch Aufbau/ Einbau gewährleisten Sensortyp Viessmann NTC 10 kΩ bei 25 °C Zulässige Umgebungstemperatur – Betrieb 0 bis +120 °C – Lagerung und Transport –20 bis +70 °C Wird mit einem Spannband befestigt.
Seite 149: Schwimmbecken-Temperaturregelung
Regelungszubehör (Fortsetzung) Technische Daten Leitungslänge 3,0 m, steckerfertig Schutzart IP 32 gemäß EN 60529 durch Aufbau/ Einbau gewährleisten Zulässige Umgebungstemperatur – Betrieb 0 bis +40 °C – Lagerung und Transport −20 bis +65 °C 9.8 Schwimmbecken-Temperaturregelung Temperaturregler für Schwimmbecken-Temperaturregelung Best.-Nr. 7009432 Technische Daten Anschluss 3-adrige Leitung mit einem Leiterquer-...
Seite 150: Tauchtemperaturregler
Regelungszubehör (Fortsetzung) Tauchtemperaturregler Best.-Nr. 7151728 Technische Daten Als Temperaturwächter Maximaltemperaturbegrenzung für Fußbo- Leitungslänge 4,2 m, steckerfertig denheizung einsetzbar. Einstellbereich 30 bis 80 °C Der Temperaturwächter wird am Heizungsvorlauf angebaut. Bei zu Schaltdifferenz Max. 11 K hoher Vorlauftemperatur schaltet der Temperaturwächter die Heiz- Schaltleistung 6(1,5) A, 250 V~ kreispumpe aus.
Seite 151: Erweiterungssatz Mischer
■ Stecker für Anschluss der Heizkreispumpe ■ Netzanschlussleitung (3,0 m lang) mit Stecker ■ BUS-Anschlussleitung (3,0 m lang) mit Stecker Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis DN 50 und R ½ bis R 1¼ montiert. VIESMANN...
Seite 152: Erweiterungssatz Mischer Für Separaten Mischer-Motor
Leitungslänge 2,0 m, steckerfertig Schutzart IP 32D gemäß EN 60529 durch Aufbau/ Einbau gewährleisten Sensortyp Viessmann NTC 10 kΩ bei 25 °C Zulässige Umgebungstemperatur – Betrieb 0 bis +120 °C – Lagerung und Transport –20 bis +70 °C Erweiterungssatz Mischer für separaten Mischer-Motor Best.-Nr.
Seite 153: Solare Trinkwassererwärmung Und Heizungsunterstützung
IP 32 gemäß EN 60529 durch Aufbau/ ■ Beheizung von 2 Verbrauchern über ein Kollektorfeld Einbau gewährleisten. ■ 2. Temperatur-Differenzregelung Sensortyp Viessmann NTC 10 kΩ bei 25 °C ■ Thermostatfunktion zur Nachheizung oder zur Nutzung überschüs- Zulässige Umgebungstemperatur siger Wärme – Betrieb 0 bis +90 °C...
Seite 154: Funktionserweiterungen
Regelungszubehör (Fortsetzung) 9.13 Funktionserweiterungen Erweiterung AM1 Best.-Nr. 7452092 Technische Daten Funktionserweiterung im Gehäuse, zur Wandmontage Nennspannung 230 V~ Nennfrequenz 50 Hz Mit der Erweiterung können folgende Funktionen realisiert werden: Nennstrom ■ Kühlung über Kühlwasser-Pufferspeicher Leistungsaufnahme Oder Nennbelastbarkeit der Je 2(1) A, 250 V~, gesamt max. 4 A~ ■...
Seite 155: Vitoconnect, Typ Opto2
IP20D gemäß EN 60529 Zulässige Umgebungstemperatur Hinweis – Betrieb 5 bis +40 °C Unterstützte Regelungen: Siehe www.viessmann.de/vitoconnect Verwendung in Wohn- und Heizräumen (normale Umgebungsbedingungen) ■ Vor Inbetriebnahme sind die Systemvoraussetzungen für die Kom- – Lagerung und Transport −20 bis +60 °C munikation über lokale IP-Netzwerke/WLAN zu prüfen.
Seite 156: Stichwortverzeichnis
Stichwortverzeichnis 3-Wege-Umschaltventil..........7, 16, 56, 60, 91 Daten-Kommunikation..............139 Design-Verkleidung........ 57, 94, 95, 97, 105, 107, 111 Diagnosesystem................138 Abdeckkappen-Set................57 Dichtheitsprüfung................136 Ablauf Kondenswasser......104, 105, 106, 107, 110, 111 Dichtmasse................57, 98 Ablauf-Set Kondenswasserwanne........... 57 Dimensionierung der Wärmepumpe..........123 Ablauftrichter-Set............... 57, 99 Druckminderer................130 Abmessungen................
Seite 157 Stichwortverzeichnis Heißgasleitung................14, 24 Ladelanze..................132 Heizgrenze..................138 Längen der Kältemittelleitungen.............100 Heizkennlinie..................137 Leckerkennung................136 – Neigung..................140 Leistungsdaten Heizen..............9, 18 – Niveau..................140 Leistungsdiagramme..........30, 32, 35, 38, 41, 44 Heizlast..................123 Leistungskorrekturfaktor..............53 Heizwasser-Durchlauferhitzer......7, 8, 16, 17, 116, 125 Leitungseinführung................14 – Netzanschlussleitung..............117 Leitungslänge................. 117 Heizwasser-Pufferspeicher..........
Seite 158 Stichwortverzeichnis Radiatoren..................126 Tauchtemperaturregler............143, 150 Raumhöhe..................112 Technische Angaben Raumtemperatur................137 – Lüftungsgerät................58 Raumtemperaturgeführter Kühlbetrieb...........135 – Solarregelungsmodul..............153 Raumtemperatursensor..............56 Technische Anschlussbestimmungen (TAB)........115 – Kühlbetrieb..................135 Technische Daten – Kühlkreis..................92 – Solarregelungsmodul..............153 Regelungszubehör................. 143 – Vitocal 200-S...................9 Restförderhöhe................54 –...
Seite 159 Stichwortverzeichnis Wanddurchführung................. 114 Wandmontage.................110, 111 Wärmeleistung................123 Wärmepumpe dimensionieren............123 Wärmepumpenkaskade..............122 – Mindestabstände.................103 Wärmepumpenregelung............7, 16, 137 – Aufbau..................137 – Bedieneinheit................137 – Funktionen.................. 137 – Grundmodule................137 – Leiterplatten................137 – Sprachen..................138 Wärmetauscherfläche..............131 Wärmeträgermedium............... 56 Warmwasseranschluss..............24 Warmwasserbedarf................ 124 Warnung..................137 Wartungsarbeiten................100 Wasserbeschaffenheit..............129...
Seite 160 Technische Änderungen vorbehalten! Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de VIESMANN VITOCAL...

Diese Anleitung auch für:

Vitocal 200-s awb-m-e-ac 201.d Vitocal 222-s awbt-m-e-ac 221.c Vitocal 222-s awbt-e-ac 221.c

Viessmann VITOCAL 200-S AWB-E-AC 201.D Planungsanleitung

Benennung der Produkttypen

Vitocal 200-S

Produktbeschreibung

Vitocal 222-S

Produktbeschreibung

Außeneinheiten

Außeneinheit mit 1 Ventilator

Kennlinien

Leistungsdiagramme Außeneinheit Typen 201.D04 und 221.C04, 230 V

Installationszubehör

Übersicht

Planungshinweise

Stromversorgung und Tarife

Wärmepumpenregelung

Vitotronic 200, Typ WO1C

Regelungszubehör

Übersicht

Stichwortverzeichnis

Quicklinks

Verwandte Anleitungen für Viessmann VITOCAL 200-S AWB-E-AC 201.D

Inhaltszusammenfassung für Viessmann VITOCAL 200-S AWB-E-AC 201.D

Diese Anleitung auch für:

Inhaltsverzeichnis
