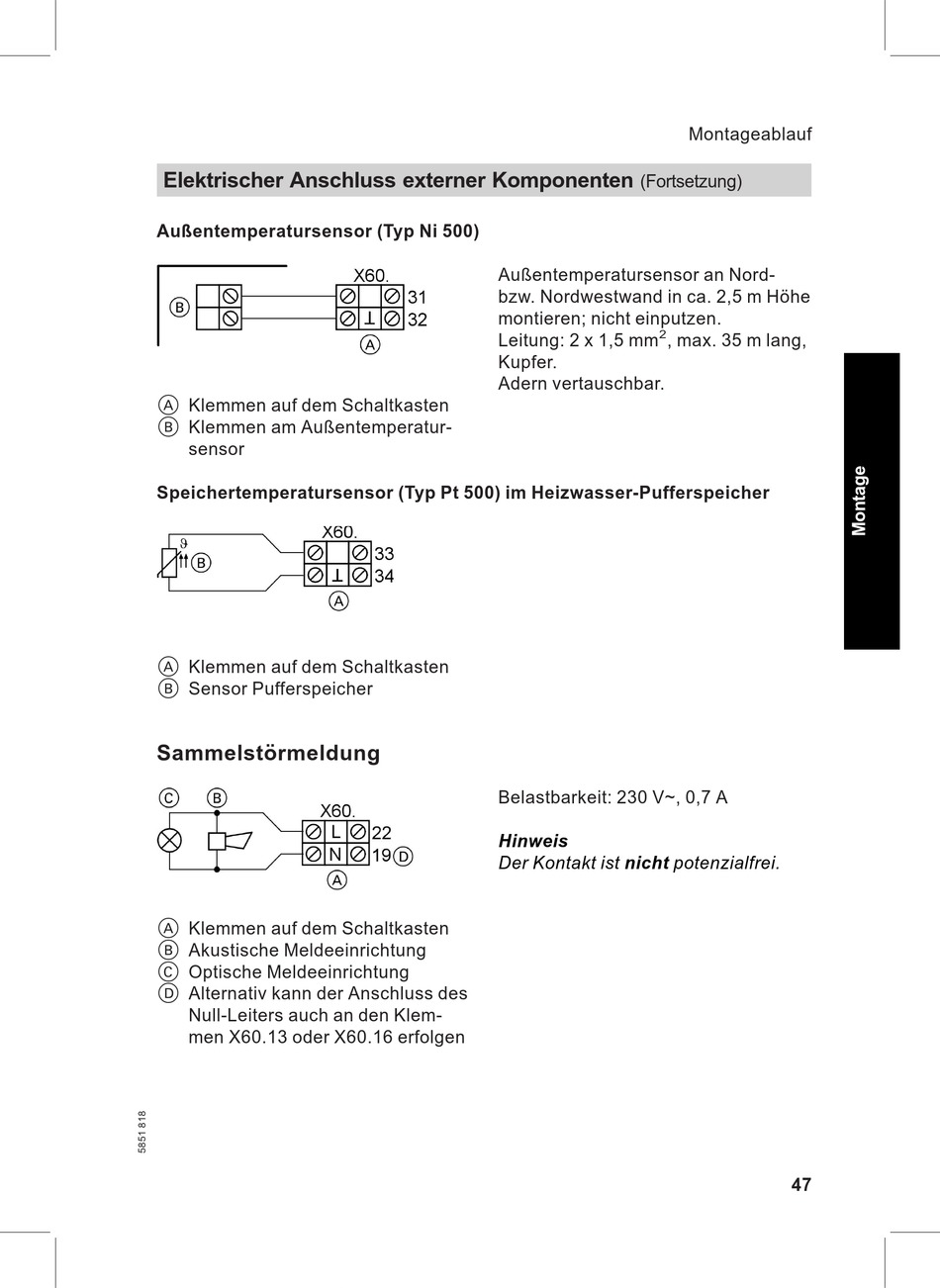

Elektrischer Anschluss externer Komponenten
Außentemperatursensor (Typ Ni 500)
A Klemmen auf dem Schaltkasten
B Klemmen am Außentemperatur-
sensor
Speichertemperatursensor (Typ Pt 500) im Heizwasser-Pufferspeicher
A Klemmen auf dem Schaltkasten
B Sensor Pufferspeicher
Sammelstörmeldung
A Klemmen auf dem Schaltkasten
B Akustische Meldeeinrichtung
C Optische Meldeeinrichtung
D Alternativ kann der Anschluss des
Null-Leiters auch an den Klem-
men X60.13 oder X60.16 erfolgen
(Fortsetzung)
Außentemperatursensor an Nord-
bzw. Nordwestwand in ca. 2,5 m Höhe
montieren; nicht einputzen.
2
Leitung: 2 x 1,5 mm
, max. 35 m lang,
Kupfer.
Adern vertauschbar.
Belastbarkeit: 230 V~, 0,7 A
Hinweis
Der Kontakt ist nicht potenzialfrei.
Montageablauf
47
