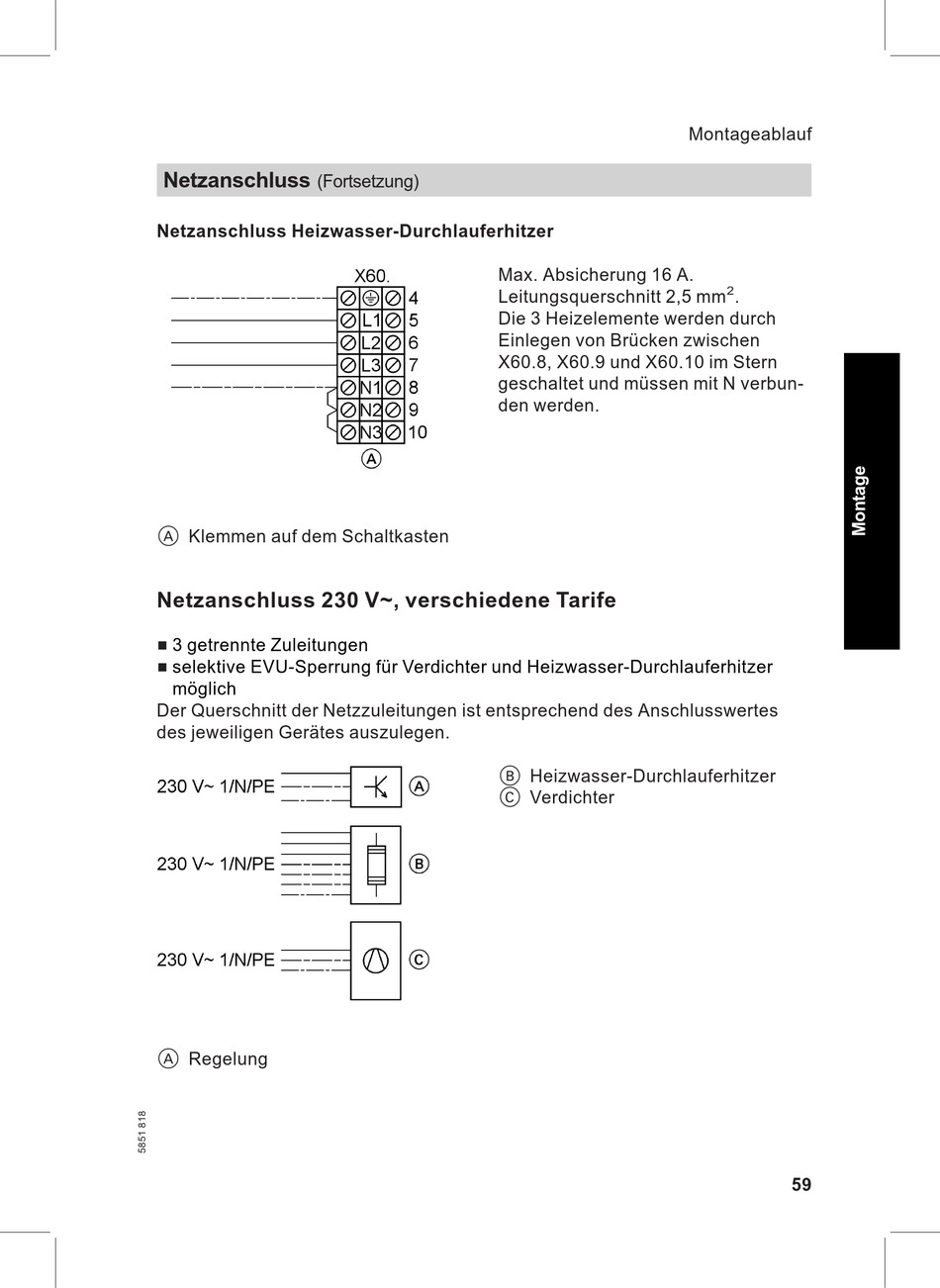

Viessmann Vitocal 200 Typ BWP Montage- Und Serviceanleitung Seite 59

Netzanschluss
(Fortsetzung)
Netzanschluss Heizwasser-Durchlauferhitzer
A Klemmen auf dem Schaltkasten
Netzanschluss 230 V~, verschiedene Tarife
3 getrennte Zuleitungen
selektive EVU-Sperrung für Verdichter und Heizwasser-Durchlauferhitzer
möglich
Der Querschnitt der Netzzuleitungen ist entsprechend des Anschlusswertes
des jeweiligen Gerätes auszulegen.
A Regelung
Max. Absicherung 16 A.
Leitungsquerschnitt 2,5 mm
Die 3 Heizelemente werden durch
Einlegen von Brücken zwischen
X60.8, X60.9 und X60.10 im Stern
geschaltet und müssen mit N verbun-
den werden.
B Heizwasser-Durchlauferhitzer
C Verdichter
Montageablauf
2
.
59
