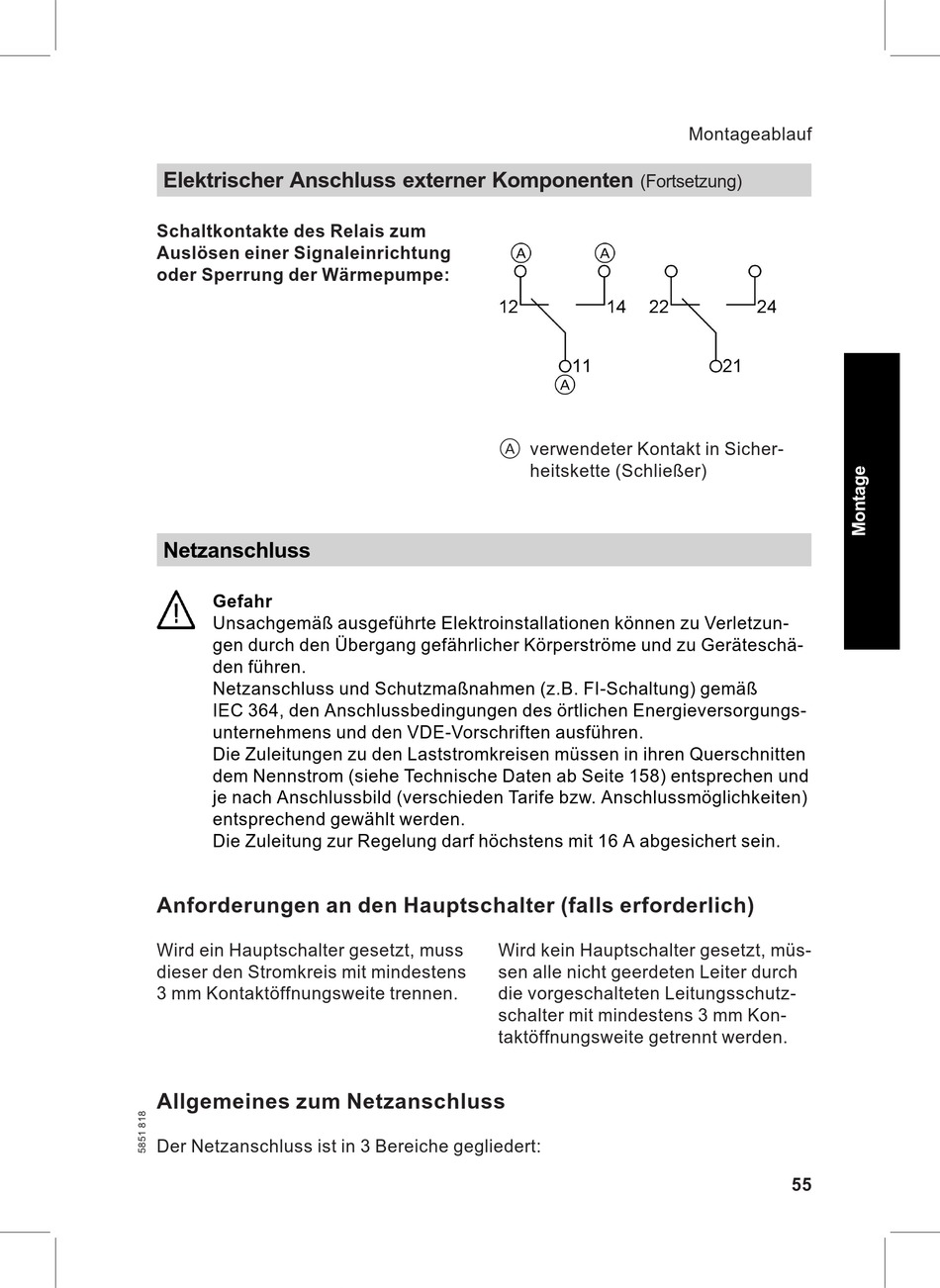

Elektrischer Anschluss externer Komponenten
Schaltkontakte des Relais zum
Auslösen einer Signaleinrichtung
oder Sperrung der Wärmepumpe:
Netzanschluss
Gefahr
Unsachgemäß ausgeführte Elektroinstallationen können zu Verletzun-
gen durch den Übergang gefährlicher Körperströme und zu Geräteschä-
den führen.
Netzanschluss und Schutzmaßnahmen (z.B. FI-Schaltung) gemäß
IEC 364, den Anschlussbedingungen des örtlichen Energieversorgungs-
unternehmens und den VDE-Vorschriften ausführen.
Die Zuleitungen zu den Laststromkreisen müssen in ihren Querschnitten
dem Nennstrom (siehe Technische Daten ab Seite 158) entsprechen und
je nach Anschlussbild (verschieden Tarife bzw. Anschlussmöglichkeiten)
entsprechend gewählt werden.
Die Zuleitung zur Regelung darf höchstens mit 16 A abgesichert sein.
Anforderungen an den Hauptschalter (falls erforderlich)
Wird ein Hauptschalter gesetzt, muss
dieser den Stromkreis mit mindestens
3 mm Kontaktöffnungsweite trennen.
Allgemeines zum Netzanschluss
Der Netzanschluss ist in 3 Bereiche gegliedert:
(Fortsetzung)
A verwendeter Kontakt in Sicher-
heitskette (Schließer)
Wird kein Hauptschalter gesetzt, müs-
sen alle nicht geerdeten Leiter durch
die vorgeschalteten Leitungsschutz-
schalter mit mindestens 3 mm Kon-
taktöffnungsweite getrennt werden.
