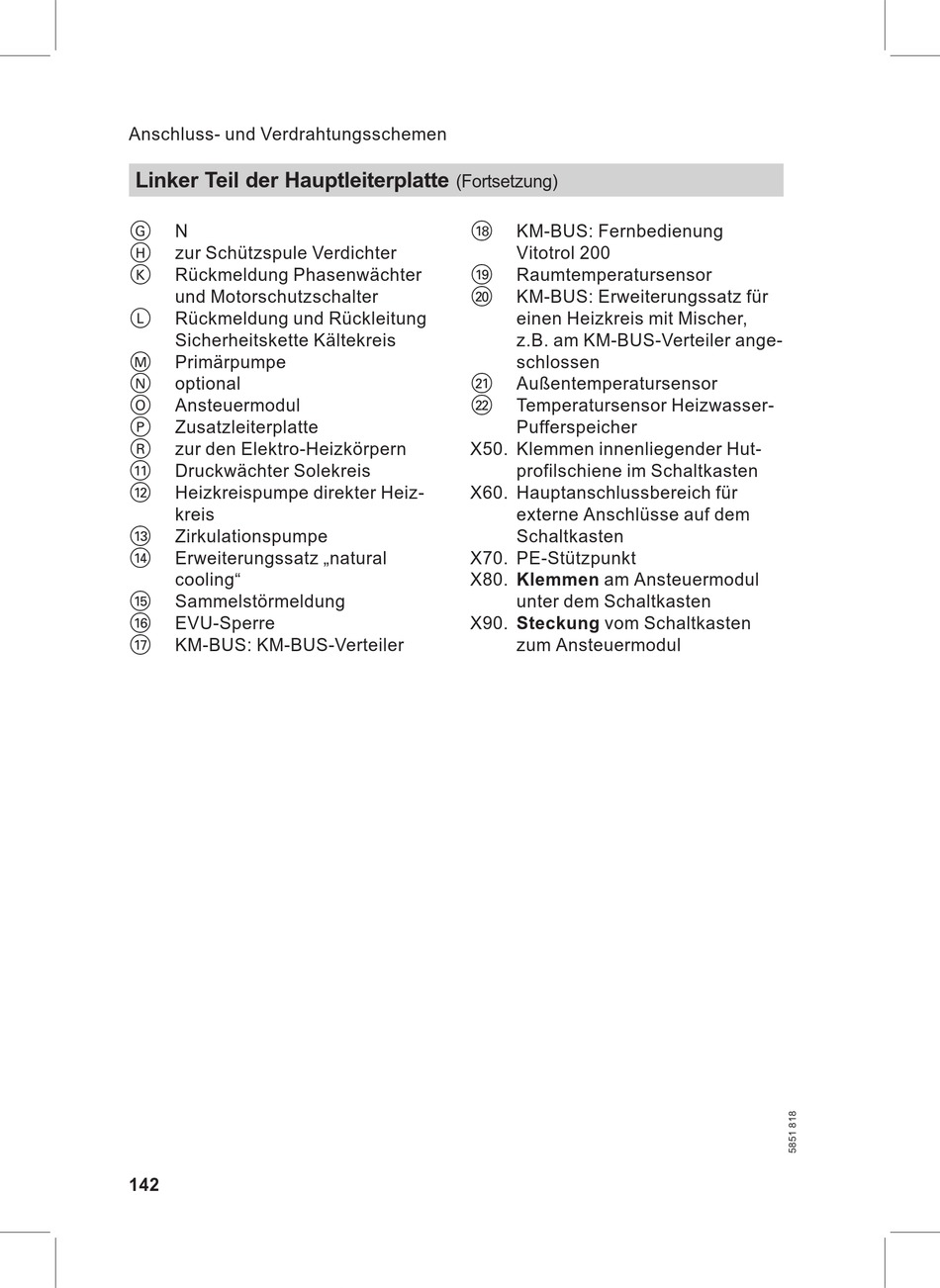

Anschluss- und Verdrahtungsschemen
Linker Teil der Hauptleiterplatte
G N
H zur Schützspule Verdichter
K Rückmeldung Phasenwächter
und Motorschutzschalter
L Rückmeldung und Rückleitung
Sicherheitskette Kältekreis
M Primärpumpe
N optional
O Ansteuermodul
P Zusatzleiterplatte
R zur den Elektro-Heizkörpern
qQ Druckwächter Solekreis
qW Heizkreispumpe direkter Heiz-
kreis
qE Zirkulationspumpe
qR Erweiterungssatz natural
cooling
qT Sammelstörmeldung
qZ EVU-Sperre
qU KM-BUS: KM-BUS-Verteiler
142
(Fortsetzung)
qI KM-BUS: Fernbedienung
Vitotrol 200
qO Raumtemperatursensor
wP KM-BUS: Erweiterungssatz für
einen Heizkreis mit Mischer,
z.B. am KM-BUS-Verteiler ange-
schlossen
wQ Außentemperatursensor
wW Temperatursensor Heizwasser-
Pufferspeicher
X50. Klemmen innenliegender Hut-
profilschiene im Schaltkasten
X60. Hauptanschlussbereich für
externe Anschlüsse auf dem
Schaltkasten
X70. PE-Stützpunkt
X80. Klemmen am Ansteuermodul
unter dem Schaltkasten
X90. Steckung vom Schaltkasten
zum Ansteuermodul
