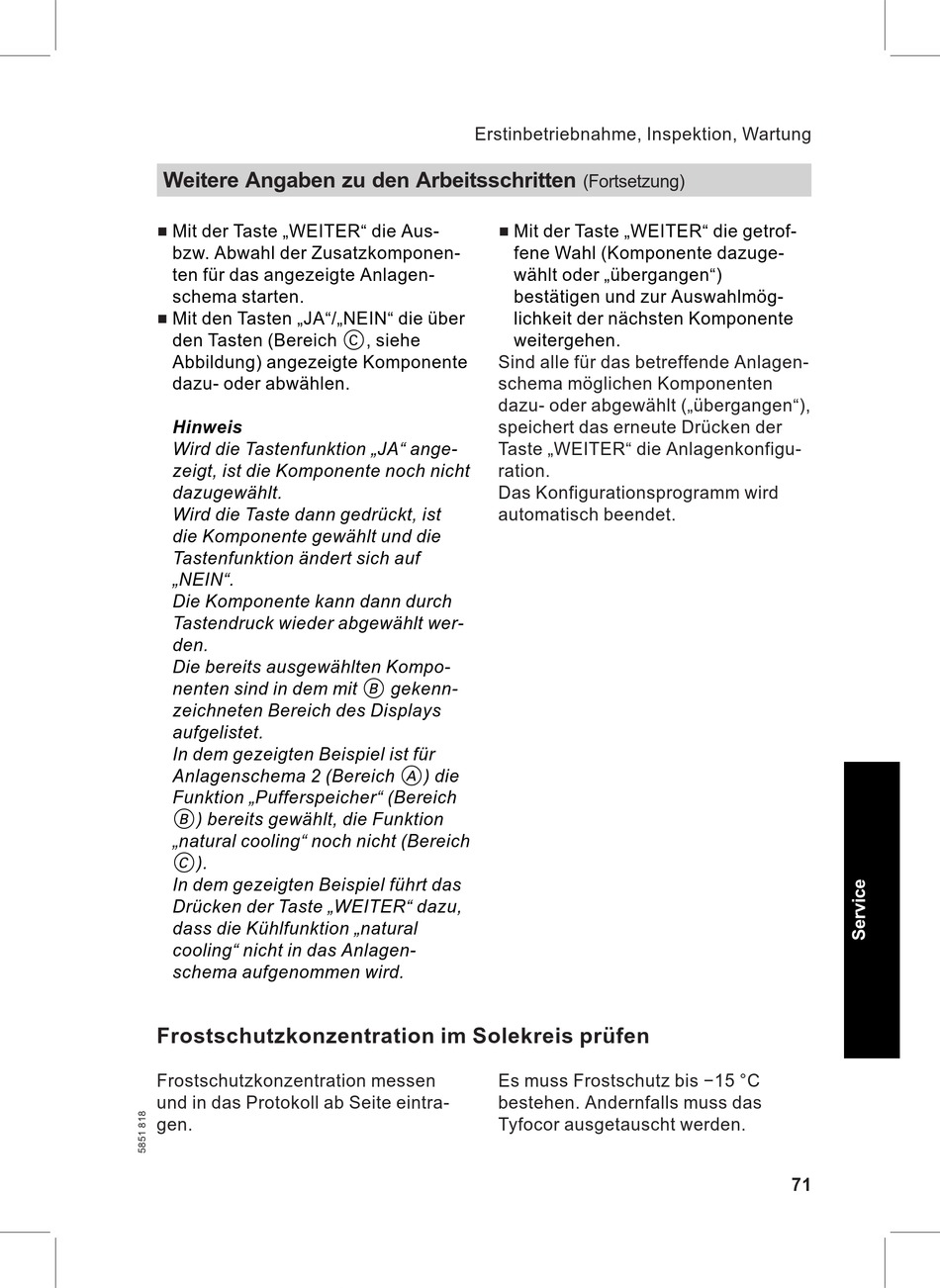

Weitere Angaben zu den Arbeitsschritten
Mit der Taste WEITER die Aus-
bzw. Abwahl der Zusatzkomponen-
ten für das angezeigte Anlagen-
schema starten.
Mit den Tasten JA / NEIN die über
den Tasten (Bereich C, siehe
Abbildung) angezeigte Komponente
dazu- oder abwählen.
Hinweis
Wird die Tastenfunktion JA ange-
zeigt, ist die Komponente noch nicht
dazugewählt.
Wird die Taste dann gedrückt, ist
die Komponente gewählt und die
Tastenfunktion ändert sich auf
NEIN .
Die Komponente kann dann durch
Tastendruck wieder abgewählt wer-
den.
Die bereits ausgewählten Kompo-
nenten sind in dem mit B gekenn-
zeichneten Bereich des Displays
aufgelistet.
In dem gezeigten Beispiel ist für
Anlagenschema 2 (Bereich A) die
Funktion Pufferspeicher (Bereich
B) bereits gewählt, die Funktion
natural cooling noch nicht (Bereich
C).
In dem gezeigten Beispiel führt das
Drücken der Taste WEITER dazu,
dass die Kühlfunktion natural
cooling nicht in das Anlagen-
schema aufgenommen wird.
Frostschutzkonzentration im Solekreis prüfen
Frostschutzkonzentration messen
und in das Protokoll ab Seite eintra-
gen.
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
Mit der Taste WEITER die getrof-
fene Wahl (Komponente dazuge-
wählt oder übergangen )
bestätigen und zur Auswahlmög-
lichkeit der nächsten Komponente
weitergehen.
Sind alle für das betreffende Anlagen-
schema möglichen Komponenten
dazu- oder abgewählt ( übergangen ),
speichert das erneute Drücken der
Taste WEITER die Anlagenkonfigu-
ration.
Das Konfigurationsprogramm wird
automatisch beendet.
Es muss Frostschutz bis 15 °C
bestehen. Andernfalls muss das
Tyfocor ausgetauscht werden.
71
