Viessmann Vitocal 200 Typ BWP Montage- Und Serviceanleitung Seite 137

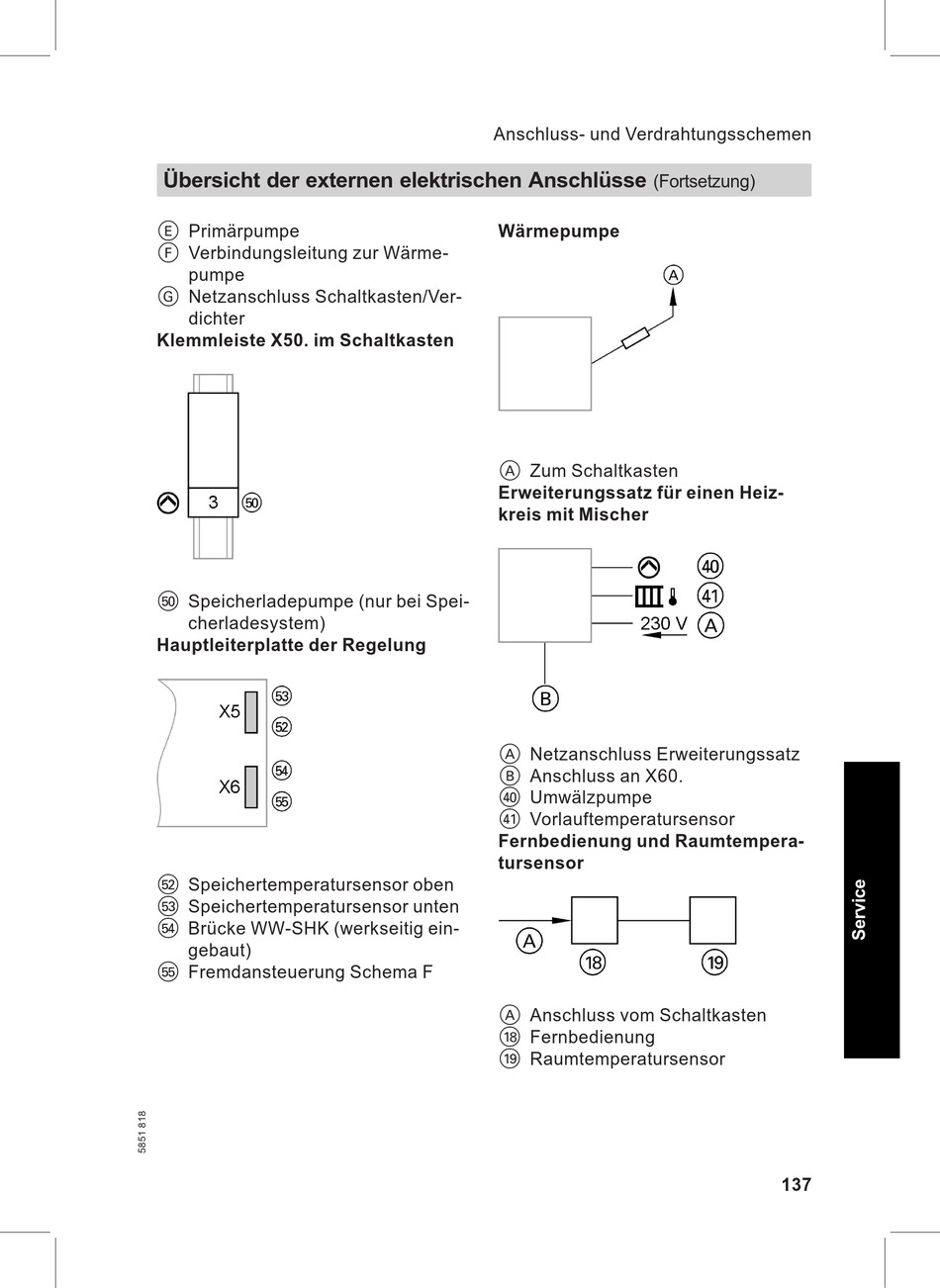

Übersicht der externen elektrischen Anschlüsse
E Primärpumpe
F Verbindungsleitung zur Wärme-
pumpe
G Netzanschluss Schaltkasten/Ver-
dichter
Klemmleiste X50. im Schaltkasten
tP Speicherladepumpe (nur bei Spei-
cherladesystem)
Hauptleiterplatte der Regelung
tW Speichertemperatursensor oben
tE Speichertemperatursensor unten
tR Brücke WW-SHK (werkseitig ein-
gebaut)
tT Fremdansteuerung Schema F
Anschluss- und Verdrahtungsschemen
(Fortsetzung)
Wärmepumpe
A Zum Schaltkasten
Erweiterungssatz für einen Heiz-
kreis mit Mischer
A Netzanschluss Erweiterungssatz
B Anschluss an X60.
rP Umwälzpumpe
rQ Vorlauftemperatursensor
Fernbedienung und Raumtempera-
tursensor
A Anschluss vom Schaltkasten
qI Fernbedienung
qO Raumtemperatursensor
137
