Viessmann Vitocal 200 Typ BWP Montage- Und Serviceanleitung Seite 139

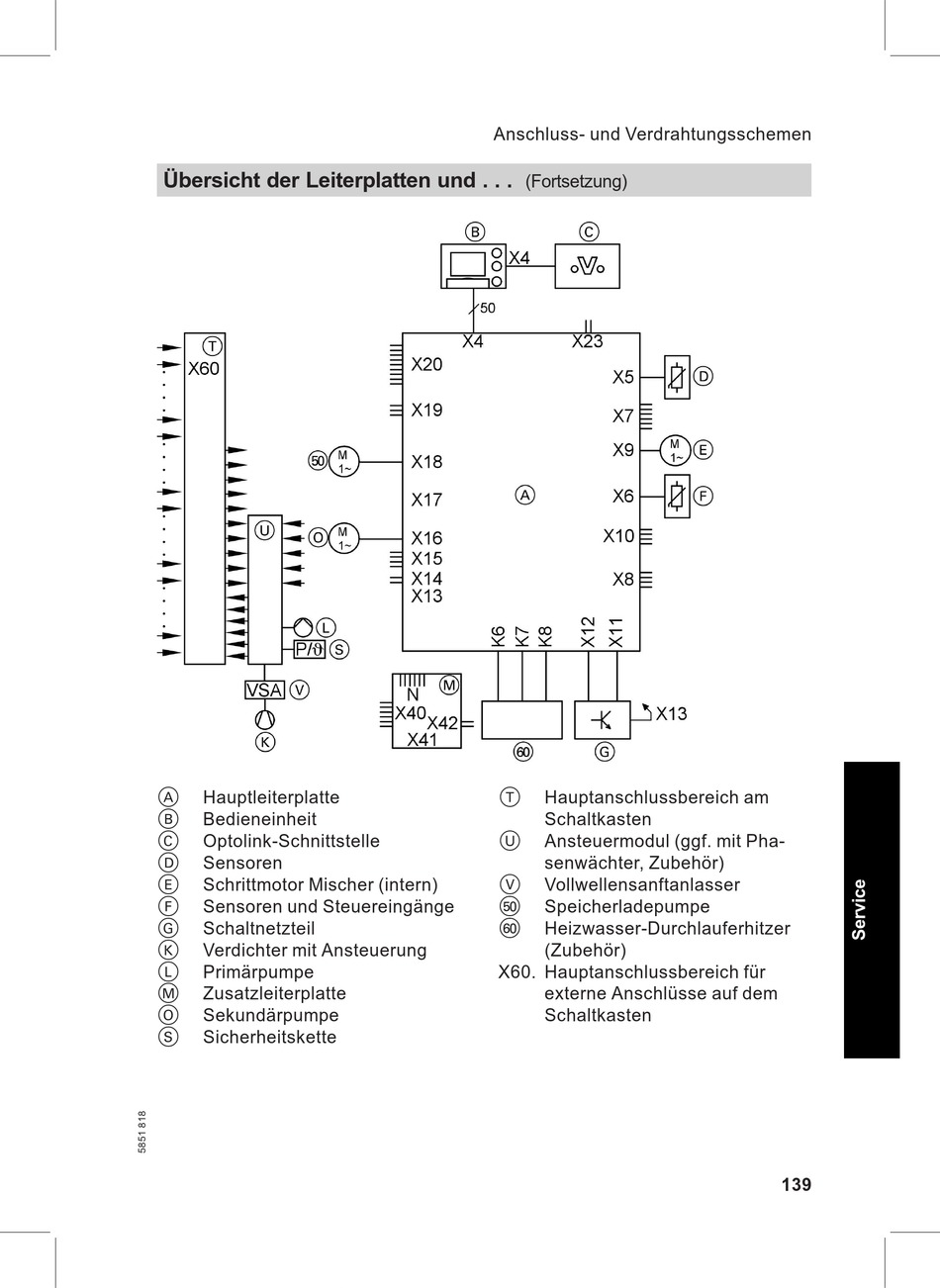

Übersicht der Leiterplatten und . . .
A Hauptleiterplatte
B Bedieneinheit
C Optolink-Schnittstelle
D Sensoren
E Schrittmotor Mischer (intern)
F Sensoren und Steuereingänge
G Schaltnetzteil
K Verdichter mit Ansteuerung
L Primärpumpe
M Zusatzleiterplatte
O Sekundärpumpe
S Sicherheitskette
Anschluss- und Verdrahtungsschemen
(Fortsetzung)
T Hauptanschlussbereich am
Schaltkasten
U Ansteuermodul (ggf. mit Pha-
senwächter, Zubehör)
V Vollwellensanftanlasser
tP Speicherladepumpe
zP Heizwasser-Durchlauferhitzer
(Zubehör)
X60. Hauptanschlussbereich für
externe Anschlüsse auf dem
Schaltkasten
