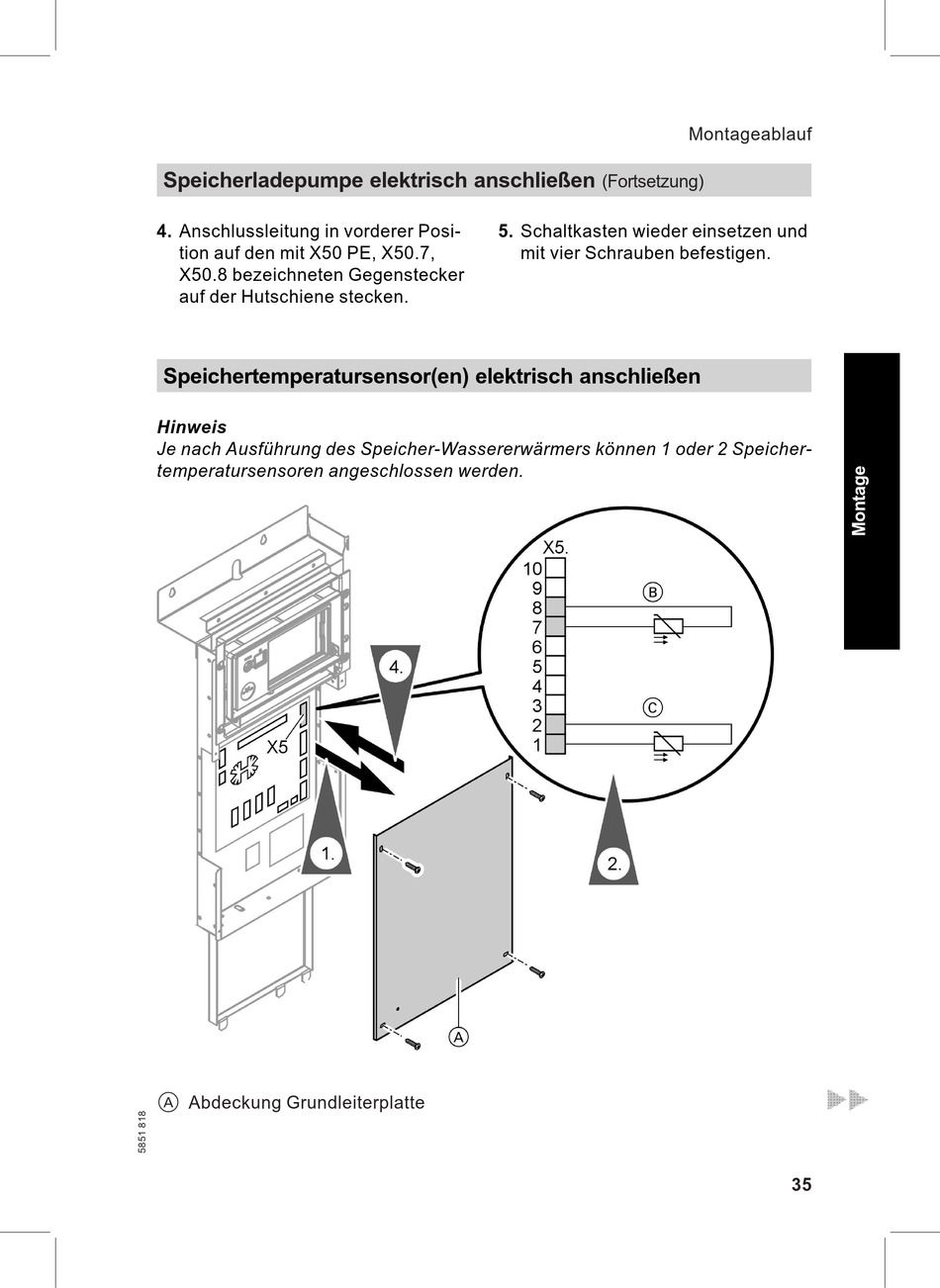

Speicherladepumpe elektrisch anschließen
4. Anschlussleitung in vorderer Posi-
tion auf den mit X50 PE, X50.7,
X50.8 bezeichneten Gegenstecker
auf der Hutschiene stecken.
Speichertemperatursensor(en) elektrisch anschließen
Hinweis
Je nach Ausführung des Speicher-Wassererwärmers können 1 oder 2 Speicher-
temperatursensoren angeschlossen werden.
A Abdeckung Grundleiterplatte
(Fortsetzung)
5. Schaltkasten wieder einsetzen und
mit vier Schrauben befestigen.
Montageablauf
35
