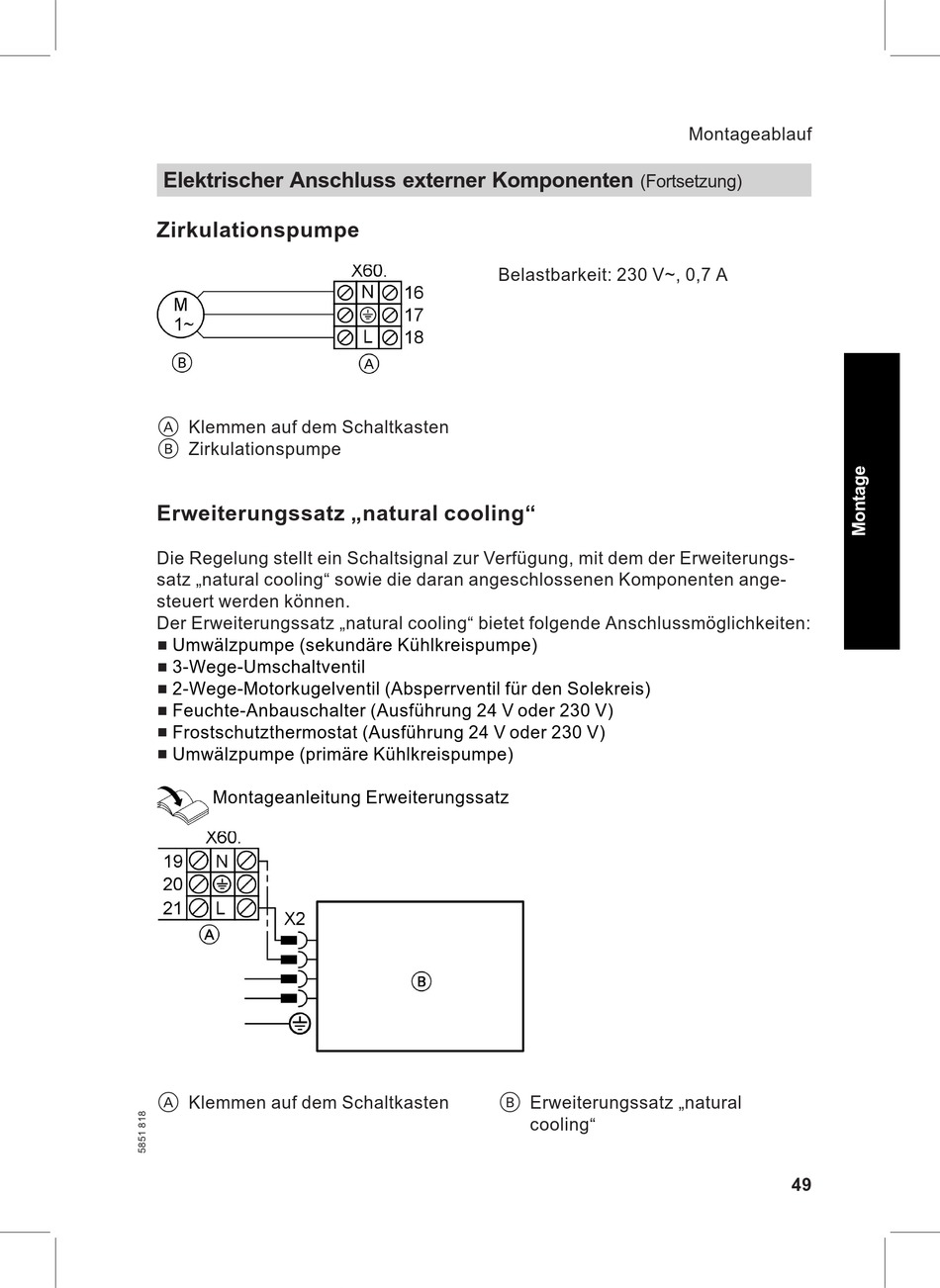

Elektrischer Anschluss externer Komponenten
Zirkulationspumpe
A Klemmen auf dem Schaltkasten
B Zirkulationspumpe
Erweiterungssatz natural cooling
Die Regelung stellt ein Schaltsignal zur Verfügung, mit dem der Erweiterungs-
satz natural cooling sowie die daran angeschlossenen Komponenten ange-
steuert werden können.
Der Erweiterungssatz natural cooling bietet folgende Anschlussmöglichkeiten:
Umwälzpumpe (sekundäre Kühlkreispumpe)
3-Wege-Umschaltventil
2-Wege-Motorkugelventil (Absperrventil für den Solekreis)
Feuchte-Anbauschalter (Ausführung 24 V oder 230 V)
Frostschutzthermostat (Ausführung 24 V oder 230 V)
Umwälzpumpe (primäre Kühlkreispumpe)
Montageanleitung Erweiterungssatz
A Klemmen auf dem Schaltkasten
(Fortsetzung)
Belastbarkeit: 230 V~, 0,7 A
B Erweiterungssatz natural
cooling
Montageablauf
