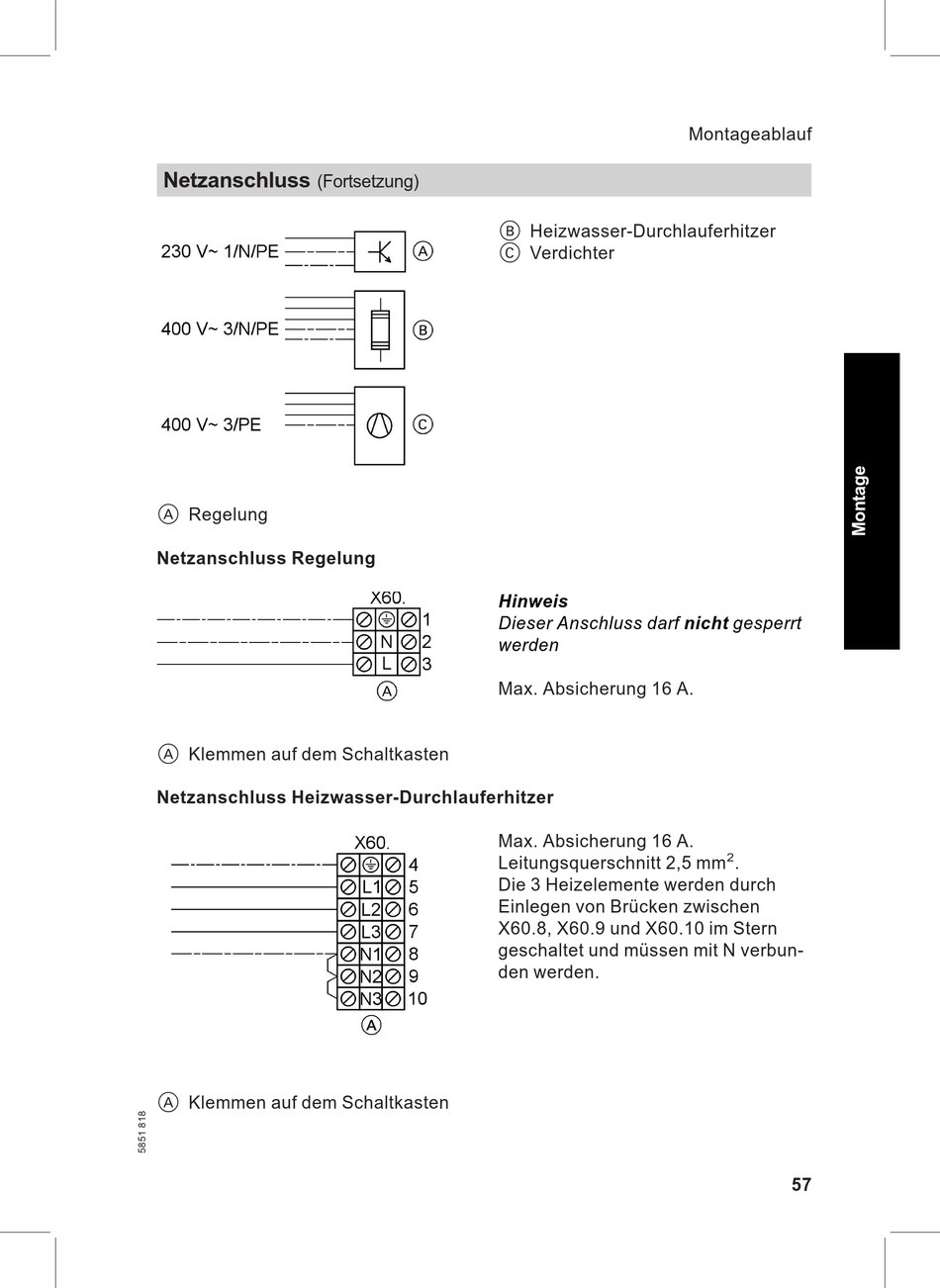

Netzanschluss
(Fortsetzung)
A Regelung
Netzanschluss Regelung
A Klemmen auf dem Schaltkasten
Netzanschluss Heizwasser-Durchlauferhitzer
A Klemmen auf dem Schaltkasten
B Heizwasser-Durchlauferhitzer
C Verdichter
Hinweis
Dieser Anschluss darf nicht gesperrt
werden
Max. Absicherung 16 A.
Max. Absicherung 16 A.
Leitungsquerschnitt 2,5 mm
Die 3 Heizelemente werden durch
Einlegen von Brücken zwischen
X60.8, X60.9 und X60.10 im Stern
geschaltet und müssen mit N verbun-
den werden.
Montageablauf
2
.
57
