Montageablauf
Elektrischer Anschluss externer Komponenten

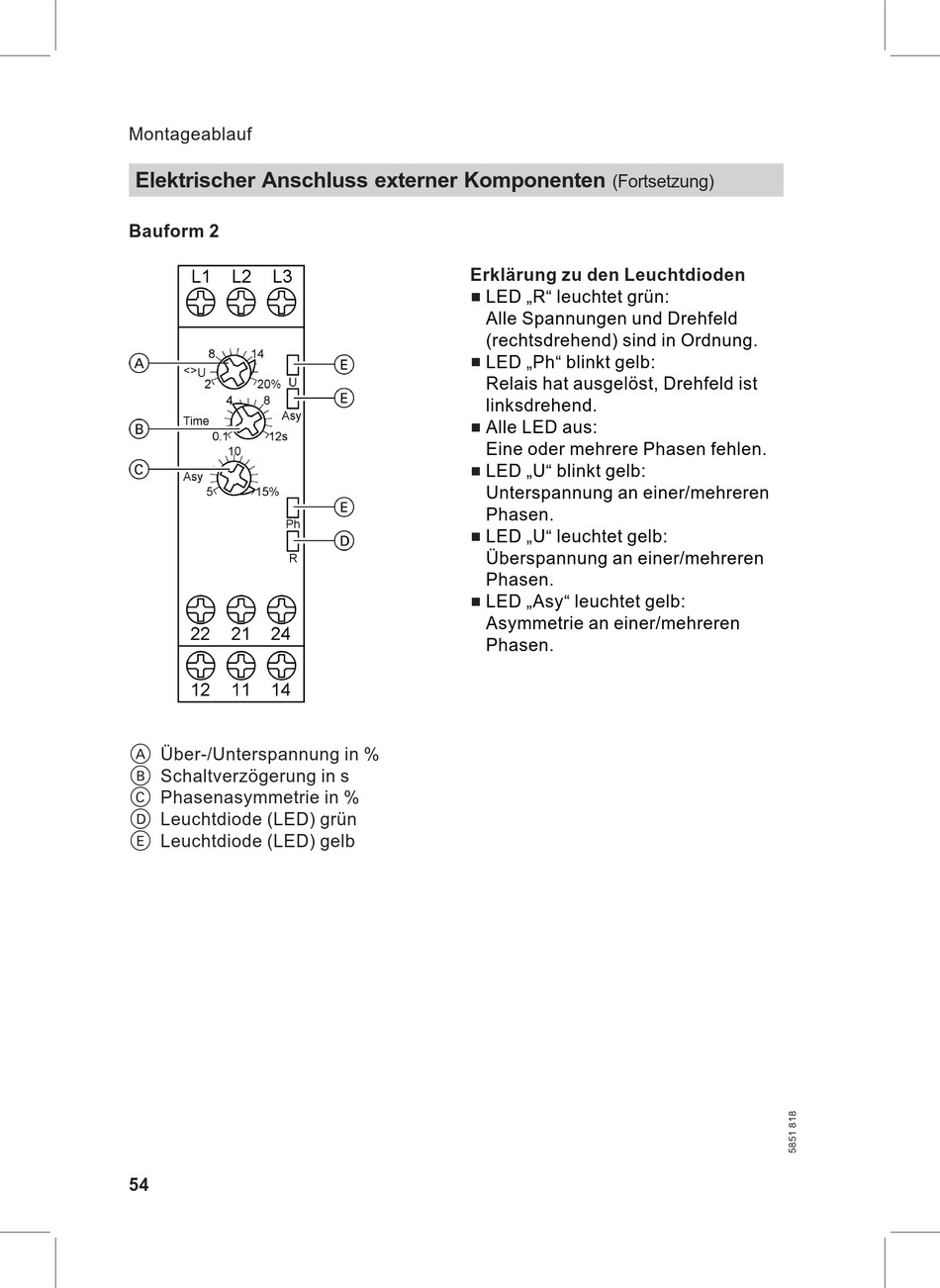

Bauform 2
A Über-/Unterspannung in %
B Schaltverzögerung in s
C Phasenasymmetrie in %
D Leuchtdiode (LED) grün
E Leuchtdiode (LED) gelb
54
(Fortsetzung)
Erklärung zu den Leuchtdioden
LED R leuchtet grün:
Alle Spannungen und Drehfeld
(rechtsdrehend) sind in Ordnung.
LED Ph blinkt gelb:
Relais hat ausgelöst, Drehfeld ist
linksdrehend.
Alle LED aus:
Eine oder mehrere Phasen fehlen.
LED U blinkt gelb:
Unterspannung an einer/mehreren
Phasen.
LED U leuchtet gelb:
Überspannung an einer/mehreren
Phasen.
LED Asy leuchtet gelb:
Asymmetrie an einer/mehreren
Phasen.
