Montageablauf

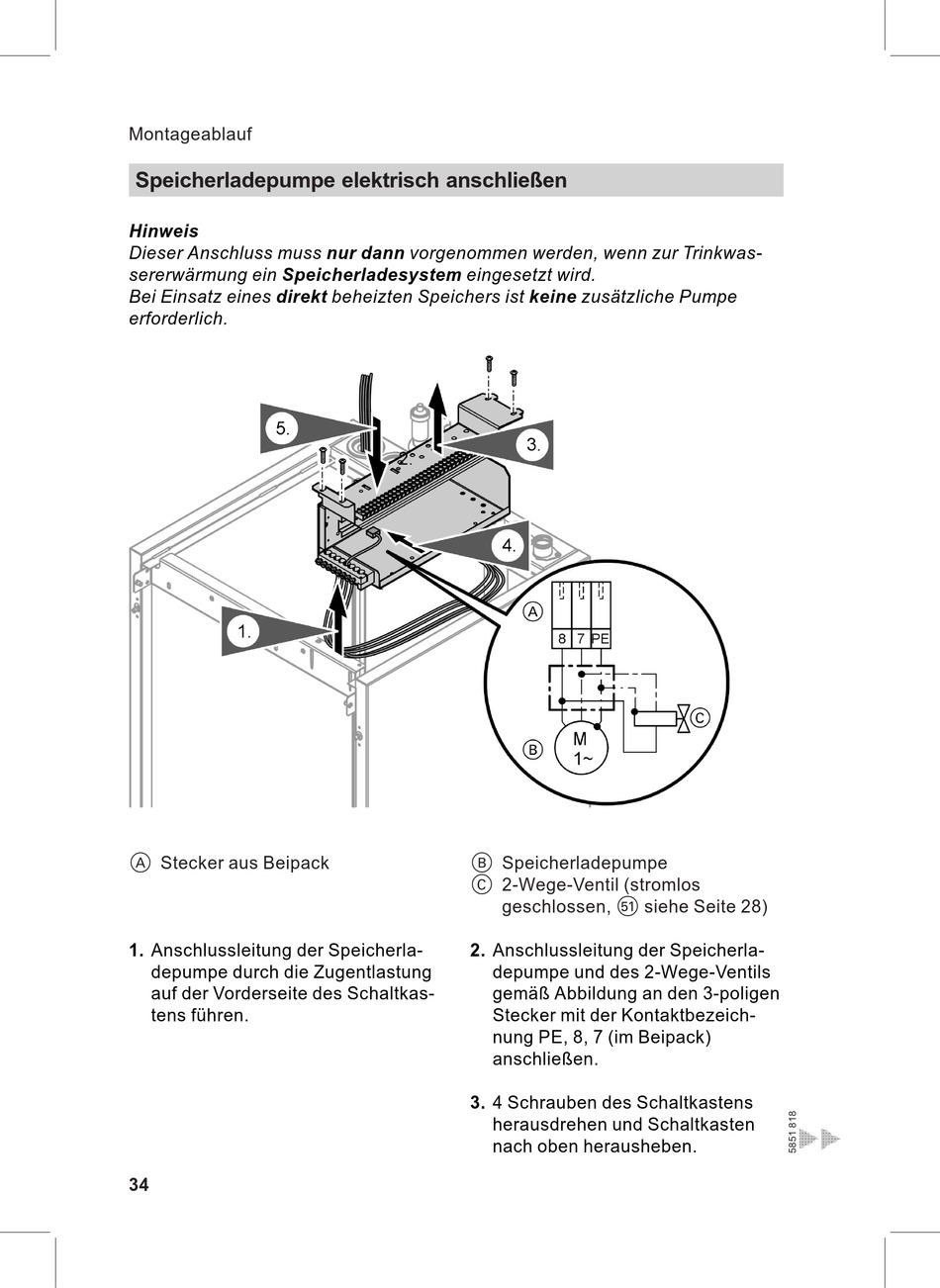

Speicherladepumpe elektrisch anschließen
Hinweis
Dieser Anschluss muss nur dann vorgenommen werden, wenn zur Trinkwas-
sererwärmung ein Speicherladesystem eingesetzt wird.
Bei Einsatz eines direkt beheizten Speichers ist keine zusätzliche Pumpe
erforderlich.
A Stecker aus Beipack
1. Anschlussleitung der Speicherla-
depumpe durch die Zugentlastung
auf der Vorderseite des Schaltkas-
tens führen.
34
B Speicherladepumpe
C 2-Wege-Ventil (stromlos
geschlossen, tQ siehe Seite 28)
2. Anschlussleitung der Speicherla-
depumpe und des 2-Wege-Ventils
gemäß Abbildung an den 3-poligen
Stecker mit der Kontaktbezeich-
nung PE, 8, 7 (im Beipack)
anschließen.
3. 4 Schrauben des Schaltkastens
herausdrehen und Schaltkasten
nach oben herausheben.
