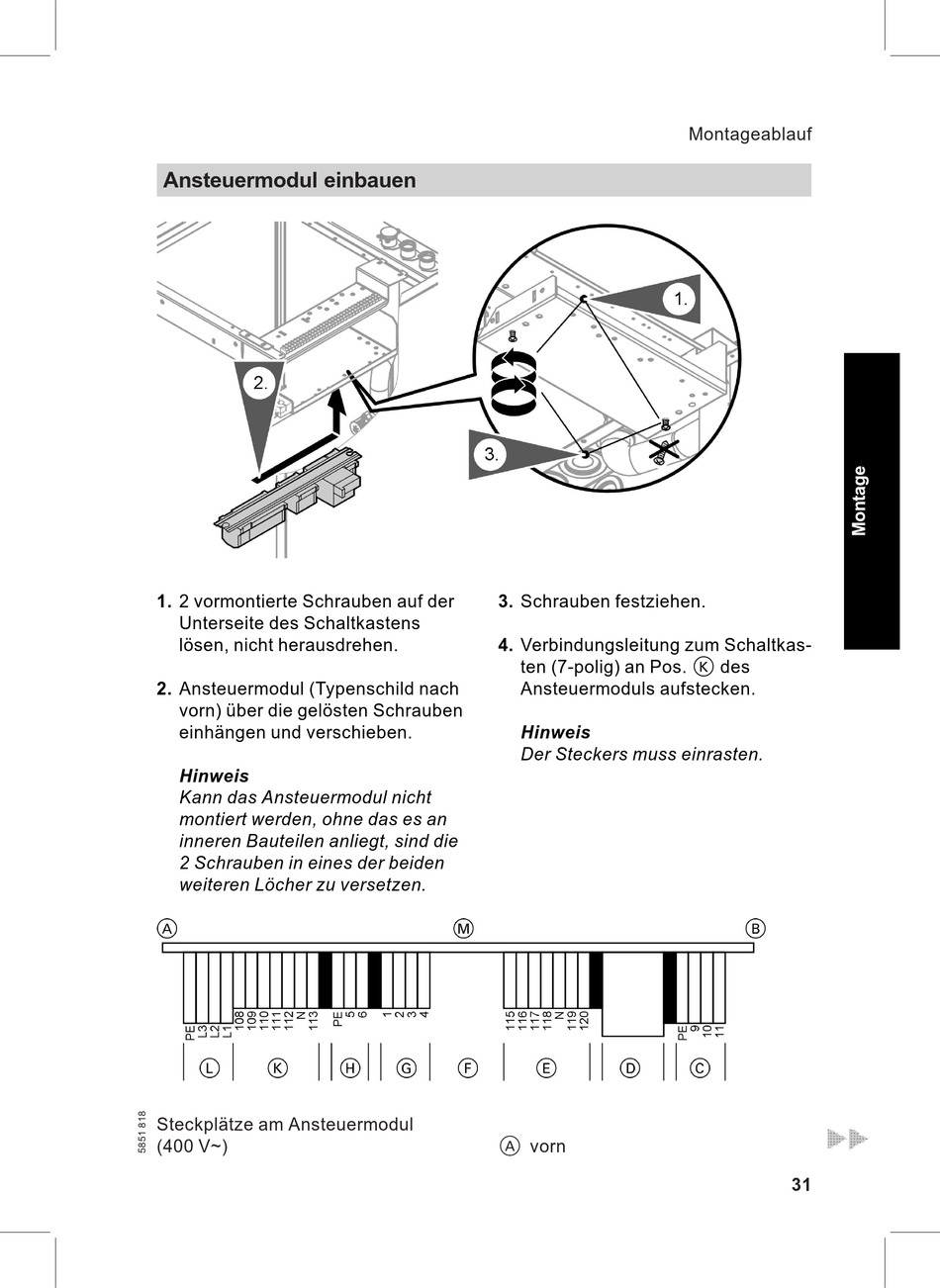

Ansteuermodul einbauen
1. 2 vormontierte Schrauben auf der
Unterseite des Schaltkastens
lösen, nicht herausdrehen.
2. Ansteuermodul (Typenschild nach
vorn) über die gelösten Schrauben
einhängen und verschieben.
Hinweis
Kann das Ansteuermodul nicht
montiert werden, ohne das es an
inneren Bauteilen anliegt, sind die
2 Schrauben in eines der beiden
weiteren Löcher zu versetzen.
Steckplätze am Ansteuermodul
(400 V~)
3. Schrauben festziehen.
4. Verbindungsleitung zum Schaltkas-
ten (7-polig) an Pos. K des
Ansteuermoduls aufstecken.
Hinweis
Der Steckers muss einrasten.
A vorn
Montageablauf
31
