Montageablauf
Ansteuermodul einbauen
B hinten
C Verdichter oder Vollwellensanf-
tanlasser (4-polig)
D Verdichterschütz
E Brückenstecker Phasenwächter
oder Phasenwächter (7-polig)
Heizwasser-Durchlauferhitzer (Zubehör) einbauen
Soll die als Zubehör erhältliche Heizwasser-Durchlauferhitzer verwendet wer-
den, empfehlen wir die Montage an dieser Stelle des Montageablaufs.
Montageanleitung Heizwasser-Durchlauferhitzer

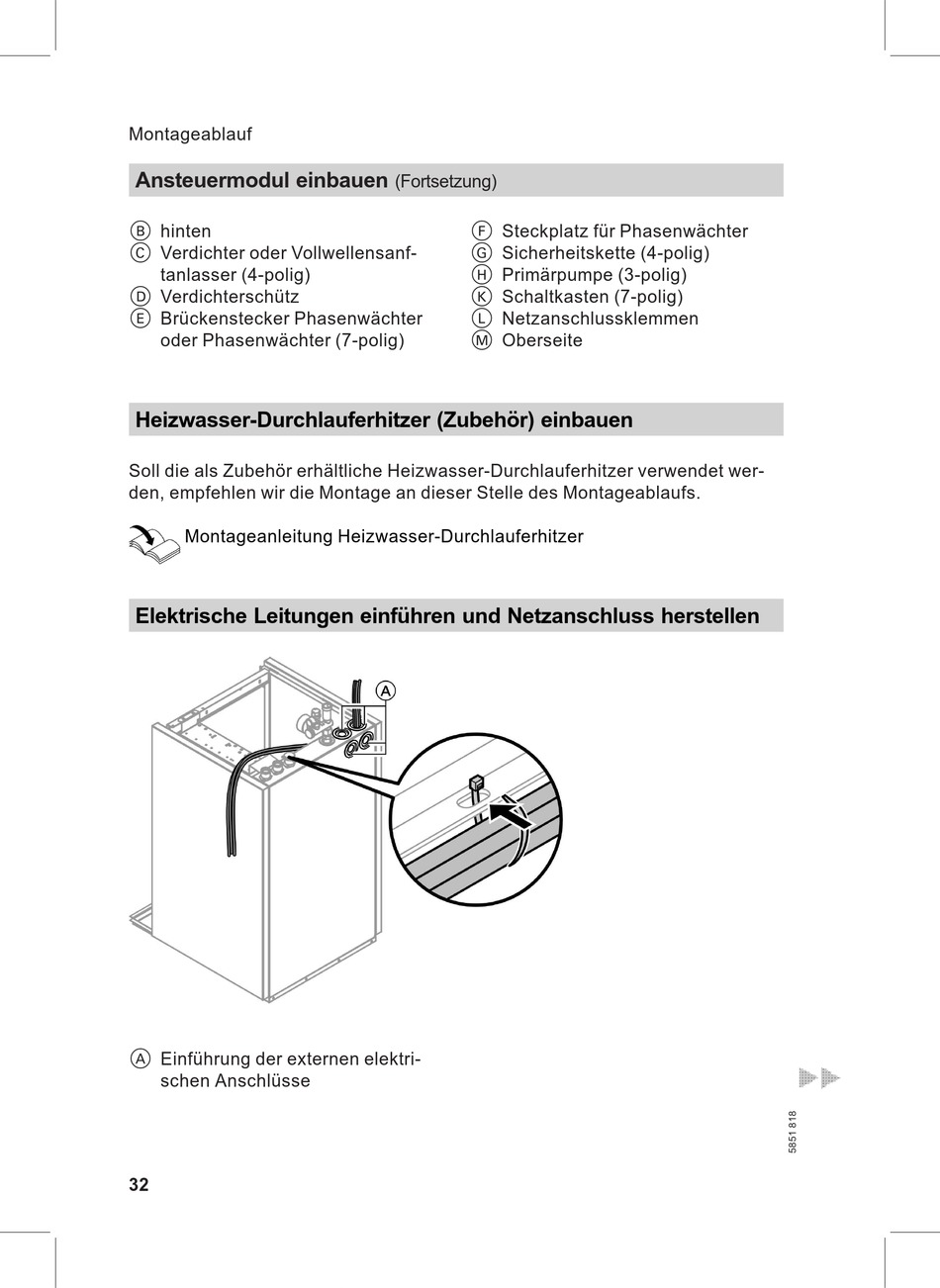

Elektrische Leitungen einführen und Netzanschluss herstellen
A Einführung der externen elektri-
schen Anschlüsse
32
(Fortsetzung)
F Steckplatz für Phasenwächter
G Sicherheitskette (4-polig)
H Primärpumpe (3-polig)
K Schaltkasten (7-polig)
L Netzanschlussklemmen
M Oberseite
