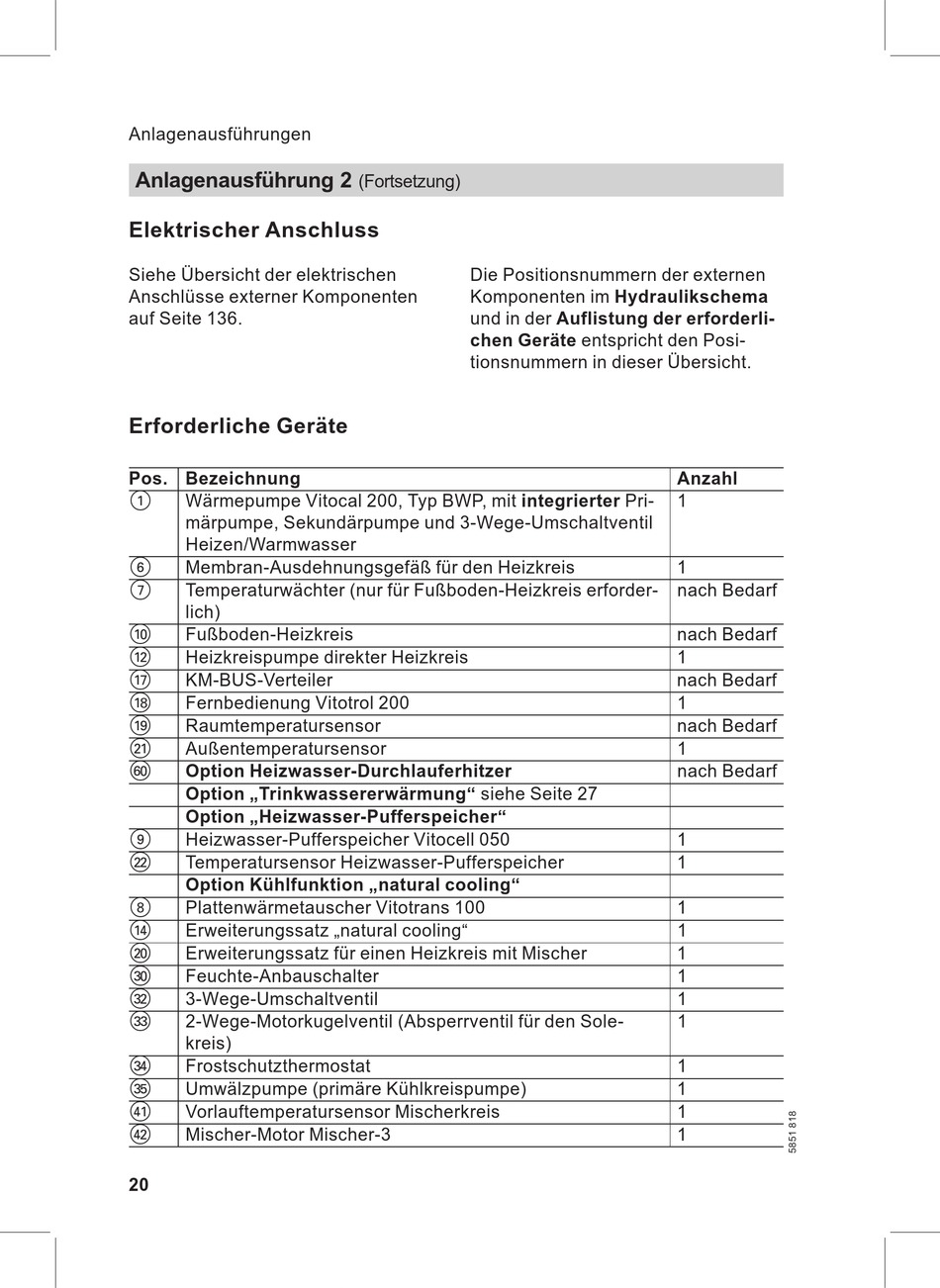

Anlagenausführungen
Anlagenausführung 2
Elektrischer Anschluss
Siehe Übersicht der elektrischen
Anschlüsse externer Komponenten
auf Seite 136.
Erforderliche Geräte
Pos. Bezeichnung
1
Wärmepumpe Vitocal 200, Typ BWP, mit integrierter Pri-
märpumpe, Sekundärpumpe und 3-Wege-Umschaltventil
Heizen/Warmwasser
6
Membran-Ausdehnungsgefäß für den Heizkreis
7
Temperaturwächter (nur für Fußboden-Heizkreis erforder-
lich)
qP
Fußboden-Heizkreis
qW
Heizkreispumpe direkter Heizkreis
qU
KM-BUS-Verteiler
qI
Fernbedienung Vitotrol 200
qO
Raumtemperatursensor
wQ
Außentemperatursensor
zP
Option Heizwasser-Durchlauferhitzer
Option Trinkwassererwärmung siehe Seite 27
Option Heizwasser-Pufferspeicher
9
Heizwasser-Pufferspeicher Vitocell 050
wW
Temperatursensor Heizwasser-Pufferspeicher
Option Kühlfunktion natural cooling
8
Plattenwärmetauscher Vitotrans 100
qR
Erweiterungssatz natural cooling
wP
Erweiterungssatz für einen Heizkreis mit Mischer
eP
Feuchte-Anbauschalter
eW
3-Wege-Umschaltventil
eE
2-Wege-Motorkugelventil (Absperrventil für den Sole-
kreis)
eR
Frostschutzthermostat
eT
Umwälzpumpe (primäre Kühlkreispumpe)
rQ
Vorlauftemperatursensor Mischerkreis
rW
Mischer-Motor Mischer-3
20
(Fortsetzung)
Die Positionsnummern der externen
Komponenten im Hydraulikschema
und in der Auflistung der erforderli-
chen Geräte entspricht den Posi-
tionsnummern in dieser Übersicht.
Anzahl
1
1
nach Bedarf
nach Bedarf
1
nach Bedarf
1
nach Bedarf
1
nach Bedarf
1
1
1
1
1
1
1
1
1
1
1
1
