Anschluss- und Verdrahtungsschemen

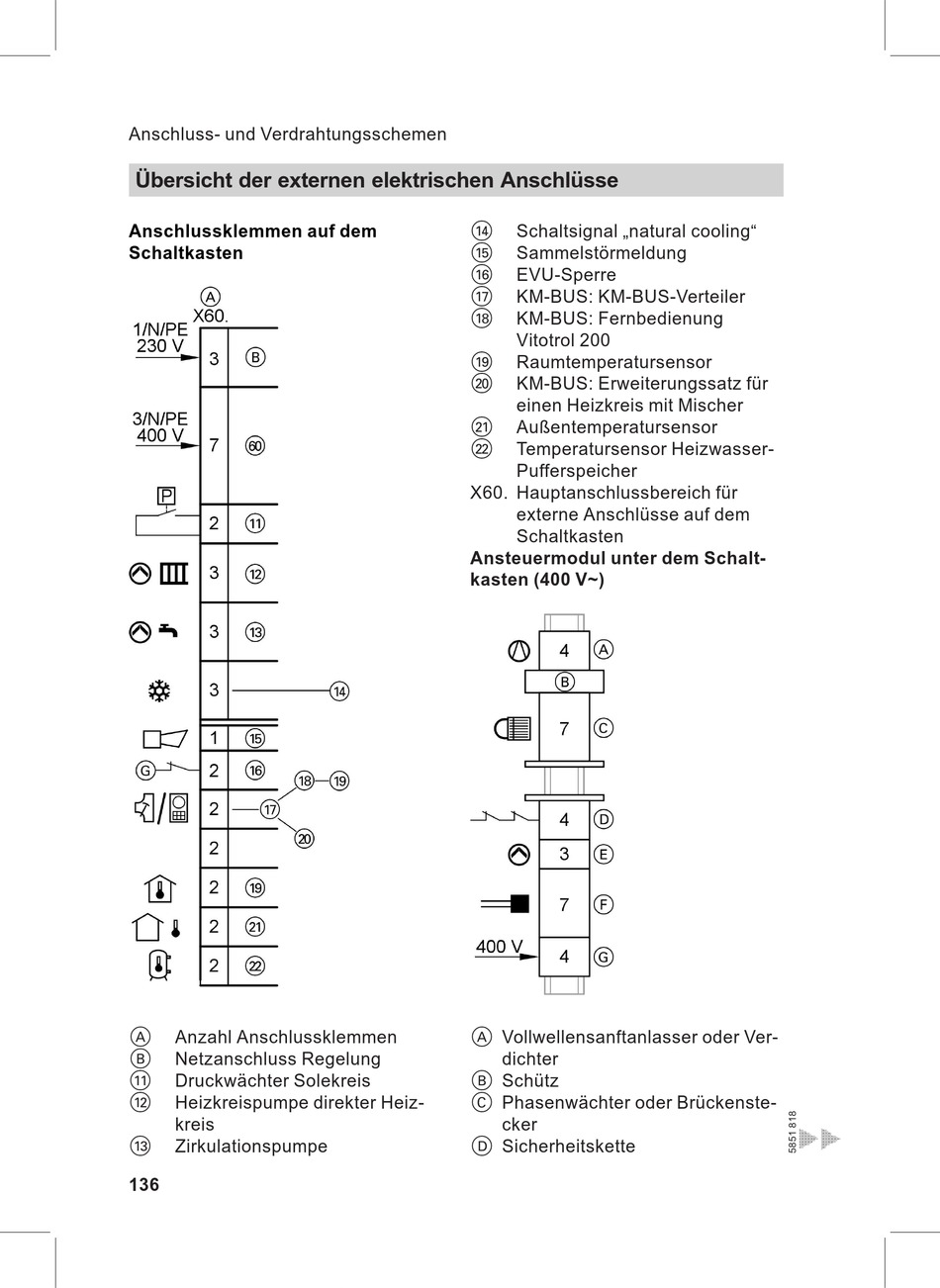

Übersicht der externen elektrischen Anschlüsse
Anschlussklemmen auf dem
Schaltkasten
A Anzahl Anschlussklemmen
B Netzanschluss Regelung
qQ Druckwächter Solekreis
qW Heizkreispumpe direkter Heiz-
kreis
qE Zirkulationspumpe
136
qR Schaltsignal natural cooling
qT Sammelstörmeldung
qZ EVU-Sperre
qU KM-BUS: KM-BUS-Verteiler
qI KM-BUS: Fernbedienung
Vitotrol 200
qO Raumtemperatursensor
wP KM-BUS: Erweiterungssatz für
einen Heizkreis mit Mischer
wQ Außentemperatursensor
wW Temperatursensor Heizwasser-
Pufferspeicher
X60. Hauptanschlussbereich für
externe Anschlüsse auf dem
Schaltkasten
Ansteuermodul unter dem Schalt-
kasten (400 V~)
A Vollwellensanftanlasser oder Ver-
dichter
B Schütz
C Phasenwächter oder Brückenste-
cker
D Sicherheitskette
