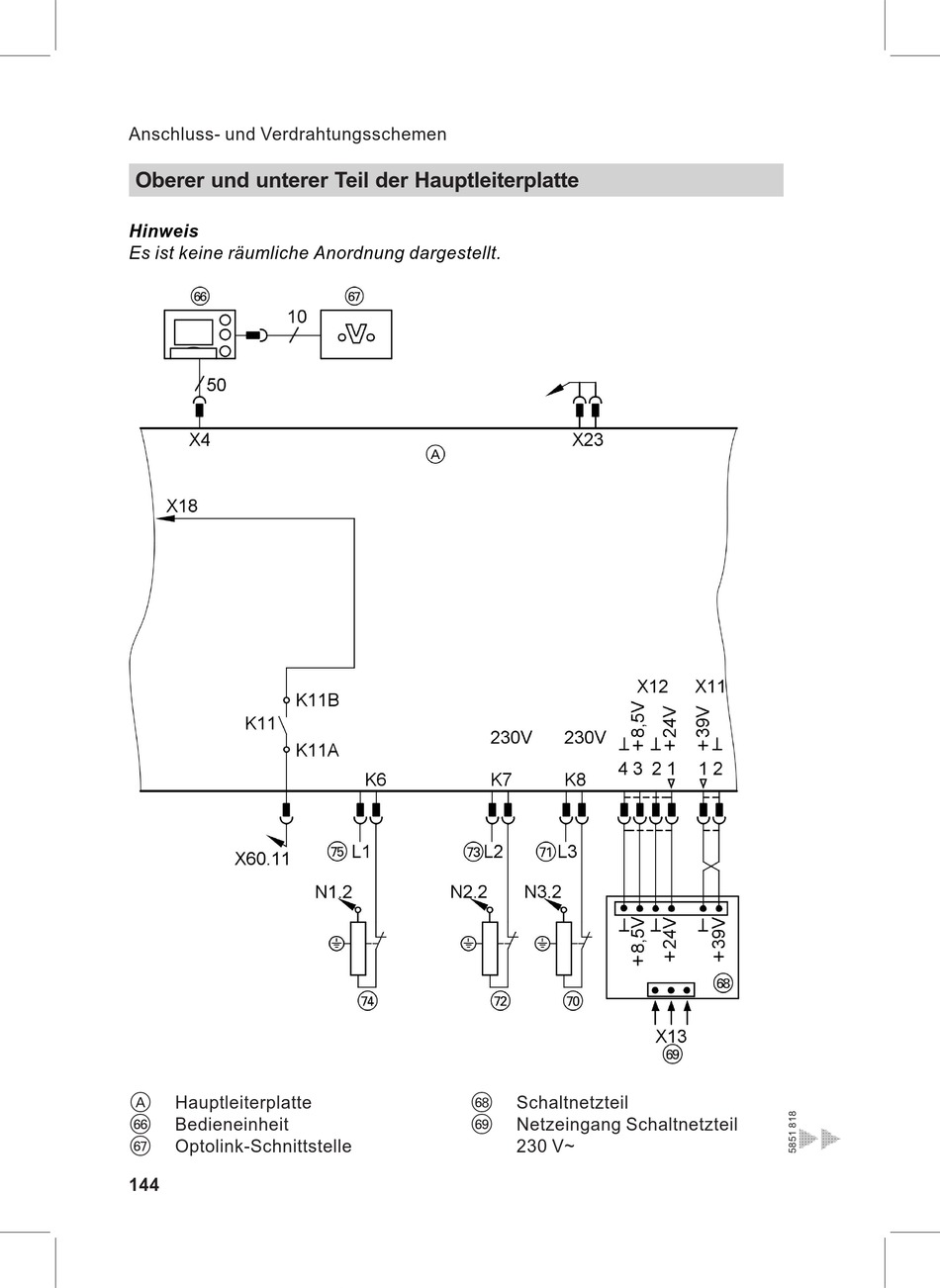

Anschluss- und Verdrahtungsschemen
Oberer und unterer Teil der Hauptleiterplatte
Hinweis
Es ist keine räumliche Anordnung dargestellt.
A
Hauptleiterplatte
zZ
Bedieneinheit
zU
Optolink-Schnittstelle
144
zI
Schaltnetzteil
zO
Netzeingang Schaltnetzteil
230 V~
