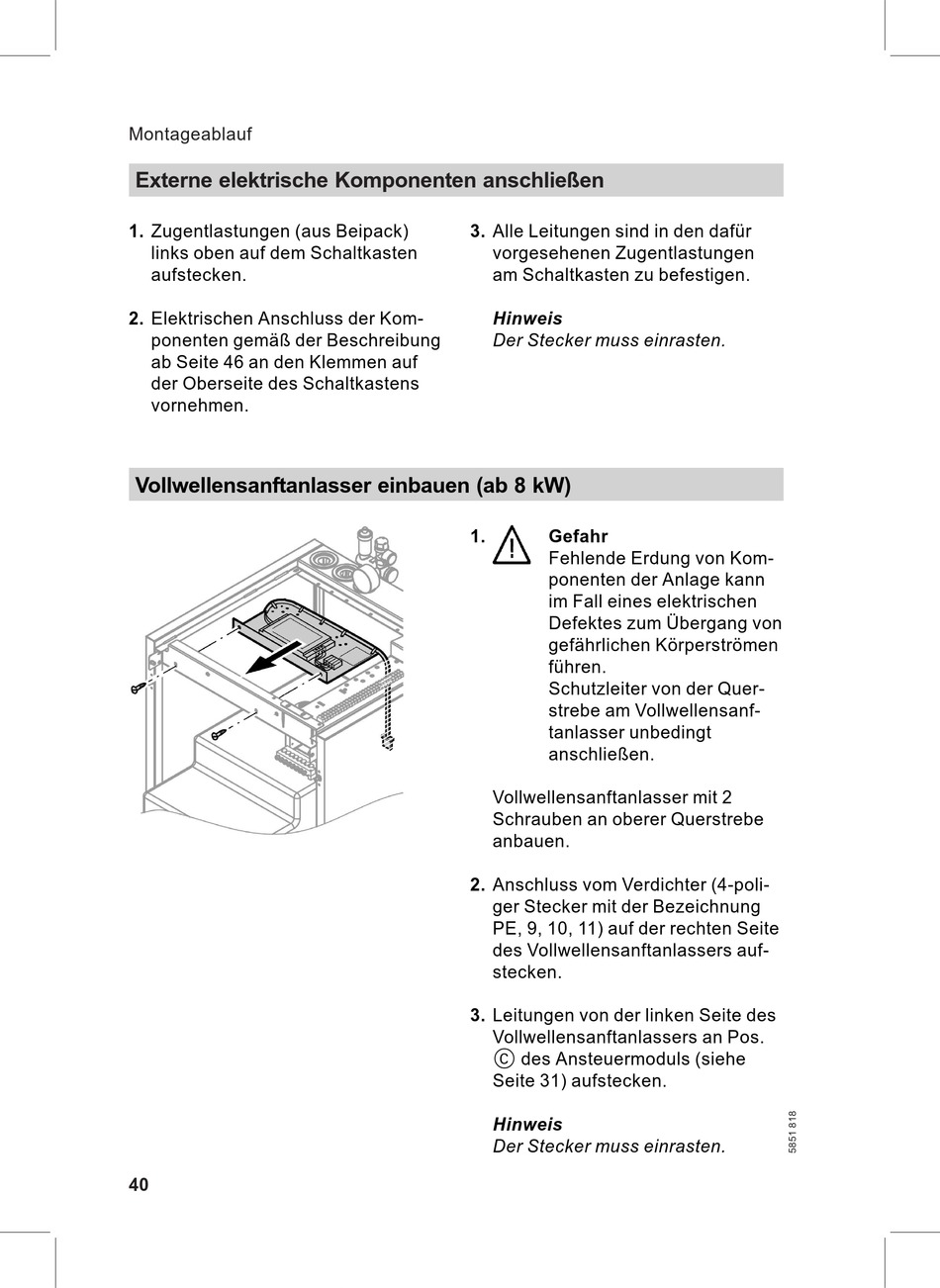

Montageablauf
Externe elektrische Komponenten anschließen
1. Zugentlastungen (aus Beipack)
links oben auf dem Schaltkasten
aufstecken.
2. Elektrischen Anschluss der Kom-
ponenten gemäß der Beschreibung
ab Seite 46 an den Klemmen auf
der Oberseite des Schaltkastens
vornehmen.
Vollwellensanftanlasser einbauen (ab 8 kW)
40
3. Alle Leitungen sind in den dafür
vorgesehenen Zugentlastungen
am Schaltkasten zu befestigen.
Hinweis
Der Stecker muss einrasten.
1.
Gefahr
Fehlende Erdung von Kom-
ponenten der Anlage kann
im Fall eines elektrischen
Defektes zum Übergang von
gefährlichen Körperströmen
führen.
Schutzleiter von der Quer-
strebe am Vollwellensanf-
tanlasser unbedingt
anschließen.
Vollwellensanftanlasser mit 2
Schrauben an oberer Querstrebe
anbauen.
2. Anschluss vom Verdichter (4-poli-
ger Stecker mit der Bezeichnung
PE, 9, 10, 11) auf der rechten Seite
des Vollwellensanftanlassers auf-
stecken.
3. Leitungen von der linken Seite des
Vollwellensanftanlassers an Pos.
C des Ansteuermoduls (siehe
Seite 31) aufstecken.
Hinweis
Der Stecker muss einrasten.
