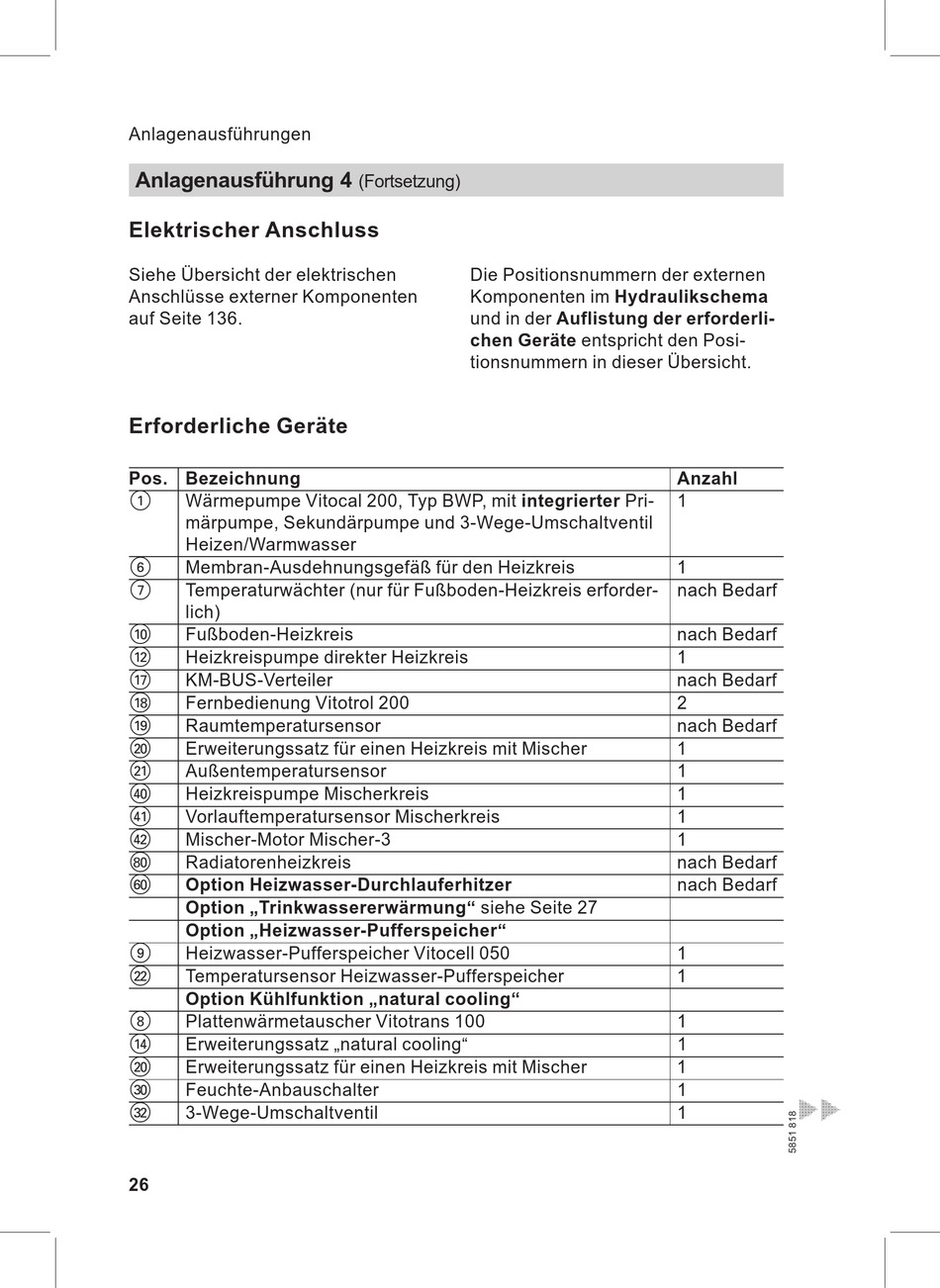

Viessmann Vitocal 200 Typ BWP Montage- Und Serviceanleitung Seite 26

Anlagenausführungen
Anlagenausführung 4
Elektrischer Anschluss
Siehe Übersicht der elektrischen
Anschlüsse externer Komponenten
auf Seite 136.
Erforderliche Geräte
Pos. Bezeichnung
1 Wärmepumpe Vitocal 200, Typ BWP, mit integrierter Pri-
märpumpe, Sekundärpumpe und 3-Wege-Umschaltventil
Heizen/Warmwasser
6 Membran-Ausdehnungsgefäß für den Heizkreis
7 Temperaturwächter (nur für Fußboden-Heizkreis erforder-
lich)
qP Fußboden-Heizkreis
qW Heizkreispumpe direkter Heizkreis
qU KM-BUS-Verteiler
qI Fernbedienung Vitotrol 200
qO Raumtemperatursensor
wP Erweiterungssatz für einen Heizkreis mit Mischer
wQ Außentemperatursensor
rP Heizkreispumpe Mischerkreis
rQ Vorlauftemperatursensor Mischerkreis
rW Mischer-Motor Mischer-3
iP Radiatorenheizkreis
zP Option Heizwasser-Durchlauferhitzer
Option Trinkwassererwärmung siehe Seite 27
Option Heizwasser-Pufferspeicher
9 Heizwasser-Pufferspeicher Vitocell 050
wW Temperatursensor Heizwasser-Pufferspeicher
Option Kühlfunktion natural cooling
8 Plattenwärmetauscher Vitotrans 100
qR Erweiterungssatz natural cooling
wP Erweiterungssatz für einen Heizkreis mit Mischer
eP Feuchte-Anbauschalter
eW 3-Wege-Umschaltventil
26
(Fortsetzung)
Die Positionsnummern der externen
Komponenten im Hydraulikschema
und in der Auflistung der erforderli-
chen Geräte entspricht den Posi-
tionsnummern in dieser Übersicht.
Anzahl
1
1
nach Bedarf
nach Bedarf
1
nach Bedarf
2
nach Bedarf
1
1
1
1
1
nach Bedarf
nach Bedarf
1
1
1
1
1
1
1
